4.5.4  编辑数值

4.5.4 编辑数值

1.FC22 LIMIT

图4-19所示功能FC22是将变量的数值限制到可分配有参数的限制值。表4-33所示为FC22的输入输出参数，其中INT、DINT和REAL数据类型变量可作为输入值，所有分配有参数的变量都必须为相同的数据类型，使用ANY指针标识变量类型，下限值（参数MN）必须小于/等于上限值（参数MX）。

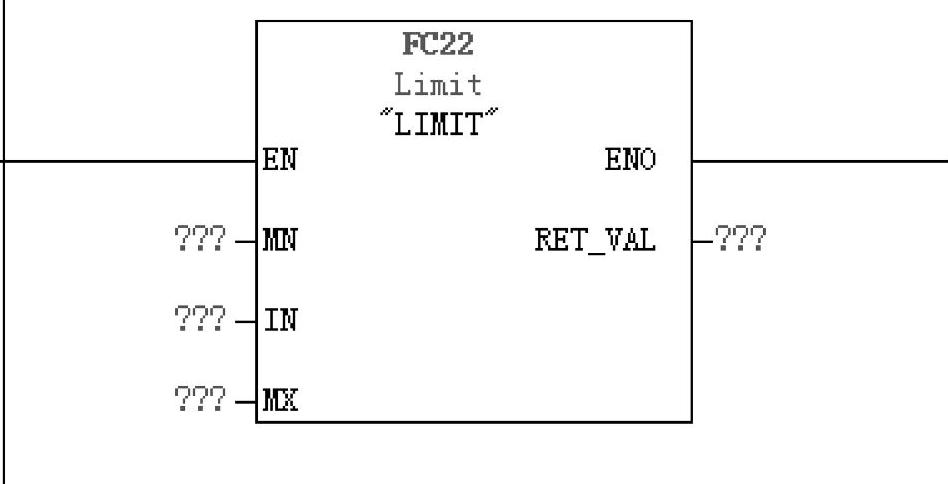

图4-19 调用FC22格式

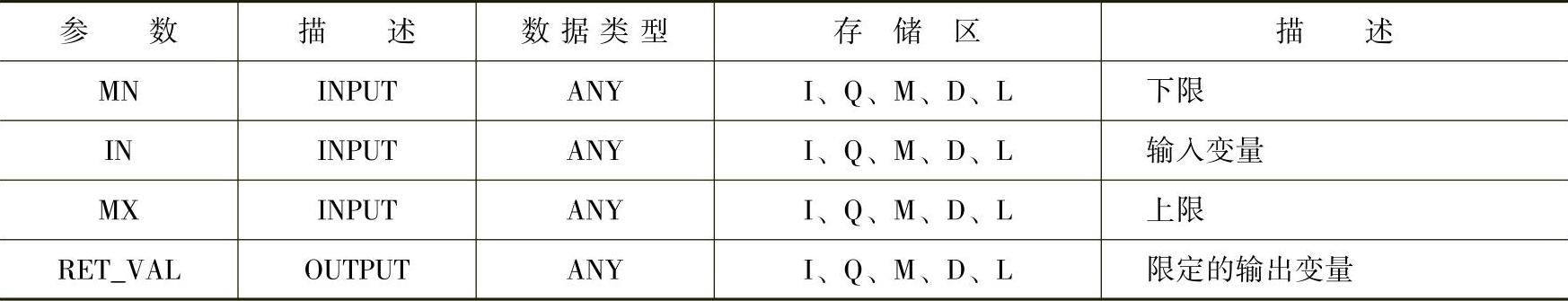

表4-33 FC22输入输出参数

如果下列任一条件为真，则输出值保持不变，并将状态字的二进制结果（BR）位设置为“0”：

1）已分配有参数的变量的数据类型无效；

2）所有分配参数的变量不具有相同的数据类型；

3）下限值大于上限值；

4）REAL变量不能代表有效浮点数。

2.FC25 MAX

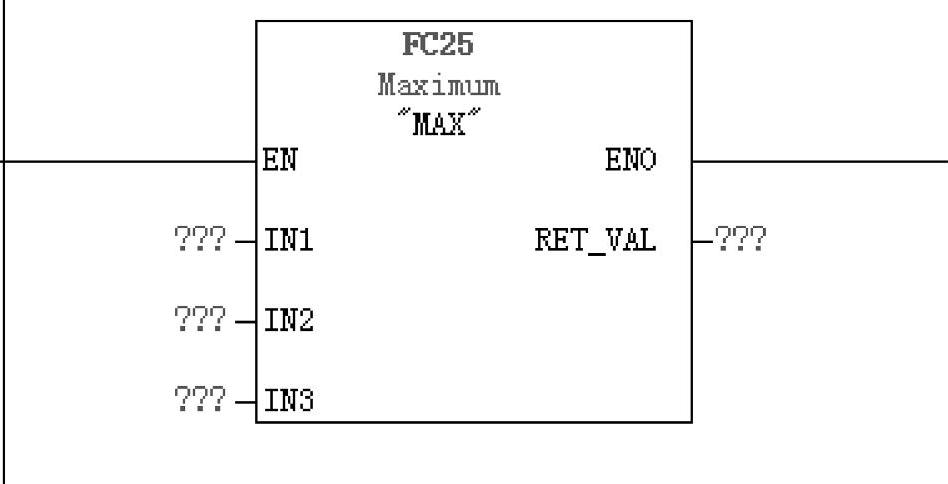

图4-20所示为功能FC25选择三个数值型变量值中的最大值，INT、DINT和REAL数据类型变量可作为输入值IN1～IN3。

图4-20 调用FC25

【实例】 采用STL语句调用FC25。

CALL FC 25

IN1：=P#M 10.0 DINT 1

IN2：=MD20

IN3：=P#DB1.DBX 0.0 DINT 1

RET_VAL：=P#M 40.0 DINT 1

NOP 0

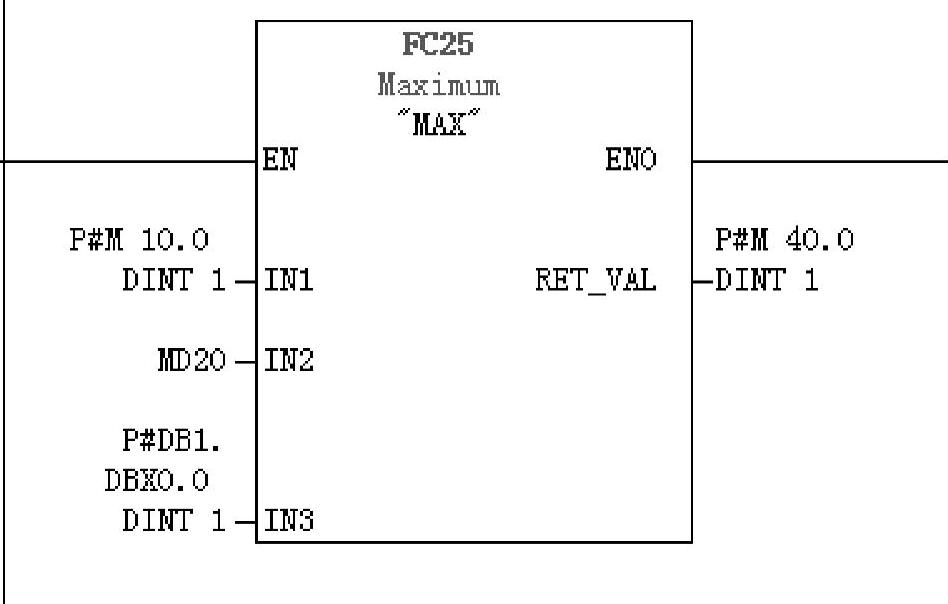

如果转换为梯形图，则如图4-21所示。

图4-21 STL转换为LAD

3.FC27 MIN

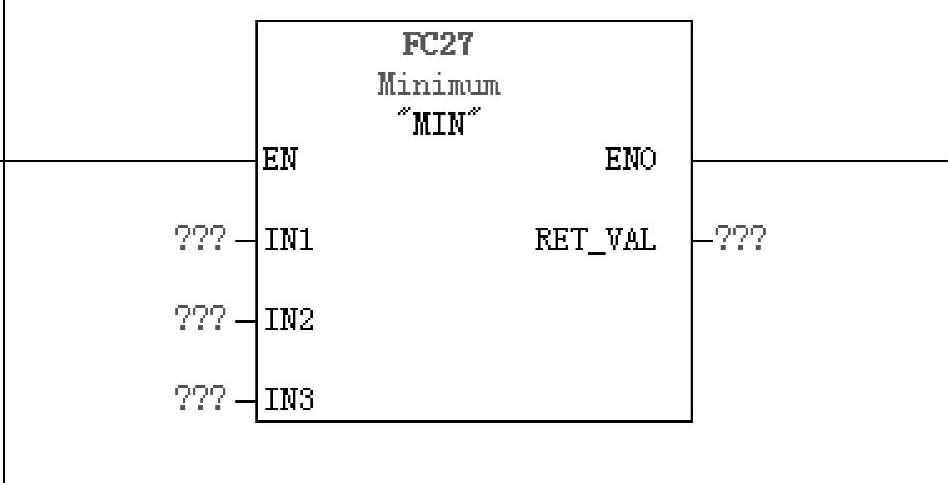

图4-22所示为功能FC27选择三个数值型变量值中的最小值。

图4-22 调用FC27

【实例】采用STL语句调用FC27。

CALL ＂MIN＂

IN1 ：=P#M 10.0 DINT 1

IN2 ：=MD20

IN3 ：=P#DB1.DBX0.0 DINT 1

RET_VAL：=P#M 40.0 DINT 1

A BR

= M 0.0

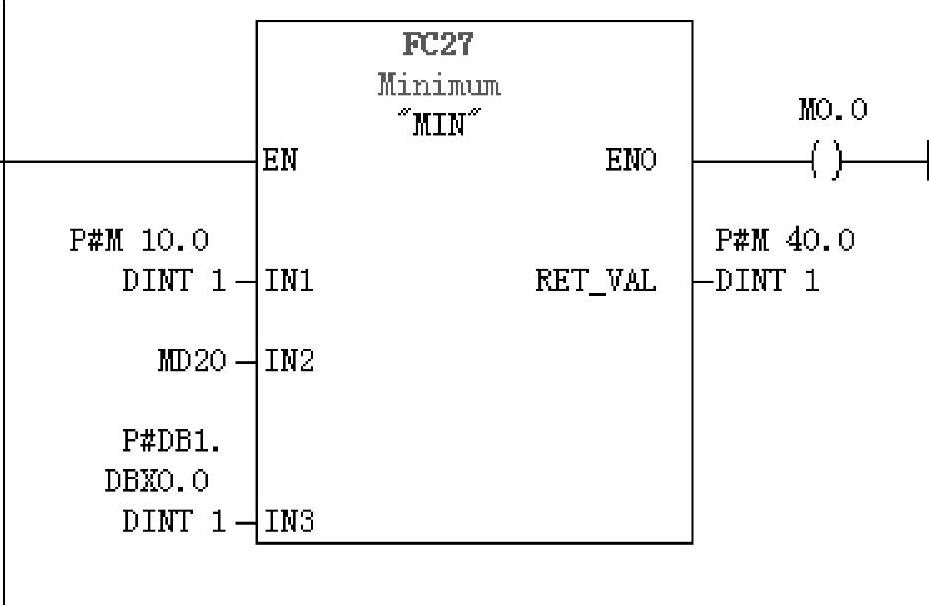

如果转换为梯形图，则如图4-23所示。

图4-23 STL转换为LAD
