5.1.1  数字量输入和输出电路工作原理

5.1.1 数字量输入和输出电路工作原理

与小型PLC不同，大中型PLC最大的特点就是采用模块化控制系统，来满足中等或高性能要求的应用。在大中型PLC系统中，各种单独的模块之间可进行广泛组合以用于扩展，由于点数基本上不受太多的限制，其灵活性就非常高。

1.数字量输入

数字量输入电路按以下方式响应输入信号，如图5-1所示：

1）输入滤波滤除因触点抖动或电气干扰而产生的错误信号；

2）光电隔离将逻辑电路与输入信号隔离，以保护输入电路和背板电路；

3）逻辑电路处理信号；

4）用输入指示灯LED的亮或不亮，指示输入设备的状态。

2.数字量输出电路工作原理

数字量输出电路按以下方式控制输出信号，如图5-2所示：

1）逻辑电路决定输出状态；

2）输出指示灯LED指示输出信号状态；

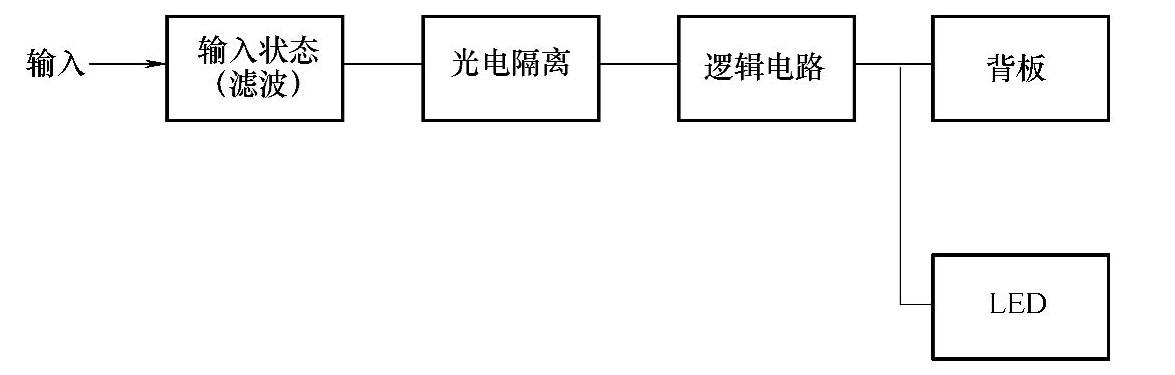

图5-1 数字量输入电路工作原理

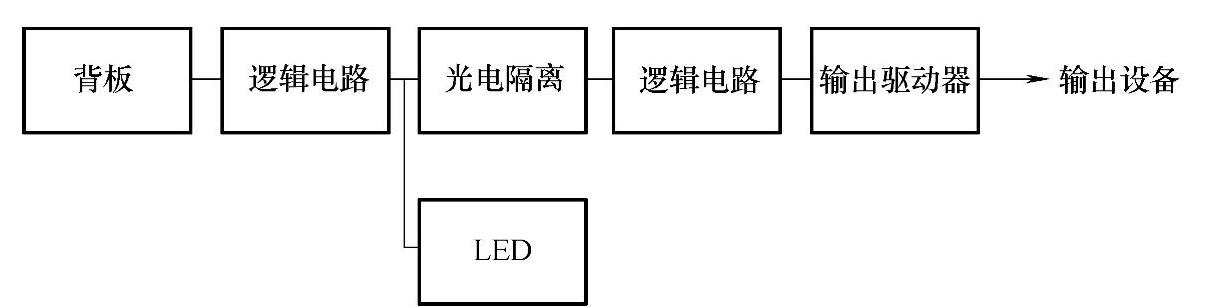

图5-2 数字量输出电路工作原理

3）光电隔离将现场信号与输出逻辑电路、背板电路隔离；

4）输出驱动器使相应的输出设备接通或断开。
