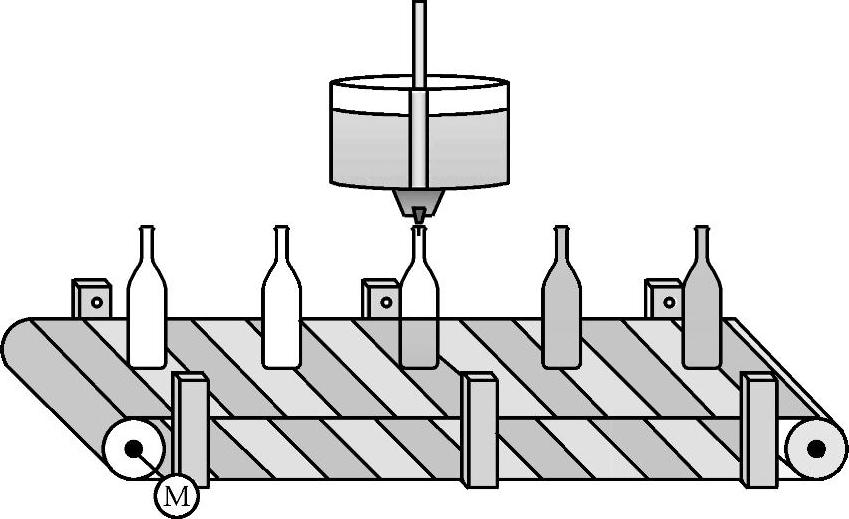

物料灌装生产线如图7-1所示，该生产线是由传送带和灌装设备所组成，传送带由电动机驱动，可以正转与反转。电动机正转时，传送的瓶子依次通过空瓶、灌装、满瓶和终端4个工位。
图7-1 灌装生产线示意图

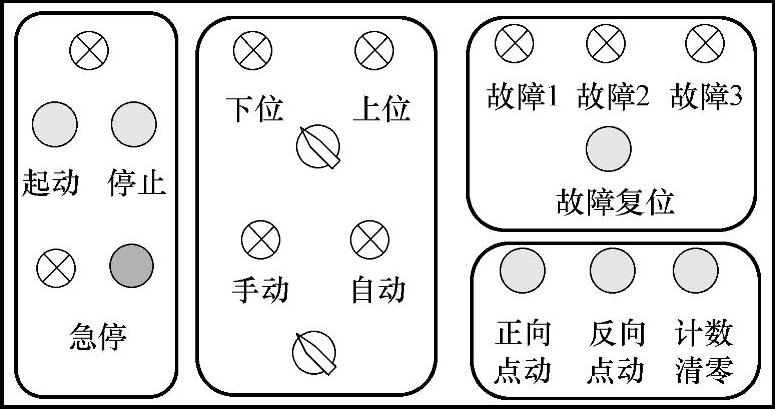

该灌装生产线采用传统的操作面板控制，如图7-2所示。该面板上设有“起动/停止按钮”、“急停按钮”、“上位/下位选择开关”、“手动/自动选择开关”、“正转与反转点动按钮”、“故障复位按钮”、“计数清零按钮”及各种指示灯。
图7-2 操作面板
