7.2.1  电气接线及I/O资源定义

灌装生产线主要就是开关量控制，其输入和输出点数刚好能在一个32点的输入模块和32点的输出模块范围内。因此，本案例选择32点输入模块SM321（订货号6ES7321-1BL00-0AA0）和32点输出模块SM322（订货号6ES7322-1BL00-0AA0）。

具体的电气接线如图7-3和图7-4所示。

根据图7-3和图7-4，可以将灌装生产线控制系统I/O资源定义在表7-1中。

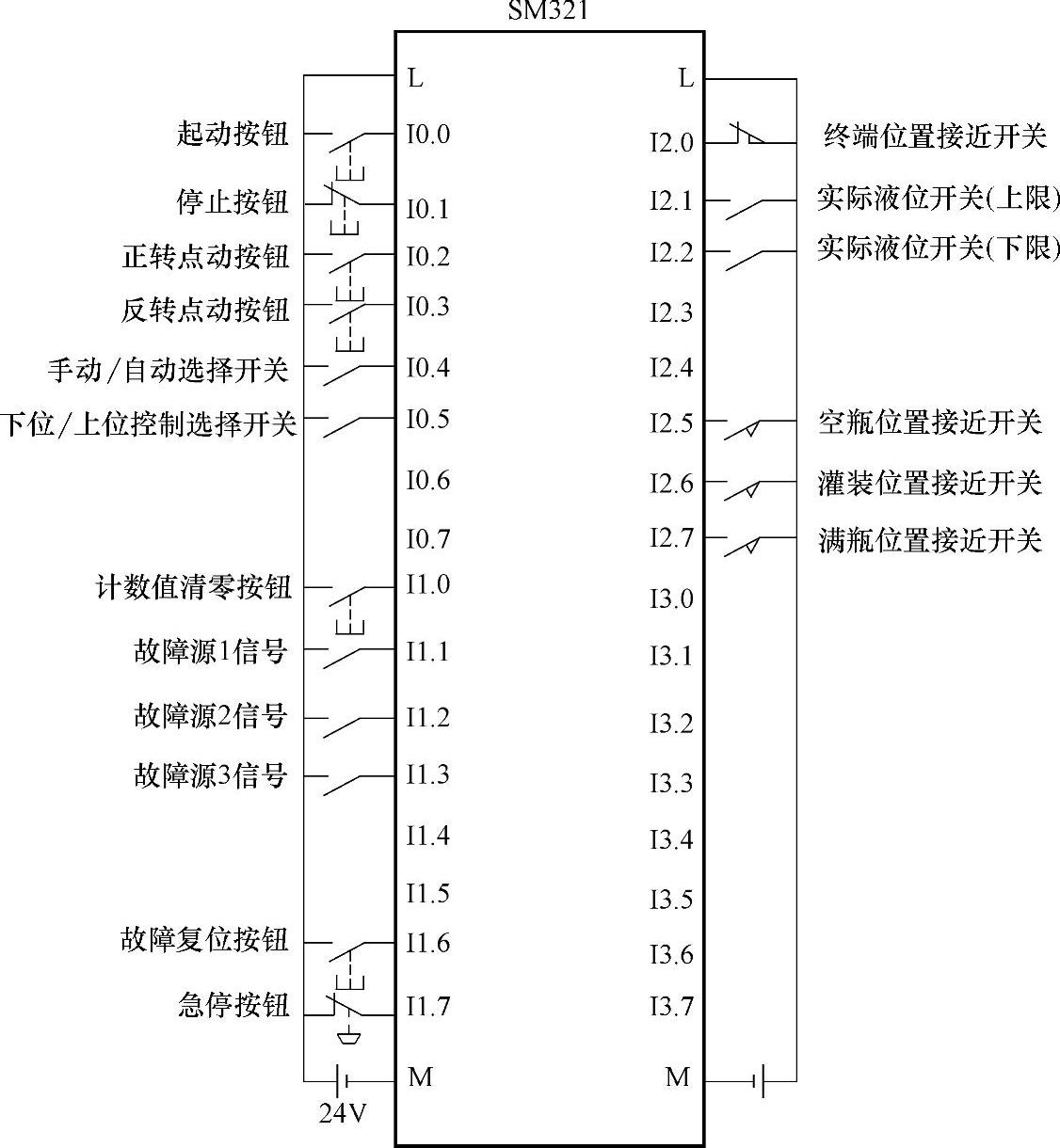

图7-3 SM321电气接线

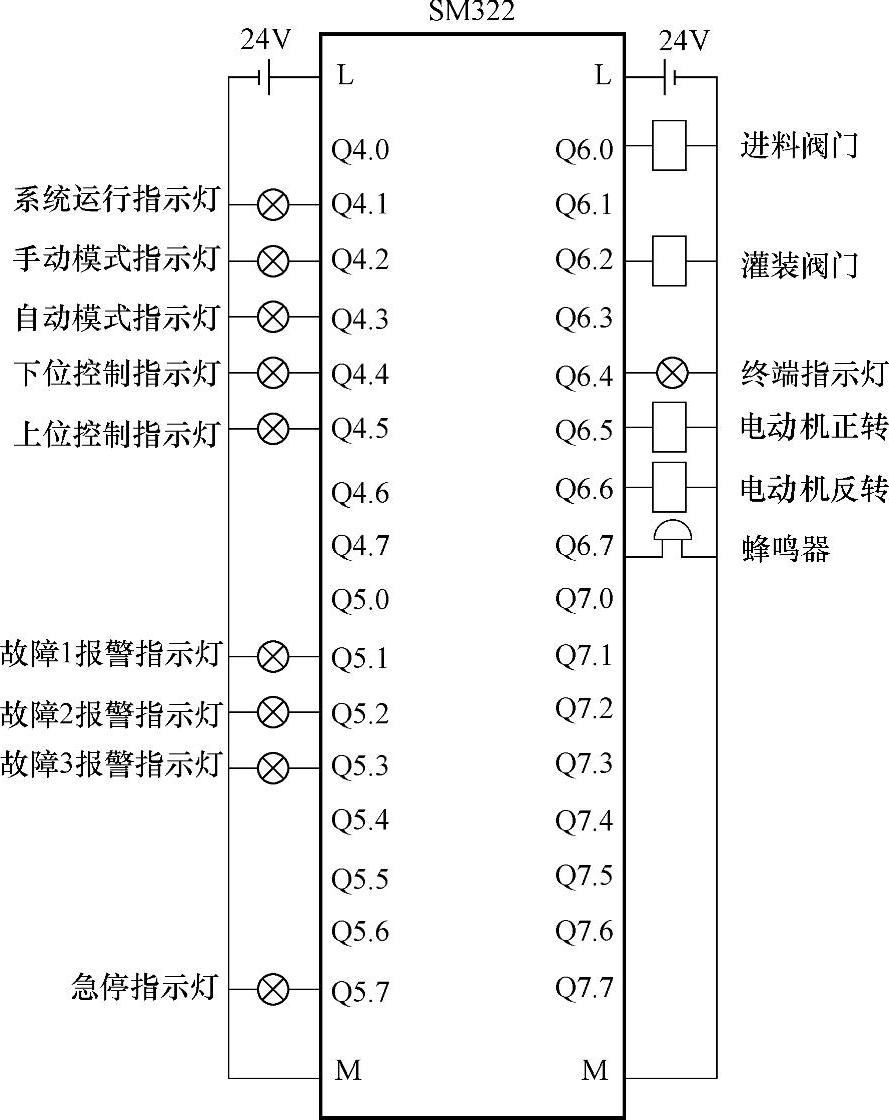

图7-4 SM322电气接线

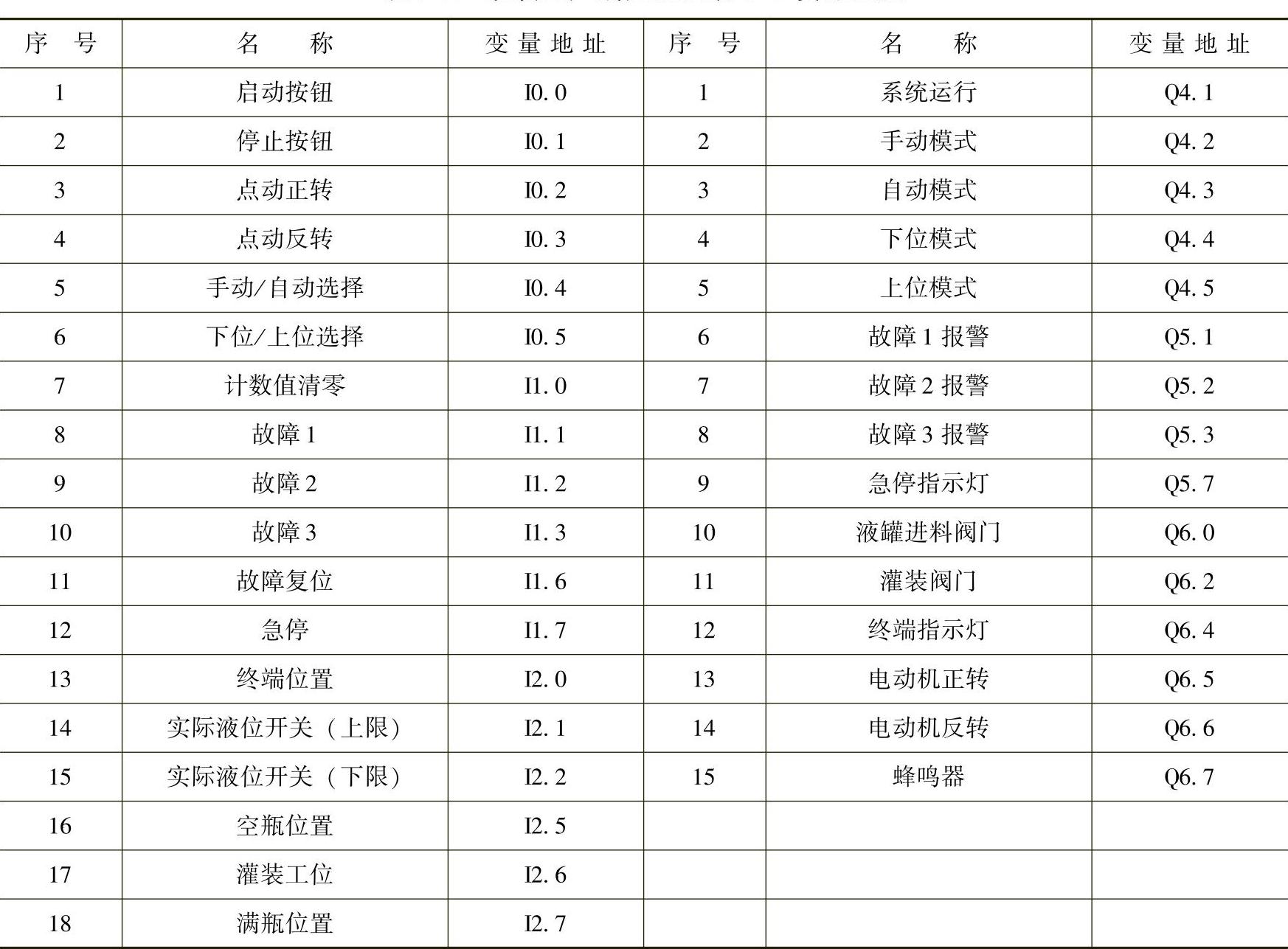

表7-1 灌装生产线控制系统I/O资源定义
