11.2.4  PROFIBUS-DP连接ET200M的实例

2025年09月26日
版权
11.2.4 PROFIBUS-DP连接ET200M的实例

本例以主站S7-400连接ET200M为例。

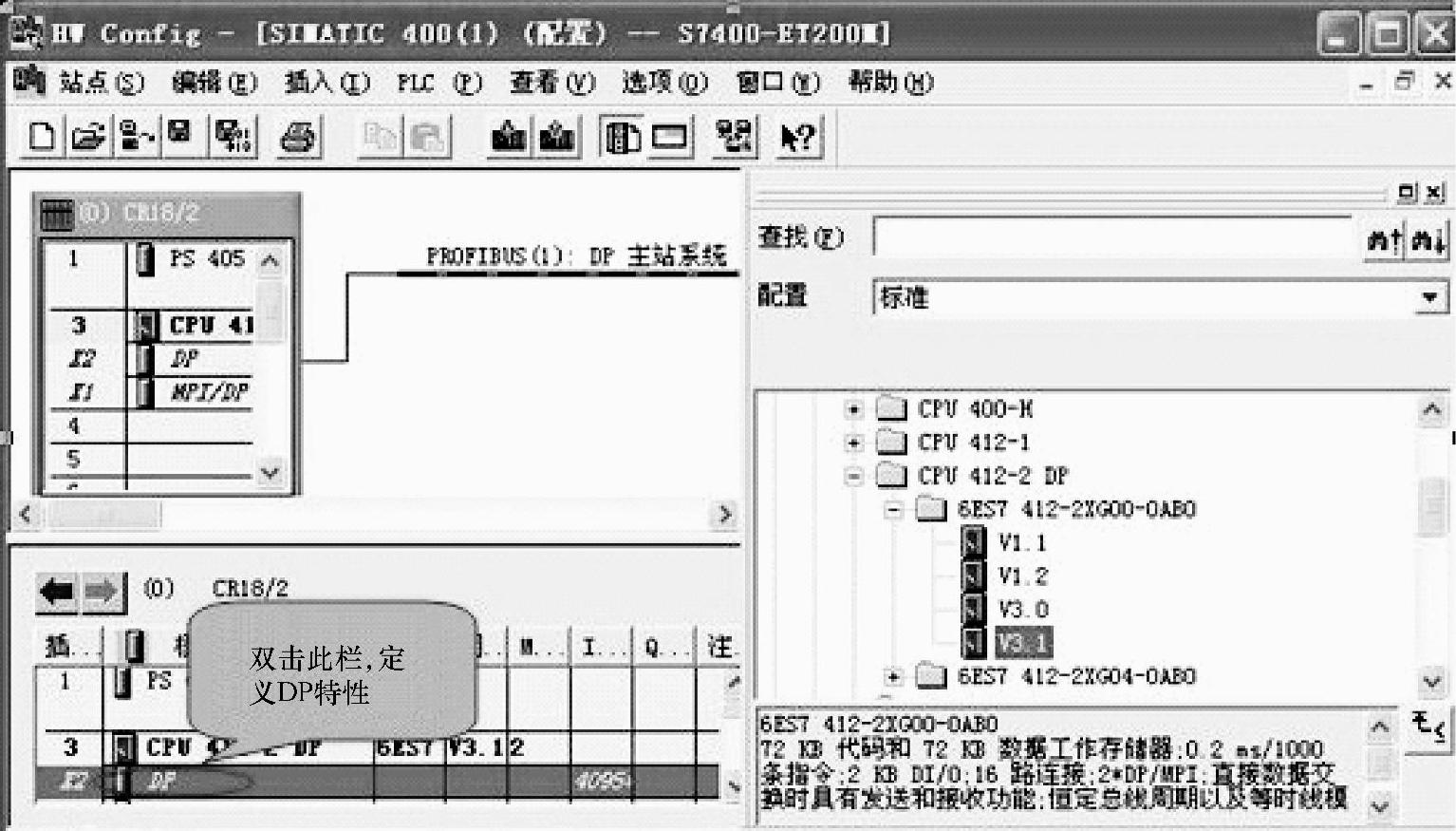

1）新建项目“S7400-ET200M”，插入S7-400站并完成硬件组态和S7-400定义，如图11-23所示。


图11-23 硬件组态

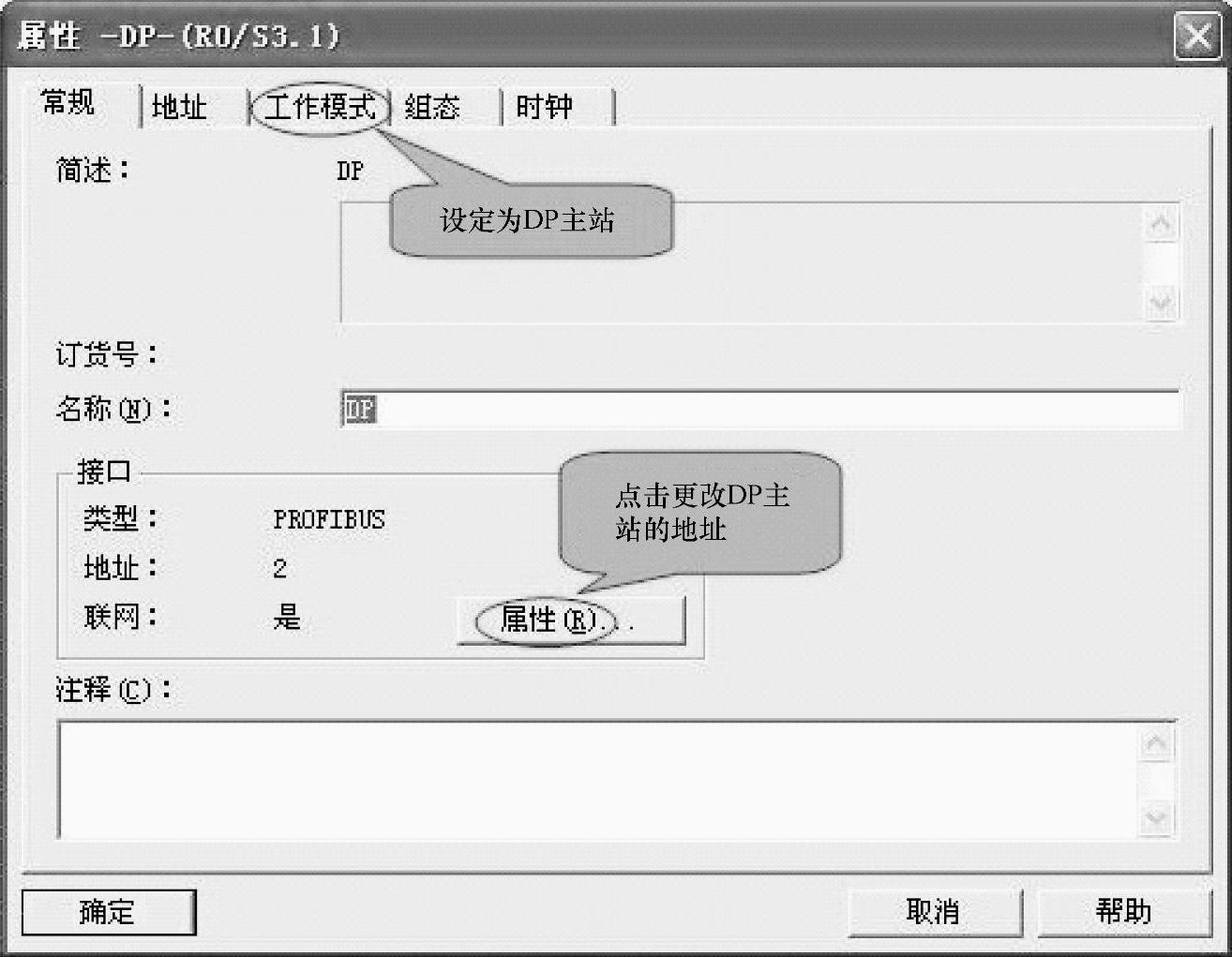

2）用鼠标左键双击槽架中的DP项，出现“属性-DP”对话框，在“工作模式”标签中选定为DP主站。在“常规”标签中点击“属性”可以更改主站的地址，如图11-24所示。


图11-24 DP属性

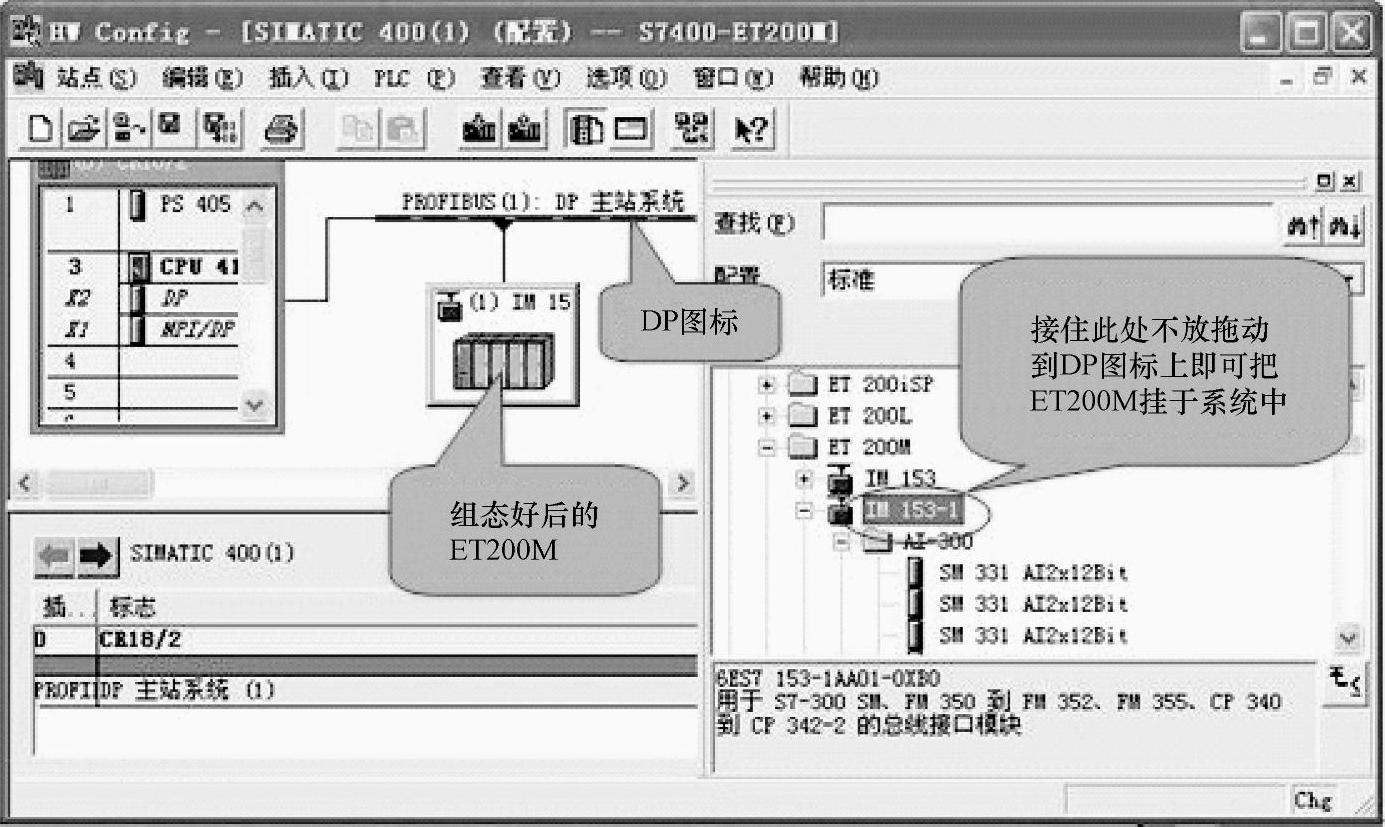

3）如图11-25在组态好的DP系统中挂上ET200M从站，同时会弹出“属性-PROFI-BUS”对话框，此时可点“取消”过后再设置ET200M的属性。


图11-25 挂上ET200M从站

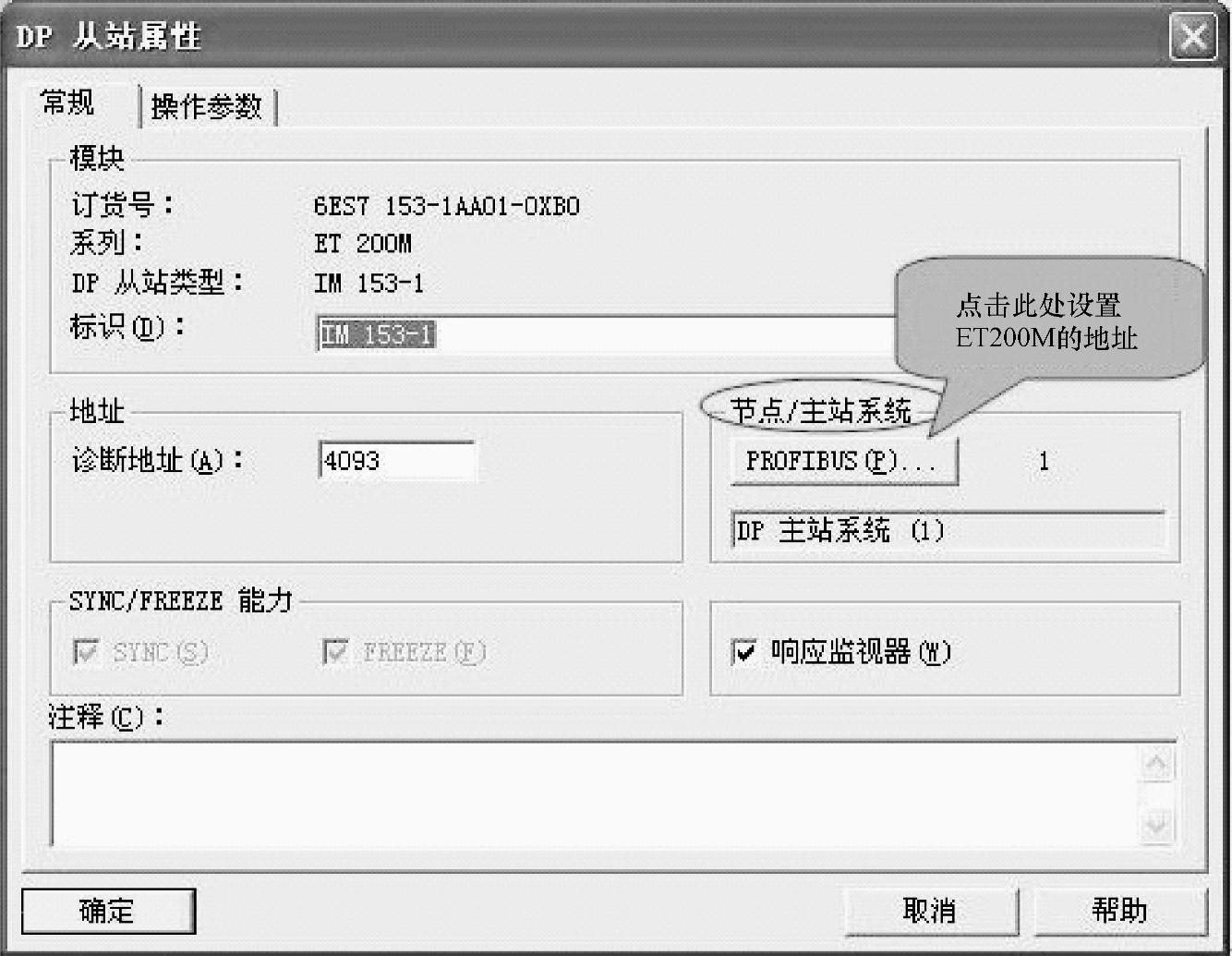

4）双击组态好的ET200M图标，出现“DP从站属性”对话框，如图11-26所示。


图11-26 DP从站属性

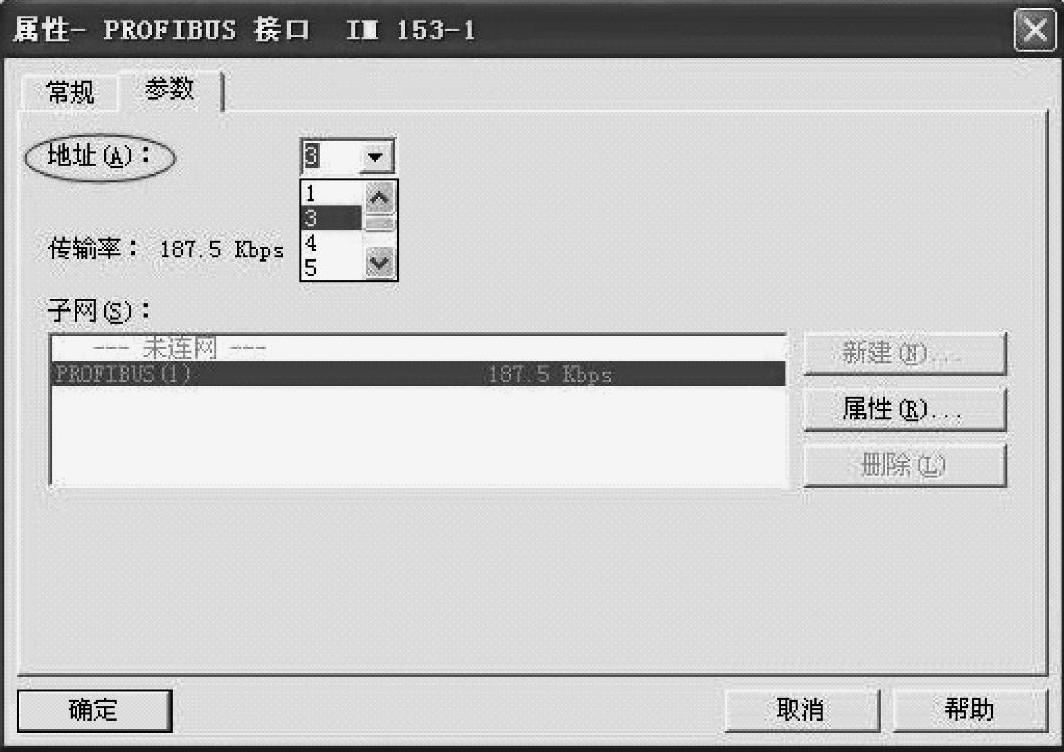

5）选择图11-26中的“常规”标签中“节点/主站系统”中的PROFIBUS项，出现“属性-PROFIBUS接口”对话框，在其“参数”标签中设定ET200M的地址（注意设定地址须和ET200M硬件上拨码数字相同，且不能和其他站冲突，如图11-27所示）。


图11-27 地址设置

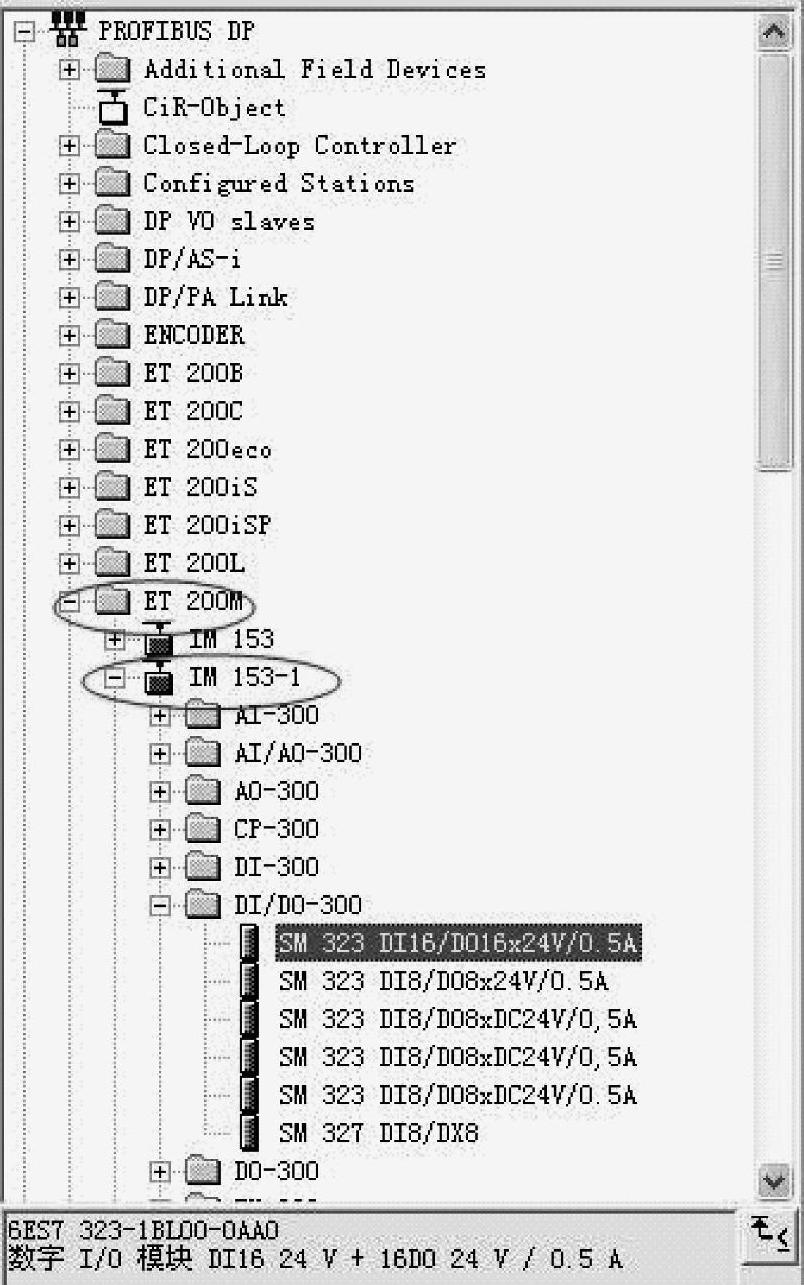

6）组态ET200M的硬件I/O。这时可以根据需要从IM153-1栏下进行硬件组态，如AI是模拟量输入，DI/DO是开关量输入输出等，如图11-28所示。


图11-28 选择DI/DO等

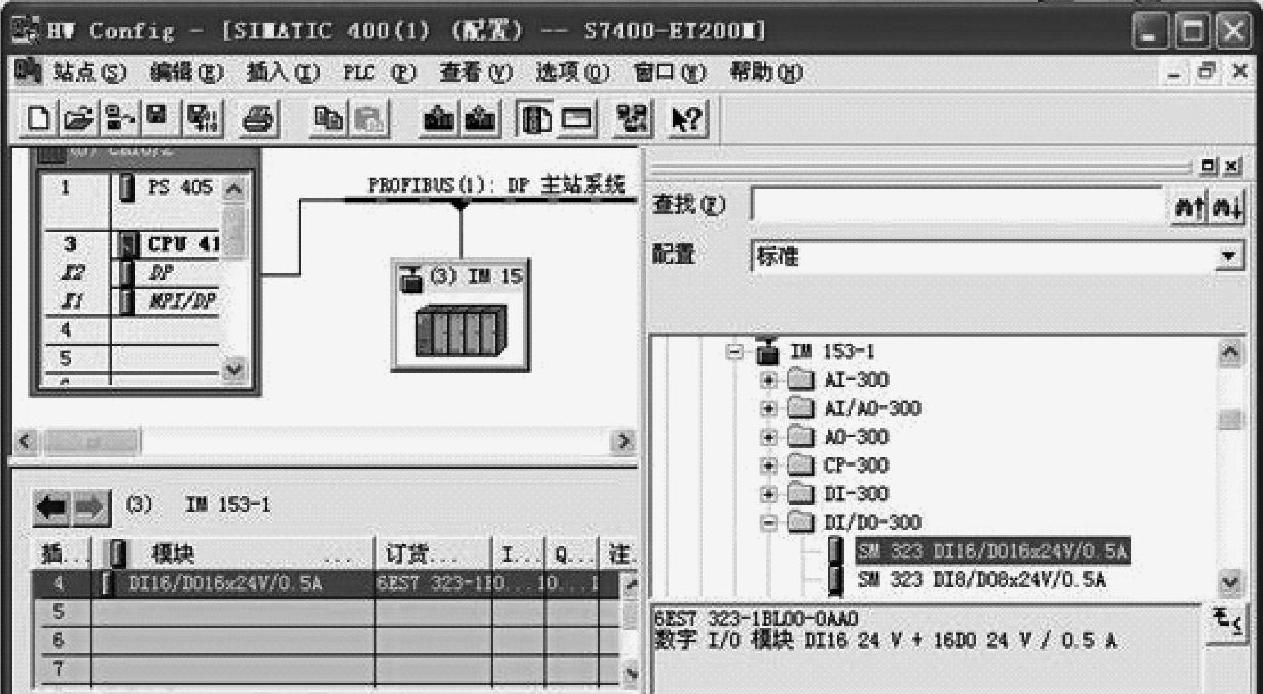

7）ET200M硬件组态好后如图11-29所示（16点DI/16点DO），其输入地址是IW0，输出地址是QW0，如图11-29所示。


图11-29 ET200M硬件组态结果
