11.3.2 ET200S组态案例
图11-31所示为可用于实际组态的案例，其型号见表11-4。

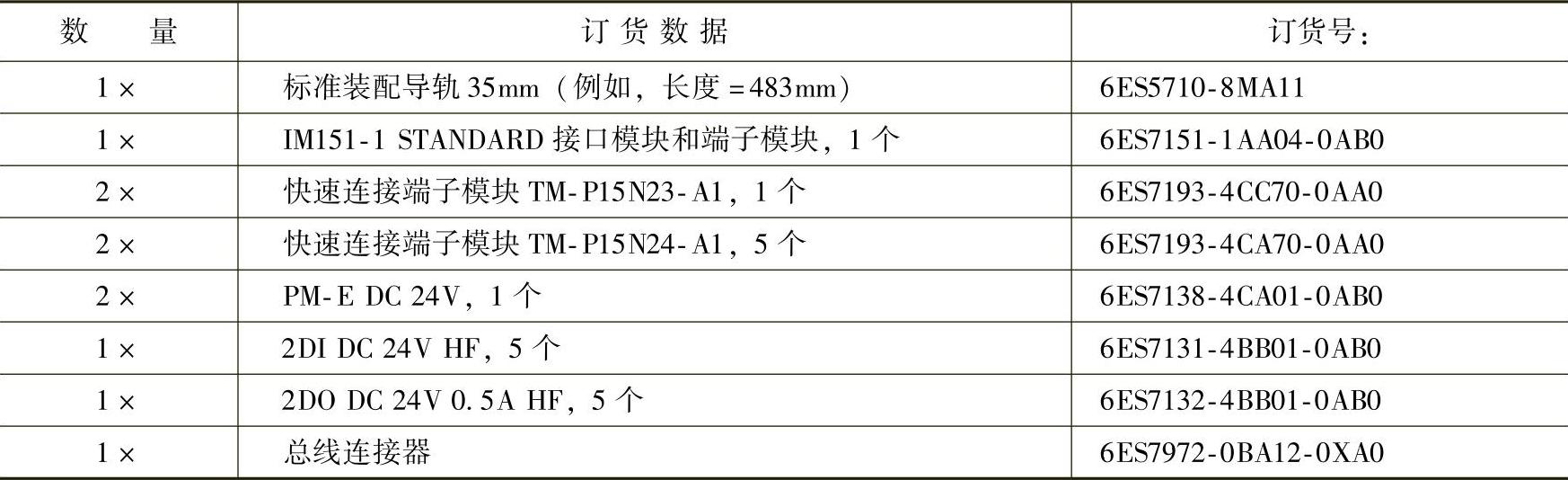

表11-4 具体型号

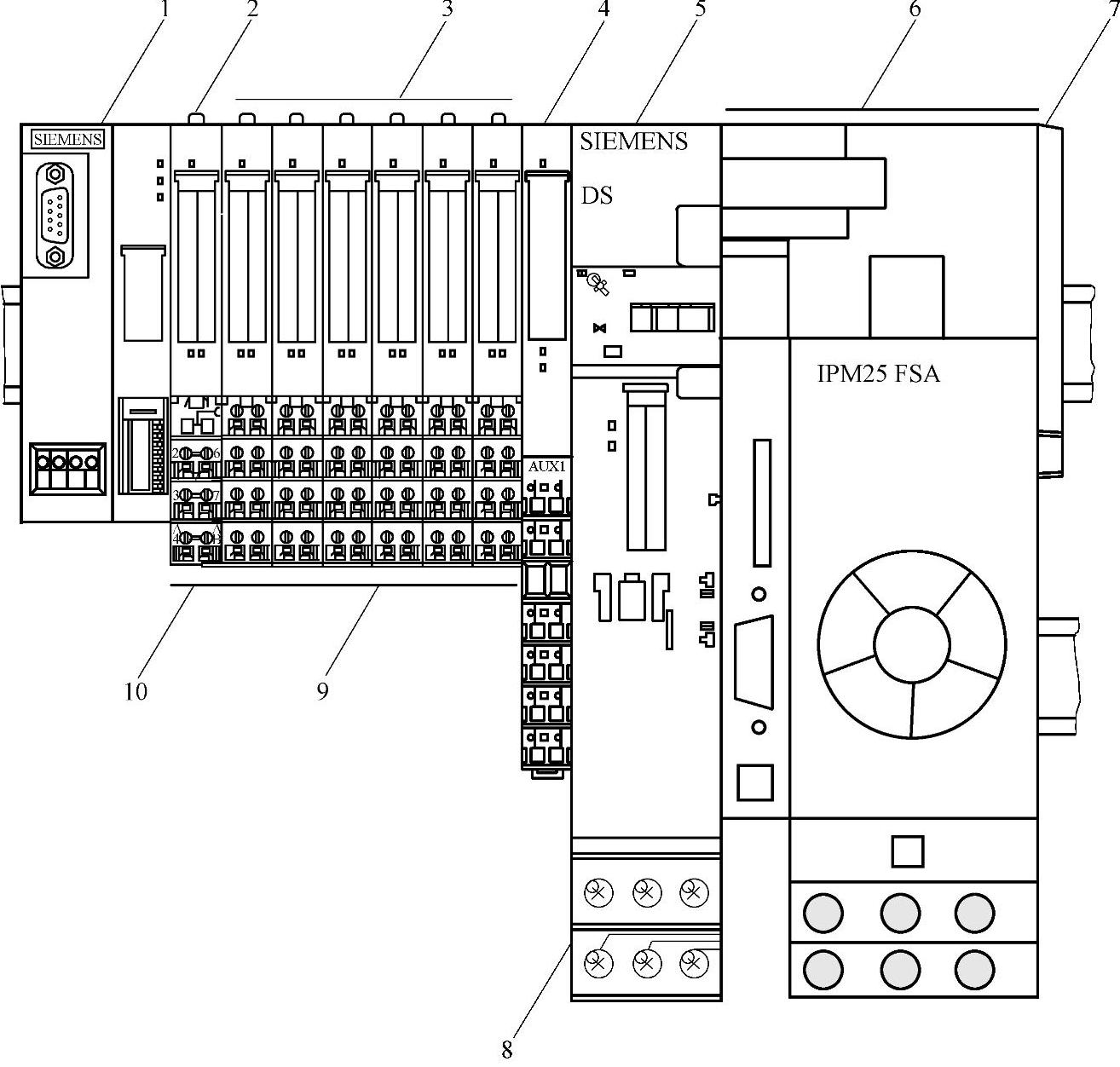

图11-30 ET200S的硬件结构
1—ET 200S接口模块IM151-1 2—用于电子模块的PM-E电源模块 3—电子模块 4—用于PM-D电机启动器的电源模块 5—直接启动器 6—变频器 7—端接模块 8—电源总线 9—用于电子模块的TM-E端子模块 10—用于电源模块的TM-P端子模块

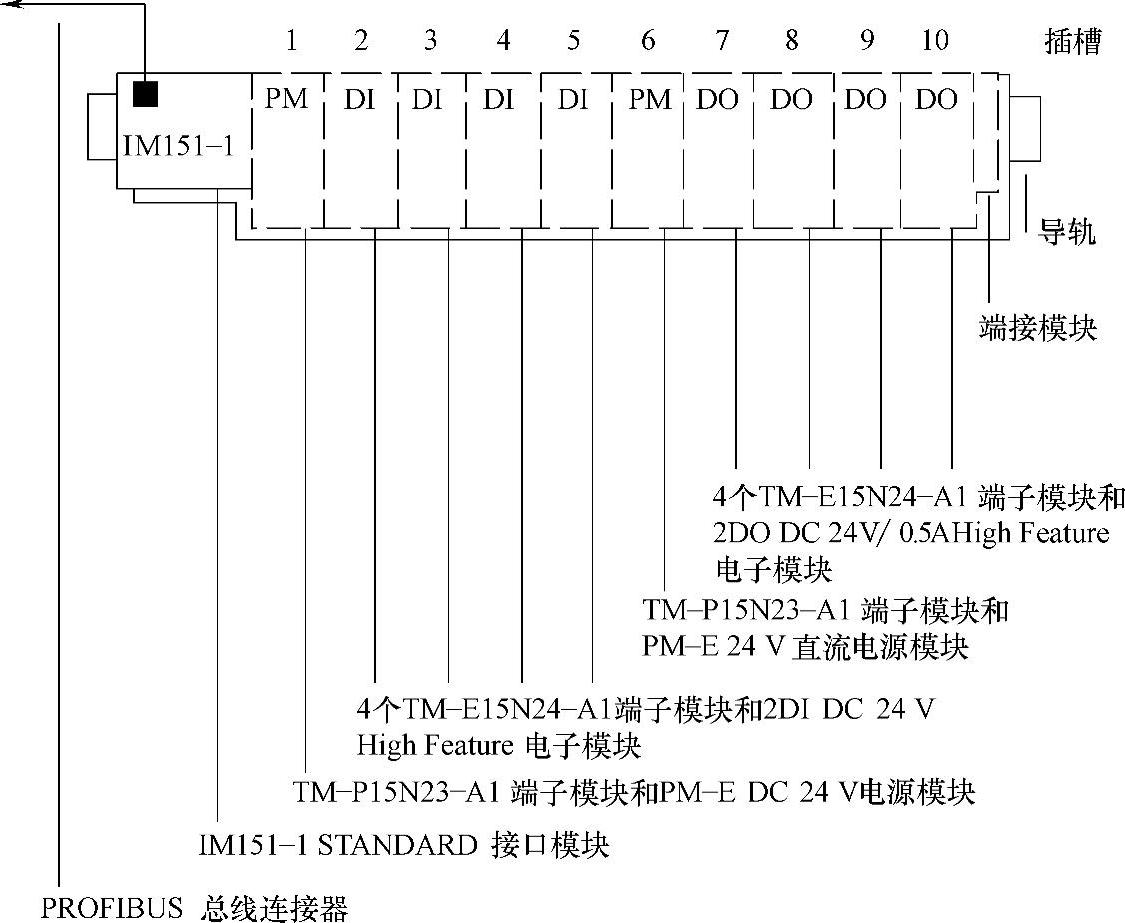

图11-31 可用于实际组态的案例
1.安装ET200S
按以下步骤进行操作
1）将DIN导轨（35×7.5mm或15mm，长度至少为210mm）安装好。
2）从左侧开始，将各个模块安装到导轨上（挂靠→下旋→滑动至左侧）。以图11-32所示的方法，按照以下顺序进行操作：

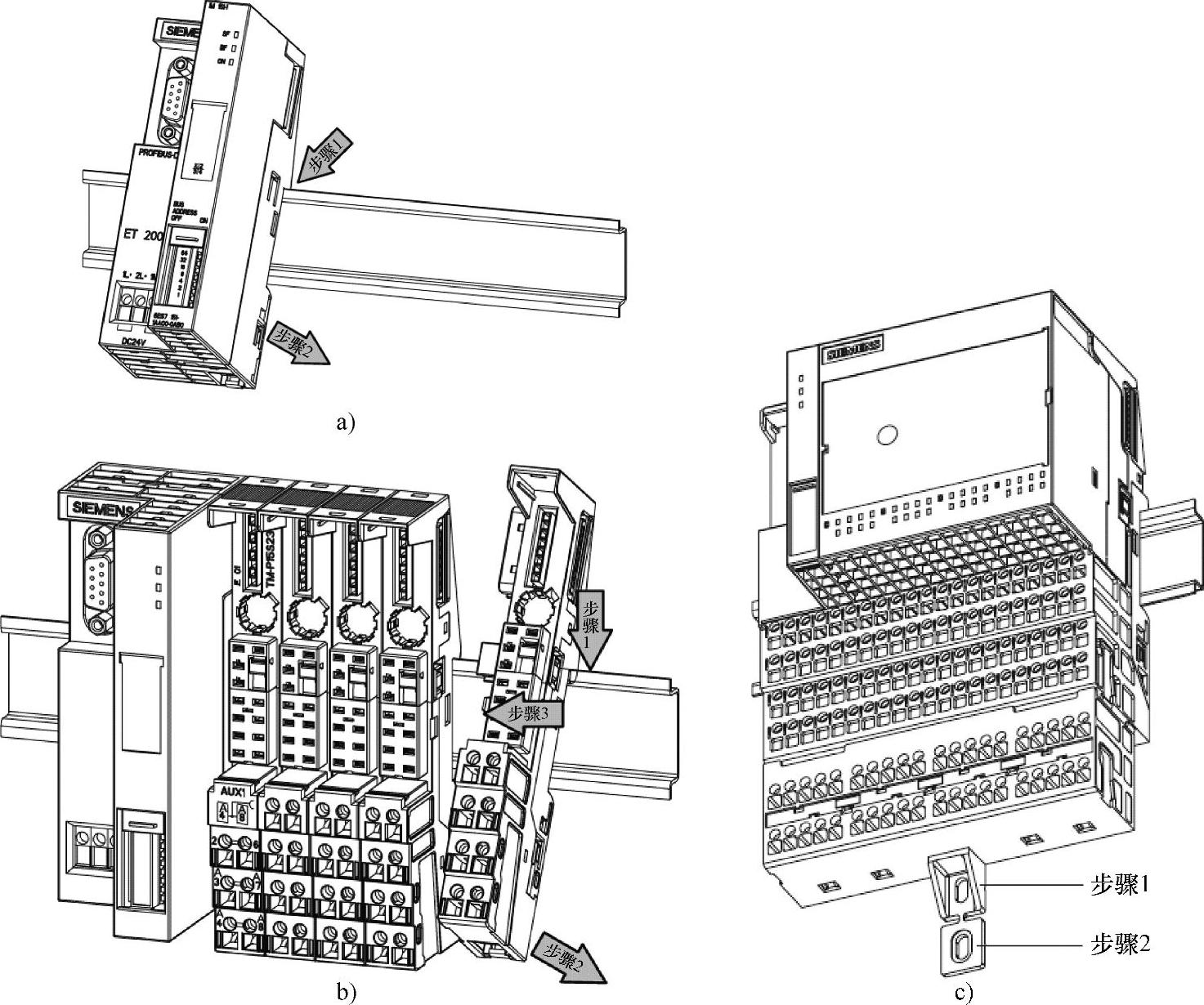

图11-32 安装ET200S
a）安装接口模块 b）安装TM-P或TM-E模块 c）使用固定支架来固定附加端子
① 接口模块IM151-1STANDARD；
② TM-P15N23-A1端子模块；
③ 4个TM-E15N24-A1端子模块；
④ M-P15N23-A1端子模块；
⑤ 4个TM-E15N24-A1端子模块；
⑥ 终端模块。

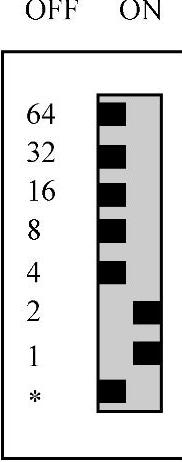

3）在IM 151-1 STANDARD接口模块上，将PROFIBUS地址设置为3，如图11-33所示。
2.接线和装配ET200S

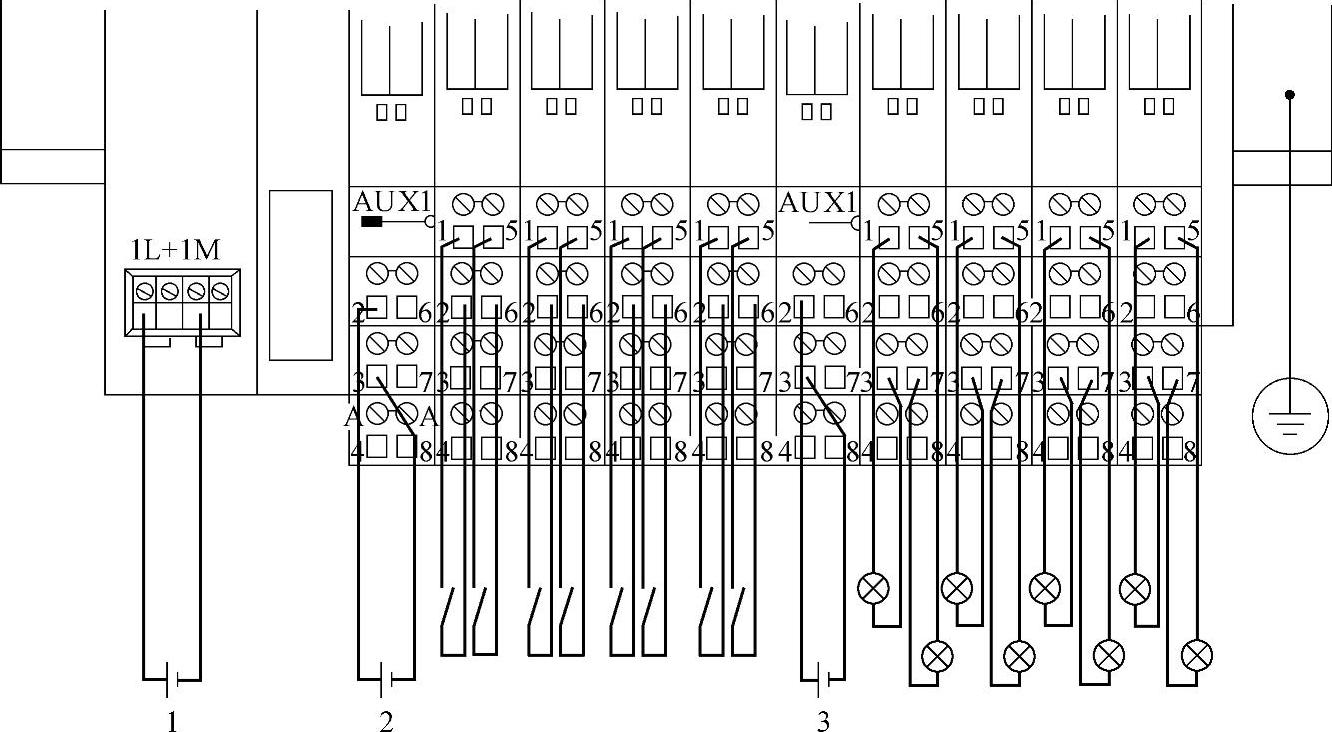

1）按图11-34对ET200S进行接线。
图11-33 地址设置
图11-34 ET 200S接线
1—DC 24V电子电源 2—DC 24V传感器电源电压组1 3—DC 24V负载电源电压组2

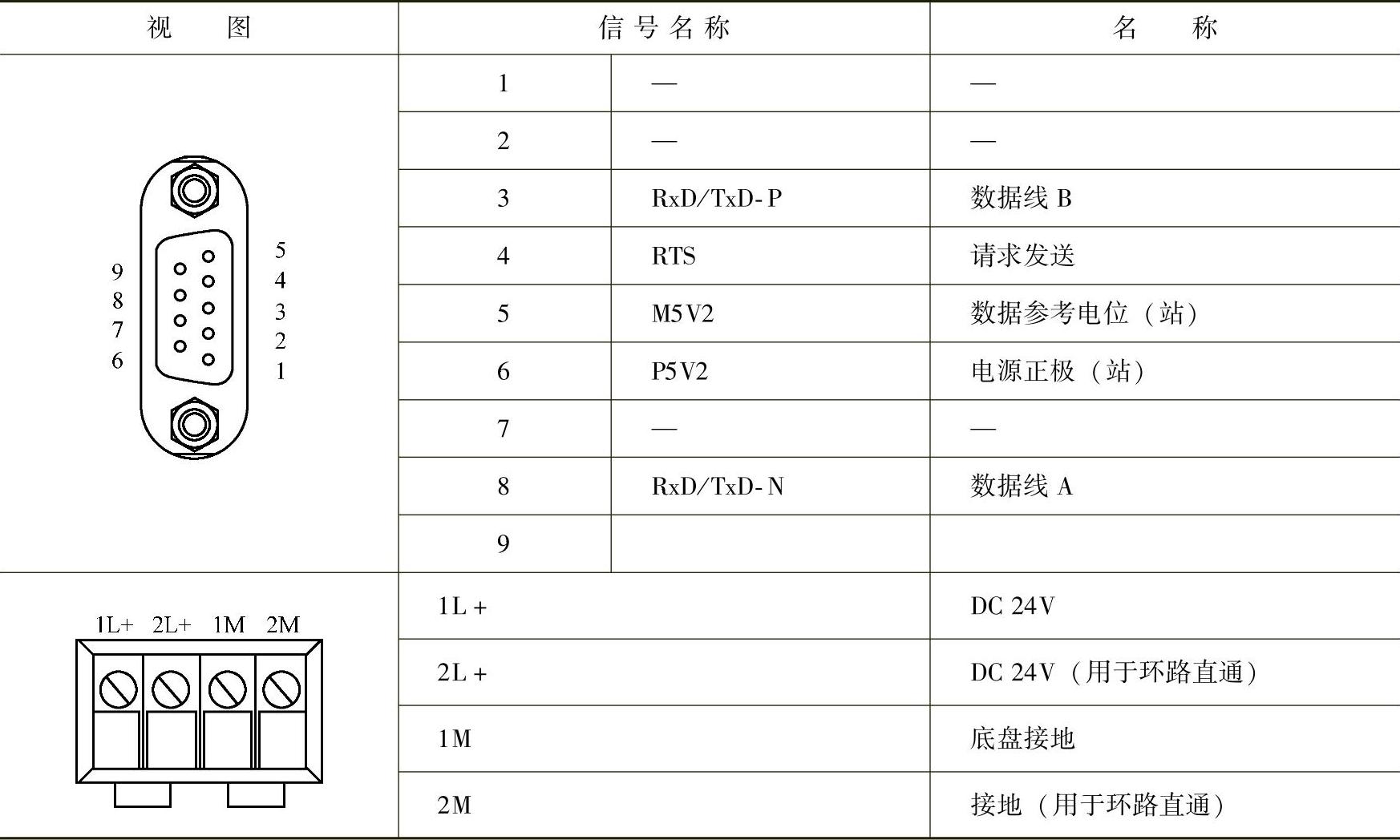

2）使用PROFIBUS总线连接器连接DP主站和ET 200S。PROFIBUS-DP接口位于IM151-1STANDARD上。表11-5列出了DC 24V电压电源和PROFIBUS-DP的IM151-1STANDARD接口模块的端子分配。
表11-5 IM151-1 STANDARD接口模块的端子分配
3）将电源模块和电子模块插入到端子模块中。
4）接通DP主站的电源。
5）观察DP主站上的状态LED。
CPU 315-2 DP：
5VDC→亮
SF DP→灭
BUSF→灭
3.在SIMATIC管理器中对ET200S进行组态
1）启动SIMATIC管理器，然后使用DP主站（如CPU315-2 DP）创建一个新项目。为新项目创建OB 1、OB 82和OB 122。
2）创建PROFIBUS子网。
3）连接PROFIBUS子网与HW Config中的DP主站。

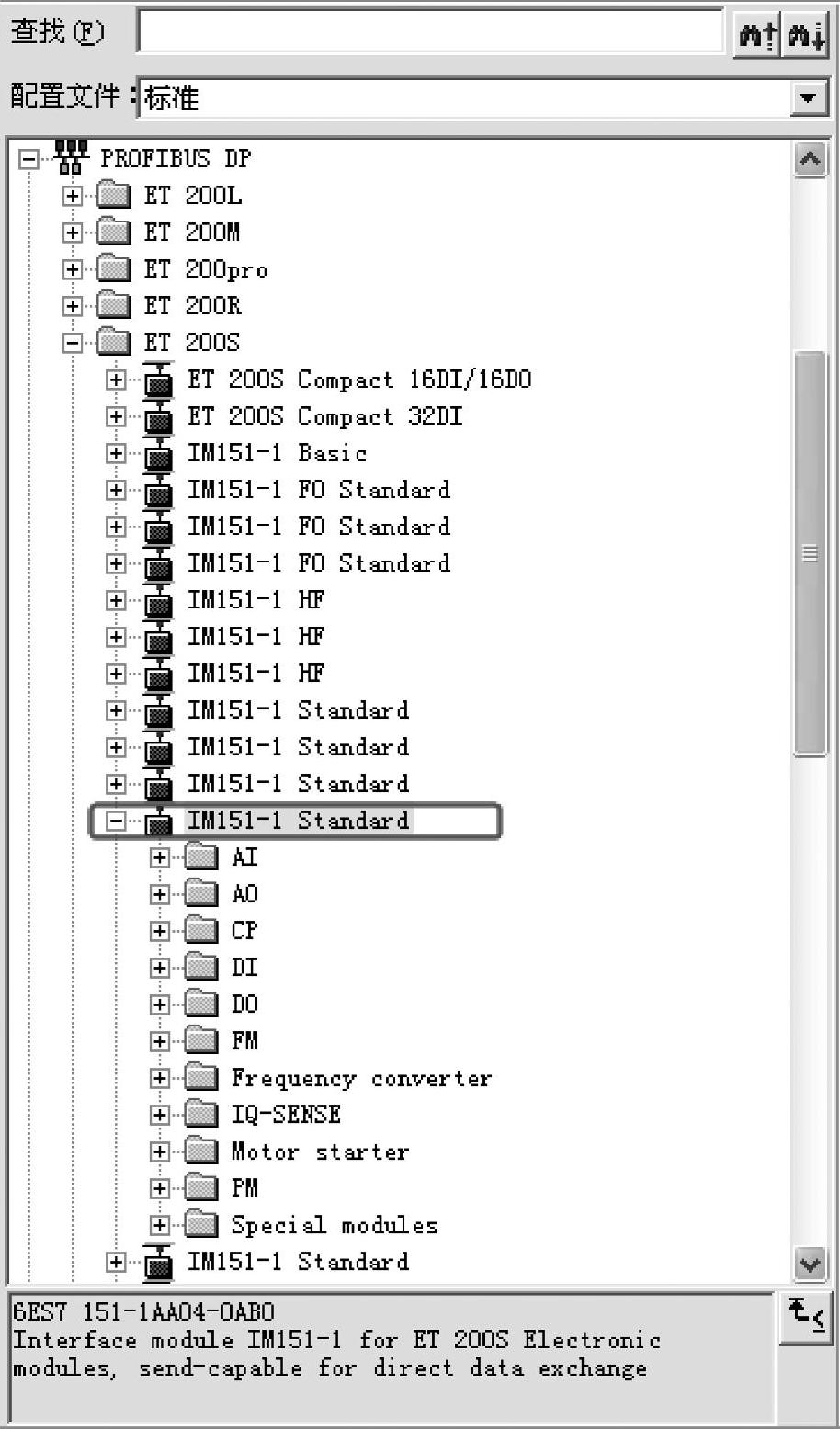

4）如图11-35所示，从硬件目录中选取ET 200S并将其放在PROFIBUS上。
图11-35 插入ET200S从站

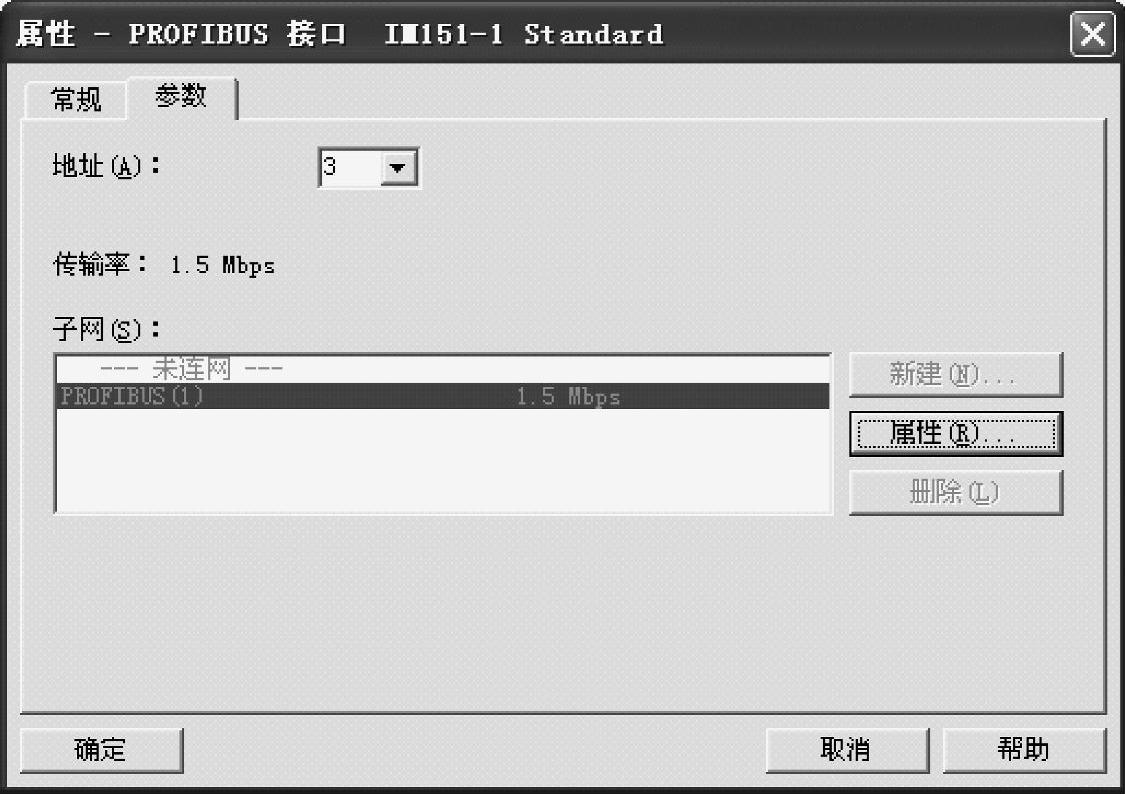

5）将ET200S的PROFIBUS地址设置为3，如图11-36所示。

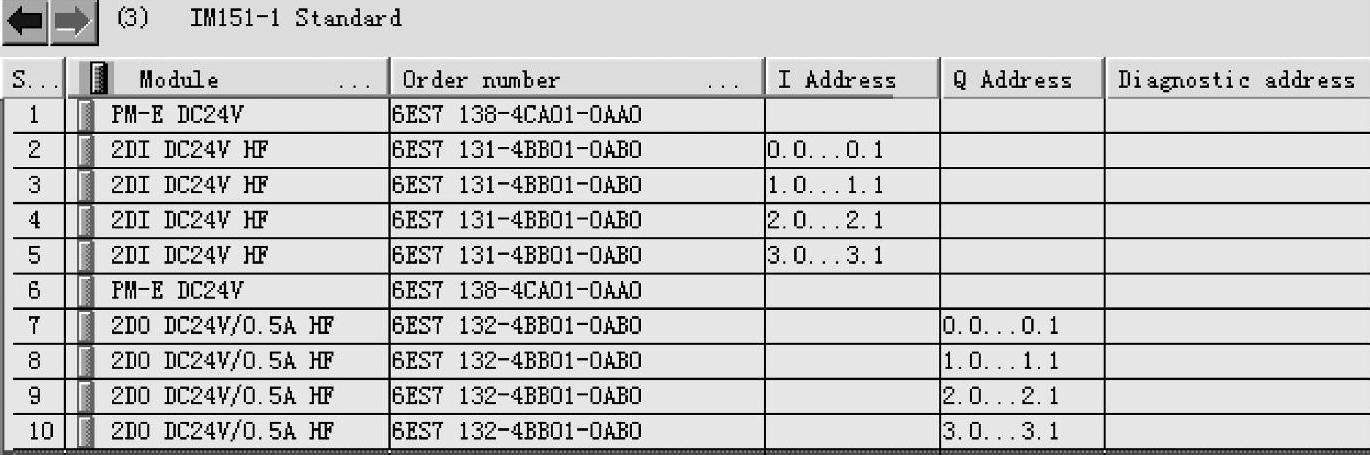

6）按照表11-6所示将各个ET 200S模块从硬件目录拖动到组态表中，最后如图11-37所示。
图11-36 选择PROFIBUS接口属性

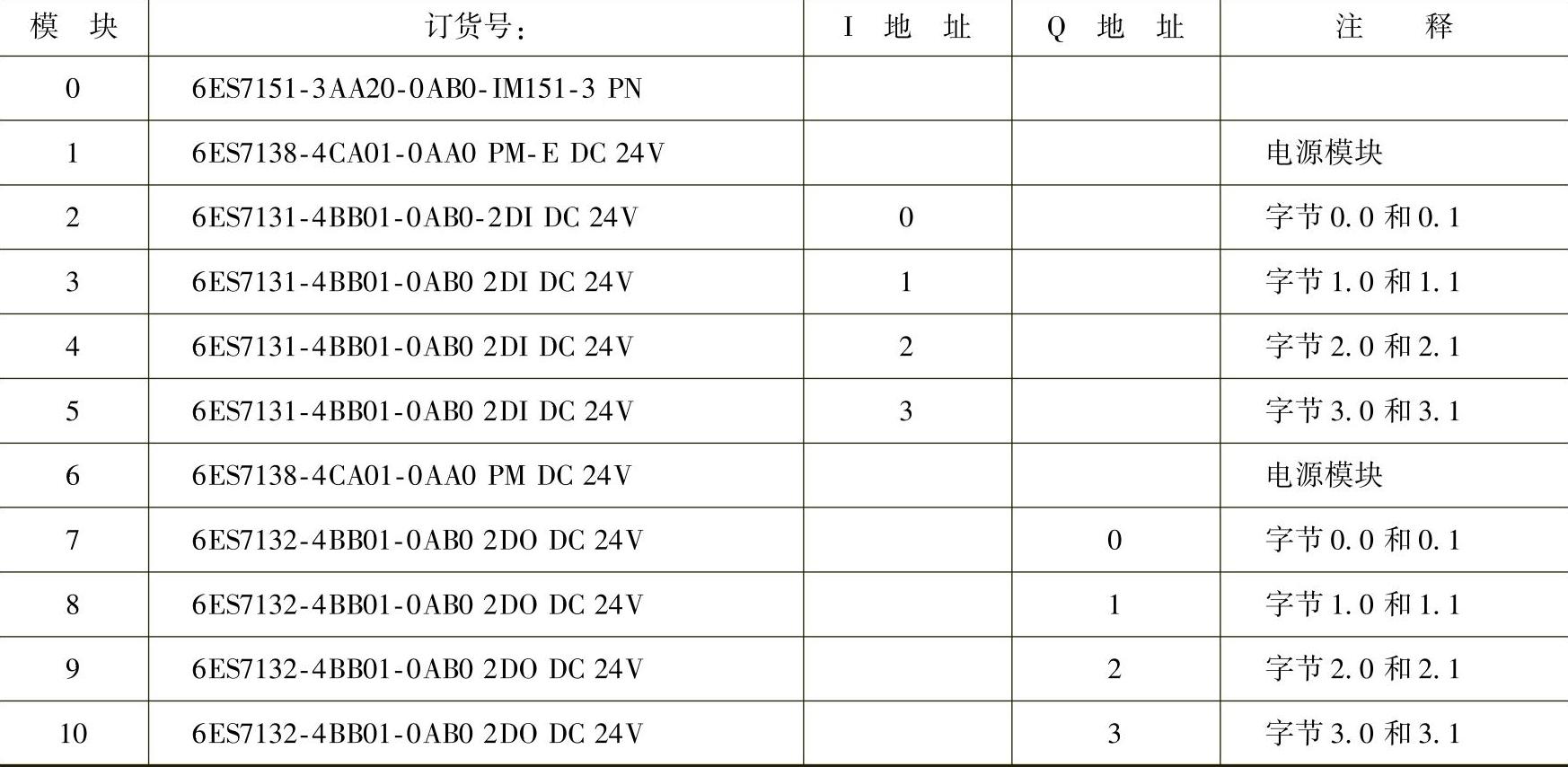

表11-6 ET 200S模块清单

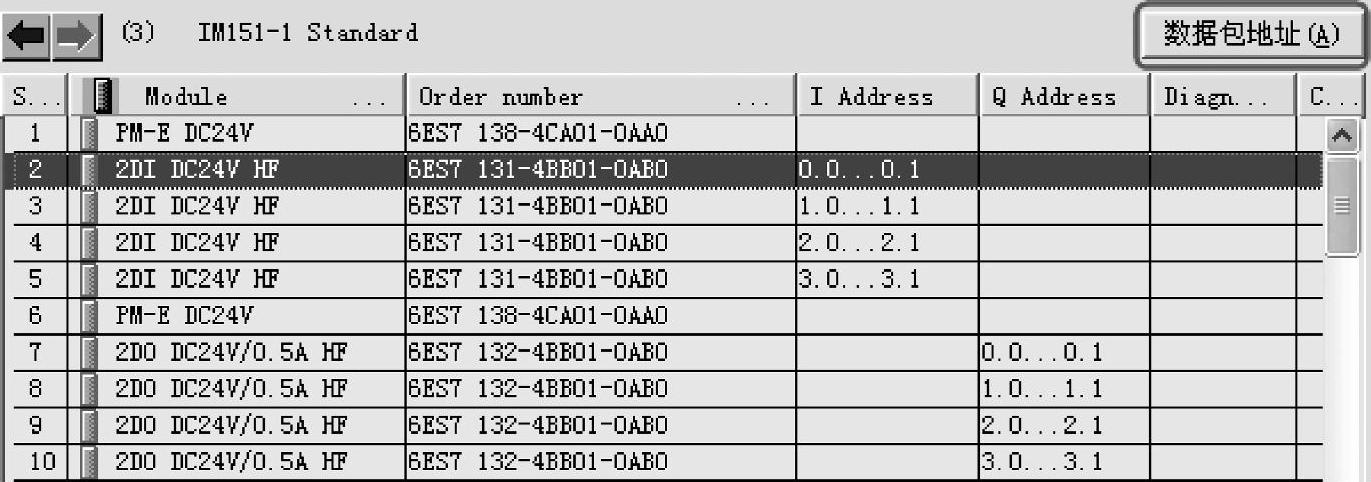

图11-37 从站组态结果
7）在组态表中标记电子模块，然后单击“Pack addresses”（数据包地址）按钮，如图11-38。
图11-38 数据包地址
4.编程
如图11-39所示进行ET200S的I/O测试，同时可以打开PLCSIM仿真程序进行验证，结果如图11-40所示。
图11-39 I/O测试程序

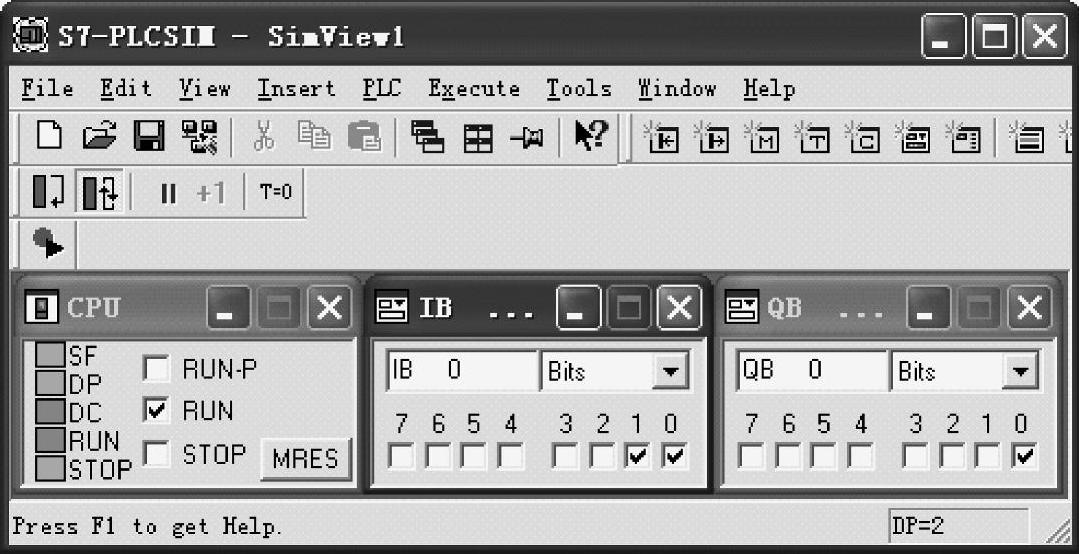

图11-40 PLCSIM仿真结果

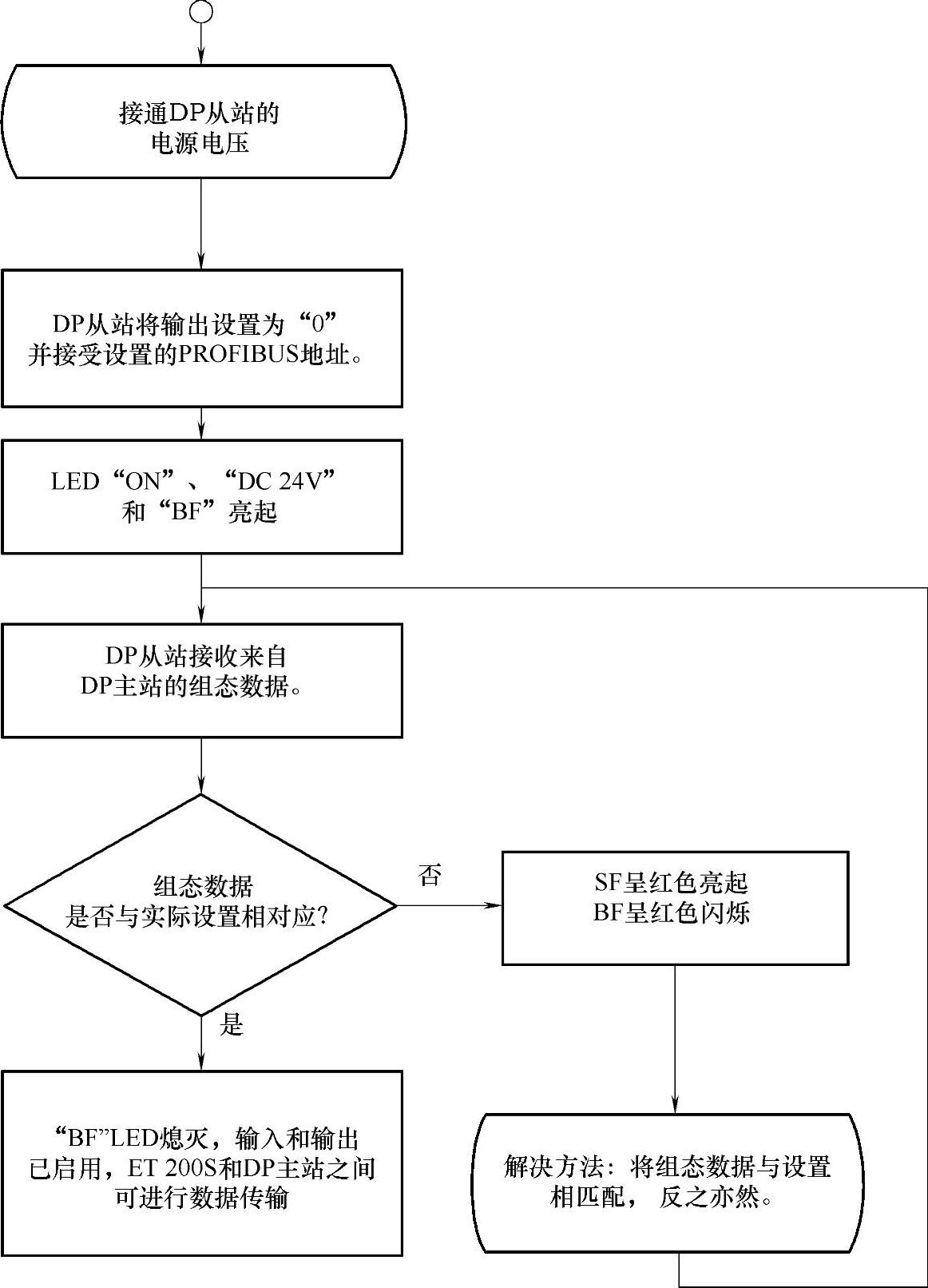

而在实际应用中，在PROFIBUS DP中进行启动ET200S的示意如图11-41所示。
图11-41 PROFIBUS DP中进行启动ET200S
