11.4.3 通过STEP 7软件校秤
1.硬件组态与参数设置（如图11-53所示）

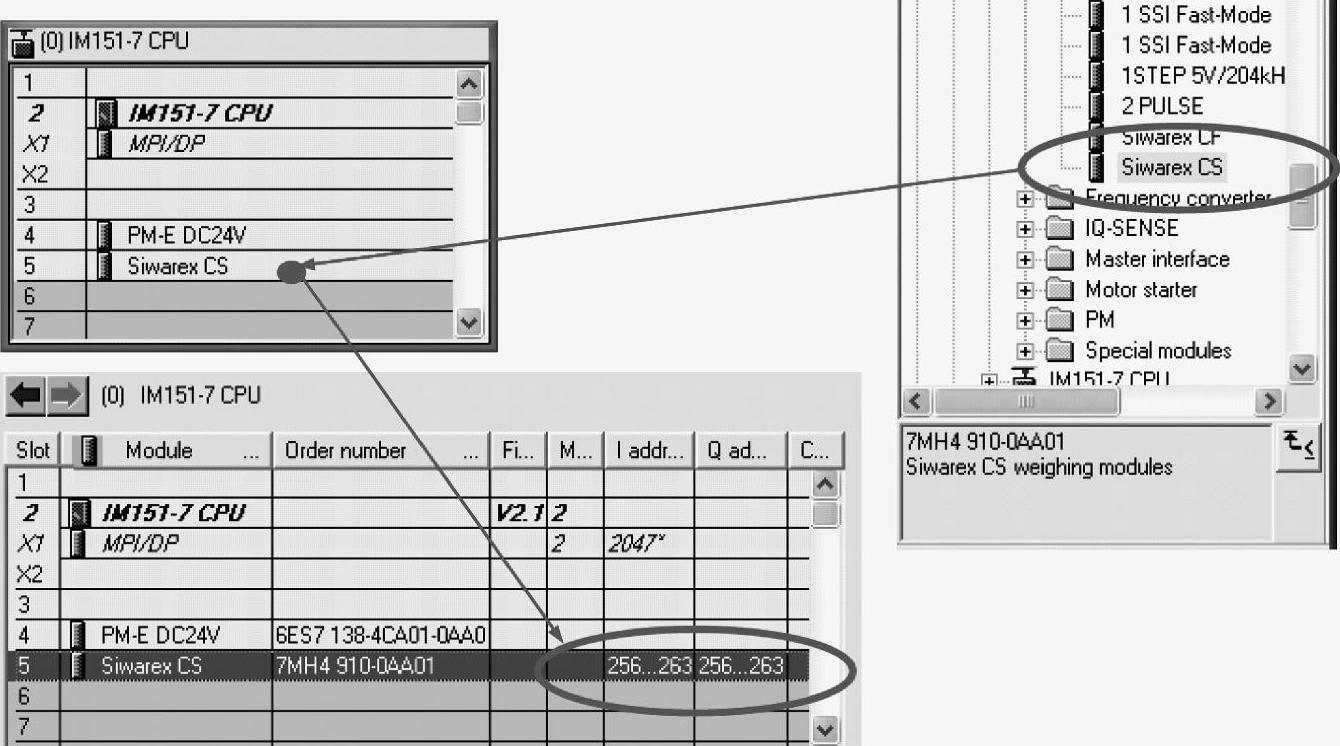

图11-53 硬件组态
给系统通电，下载正确的硬件组态，观察指示灯，察看是否有“SF”故障灯亮。正常显示如图11-54所示。

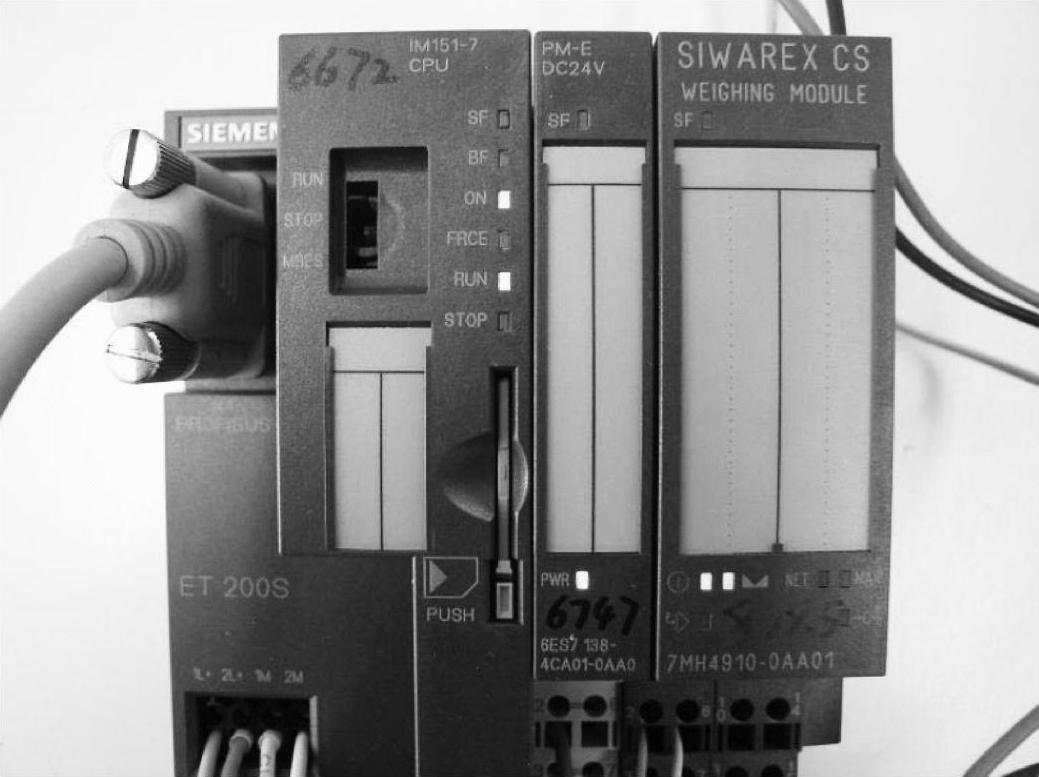

图11-54 正常硬件显示
2.PLC软件编制

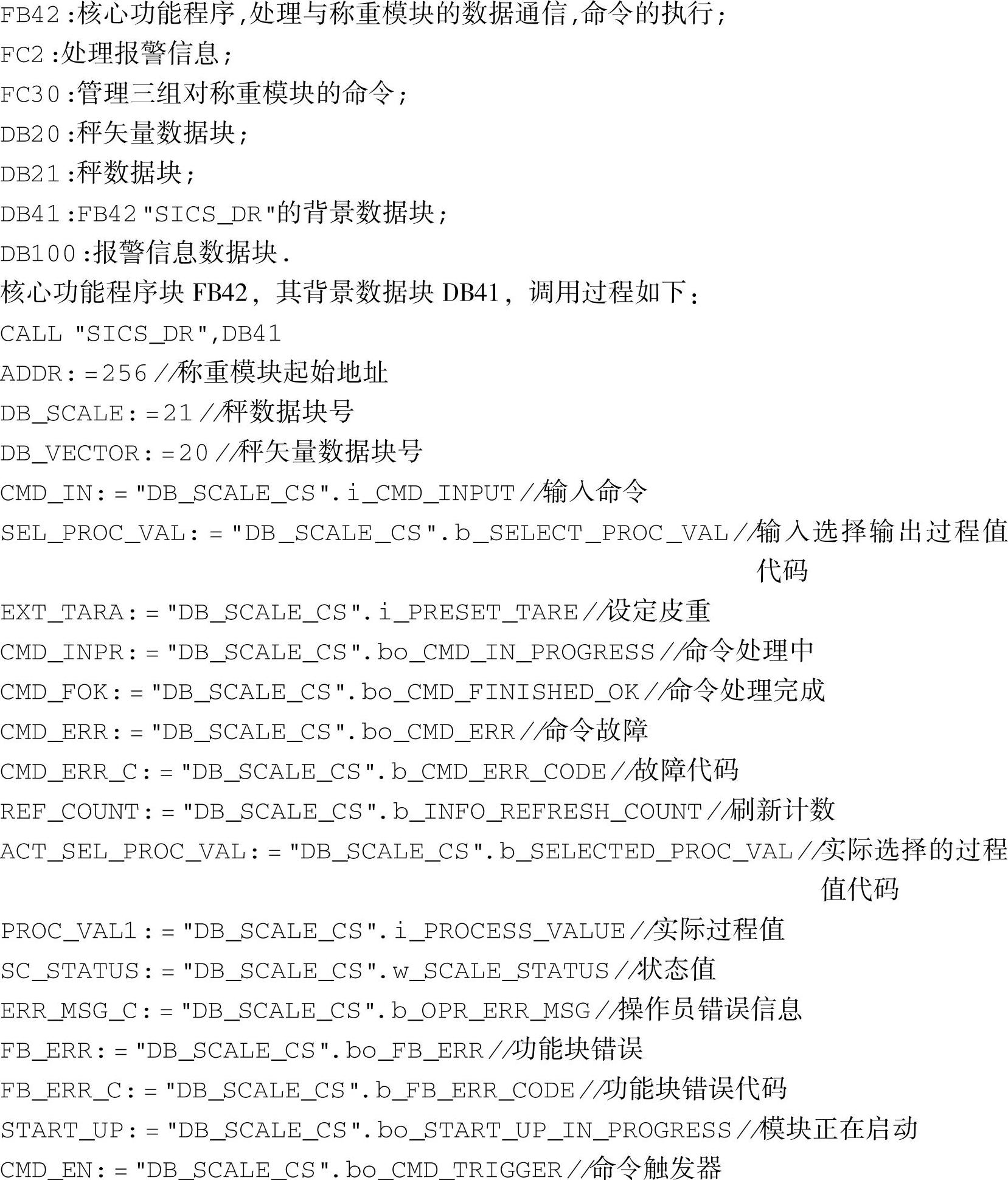

典型PLC程序结构如下：
OB100：启动组织块：清除命令；
OB35：周期性写命令：用于读取当前过程值；
OB1：主循环程序：循环调用FB42、FC2、FC30；
3.通过变量表读写进行校秤
相关命令含义如下，对DR3块中的相关数据读写，需要用到命令203和403。命令203和403的含义见表11-9。
表11-9 命令203和403的含义
首先通过命令203，读取校秤的相关参数，如实际重量，校正重量1的读数，如图11-55所示。

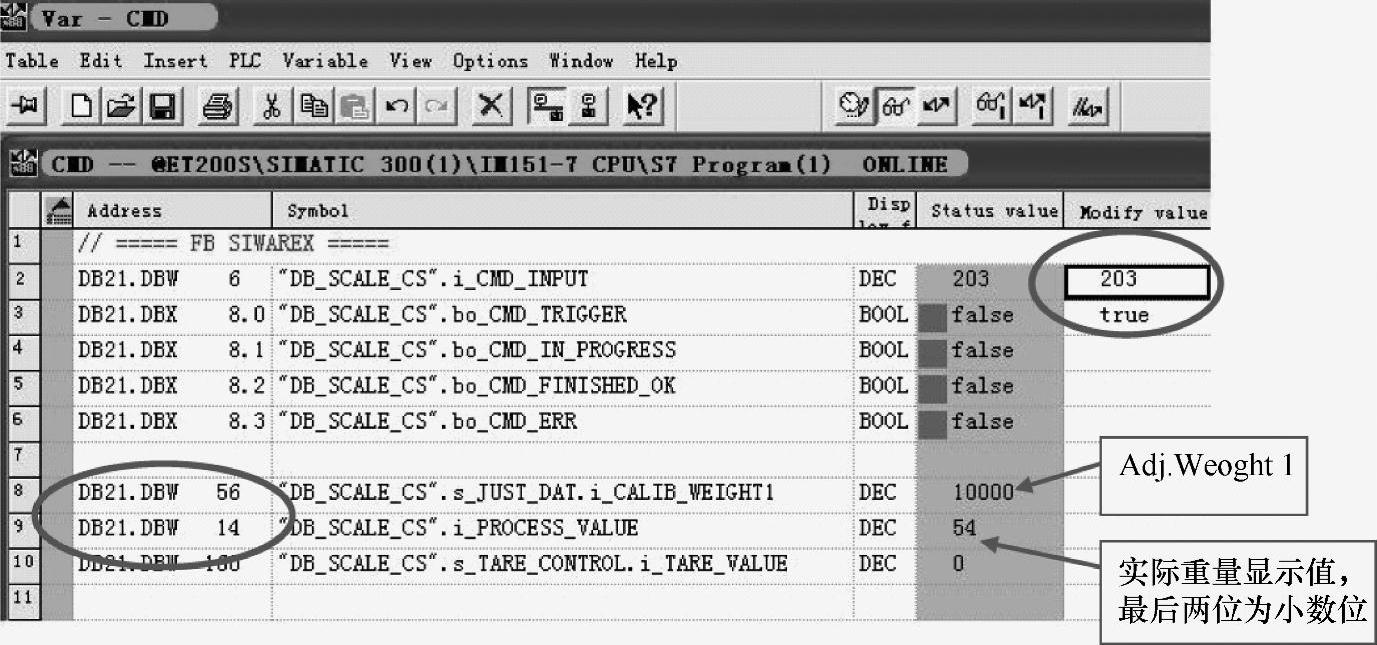

图11-55 命令203
然后，执行写入放置砝码的重量，比如90kg，需要写入9000（最后两位为小数点），执行命令403，单击触发即可，如图11-56所示。

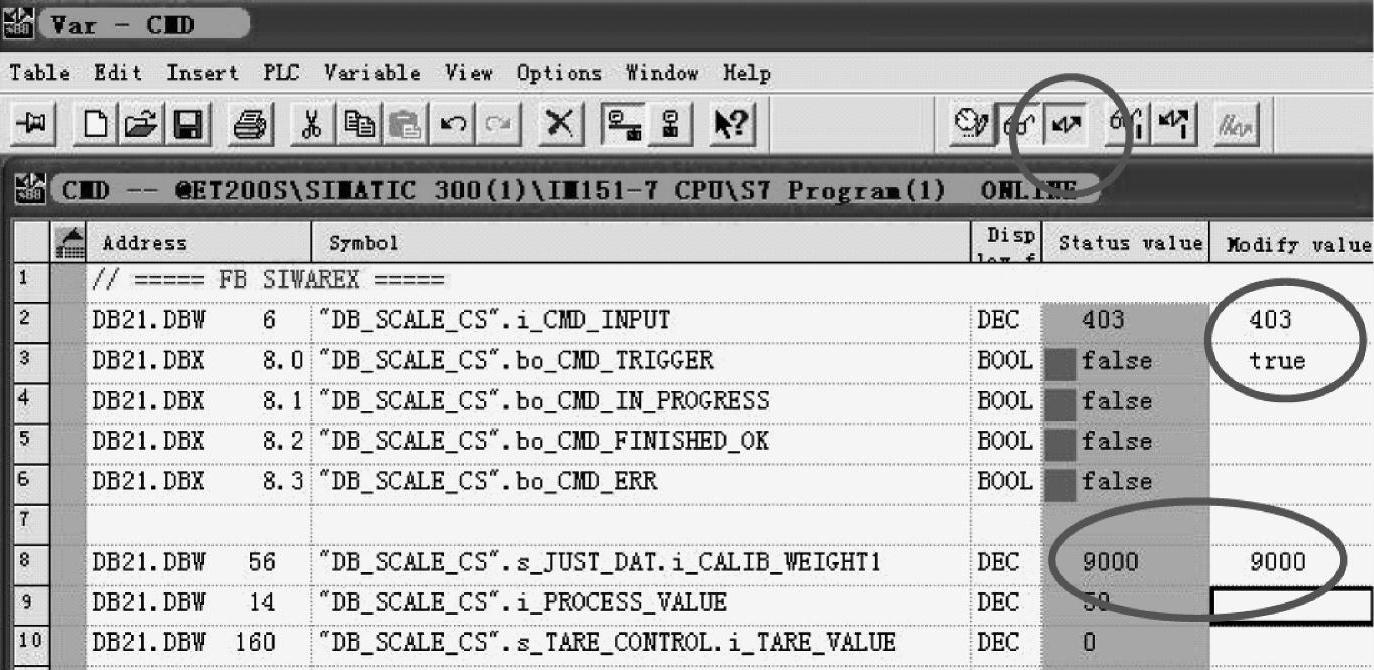

图11-56 命令403
此时校正砝码的重量已经写入到SIWAREX CS模块中。下面执行校准零点和校准量程1的命令校正零点和量程1的命令代码分别是3和4，见表11-10。

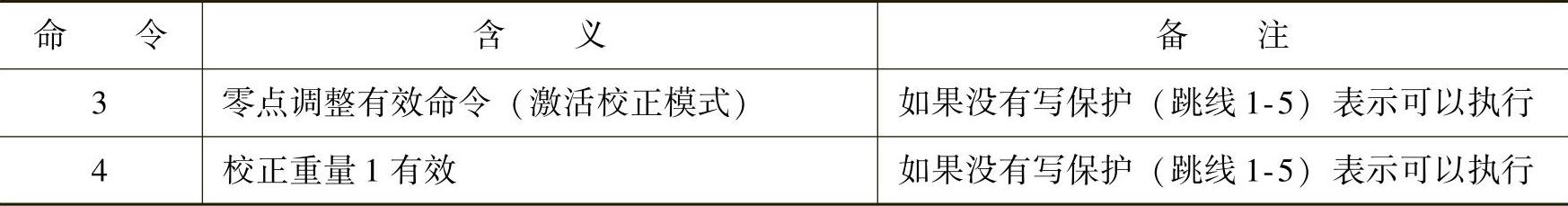

表11-10 命令代码3和4
执行命令3，零点有效命令，如图11-57所示。
图11-57 执行命令3

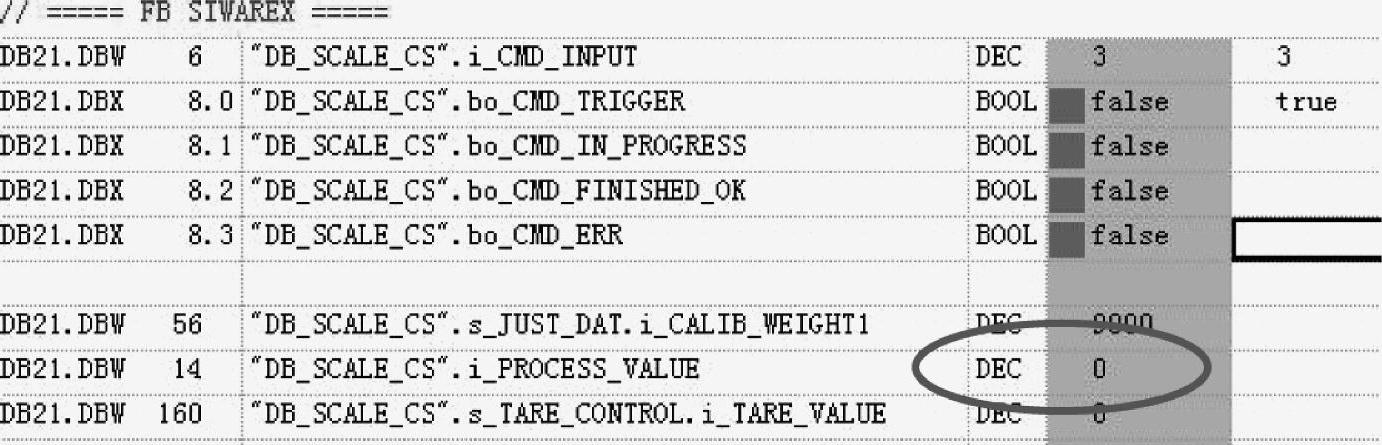

触发命令激活后，实际值变为0，如图11-58所示。

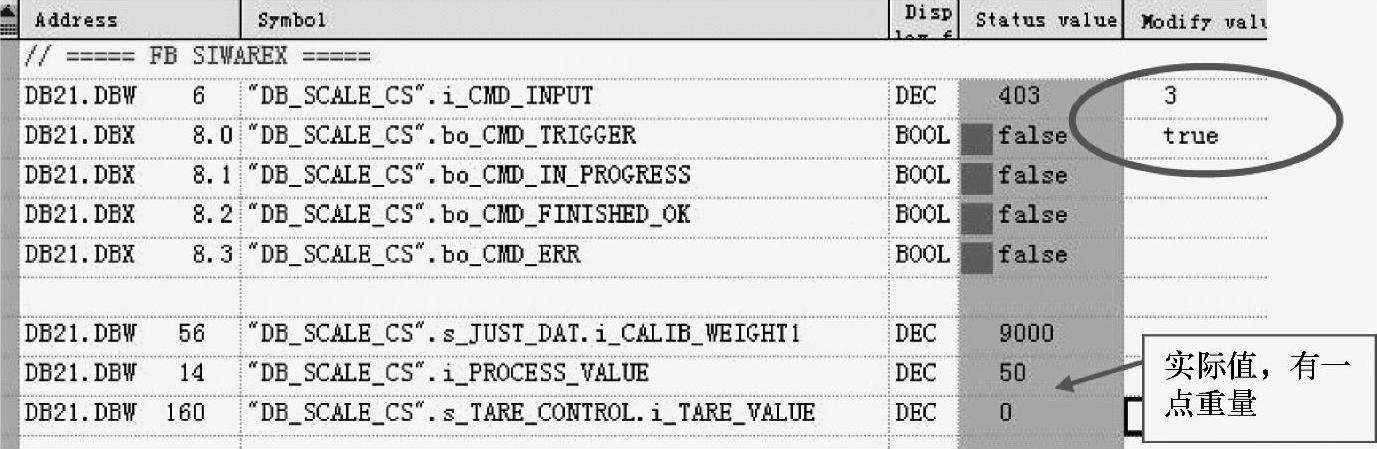

图11-58 触发命令激活
增加90kg的砝码放入传感器上，此时可能实际重量并未显示90kg，如图11-59所示。
图11-59 增加90kg的砝码
执行命令4，校正重量1有效，触发命令激活后，秤的实际值就显示为砝码重量90.00kg，此命令执行完后，校秤工作完成，如图11-60所示。

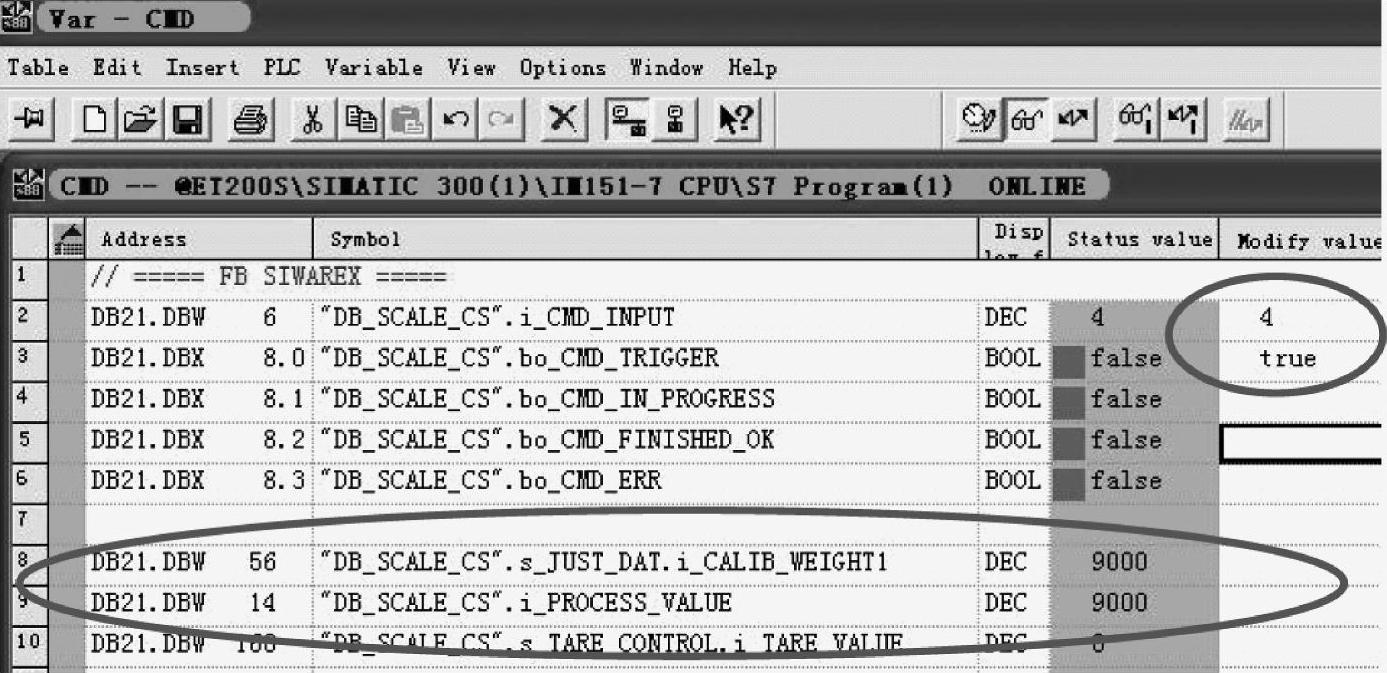

图11-60 执行命令4
