11.4.1  概述

SIWAREX CS称重模块是ET200S的一个功能模块（FM），可以直接插入到一个30mm宽的终端模块上。称重传感器、电源和串行接口都是通过具有16个连接点的终端模块来连接。通过ET200S可方便地把SIWAREX CS称重模块集成到SIMATIC系统中，如图11-43所示。

这里通过将一个SIWAREX CS模块集成一套到IM151-7 CPU的例程简要介绍如何用SIWA-TOOL CS软件和STEP7软件对SIWAREX CS进行校秤和称重。表11-8为所用到的硬件设备。

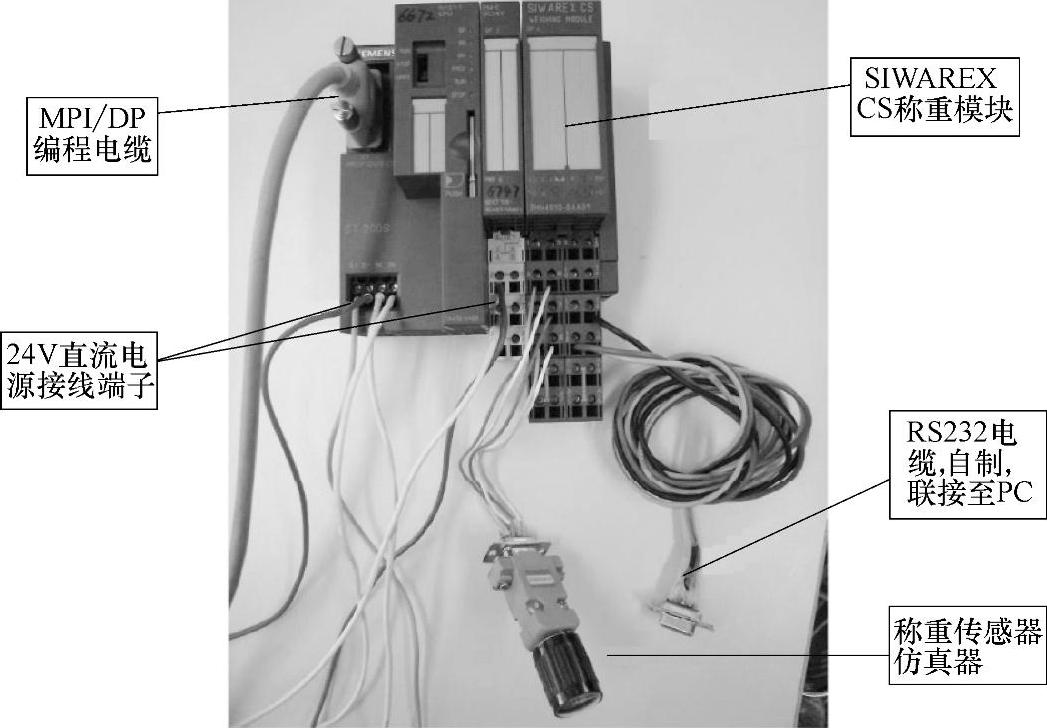

图11-43 系统图

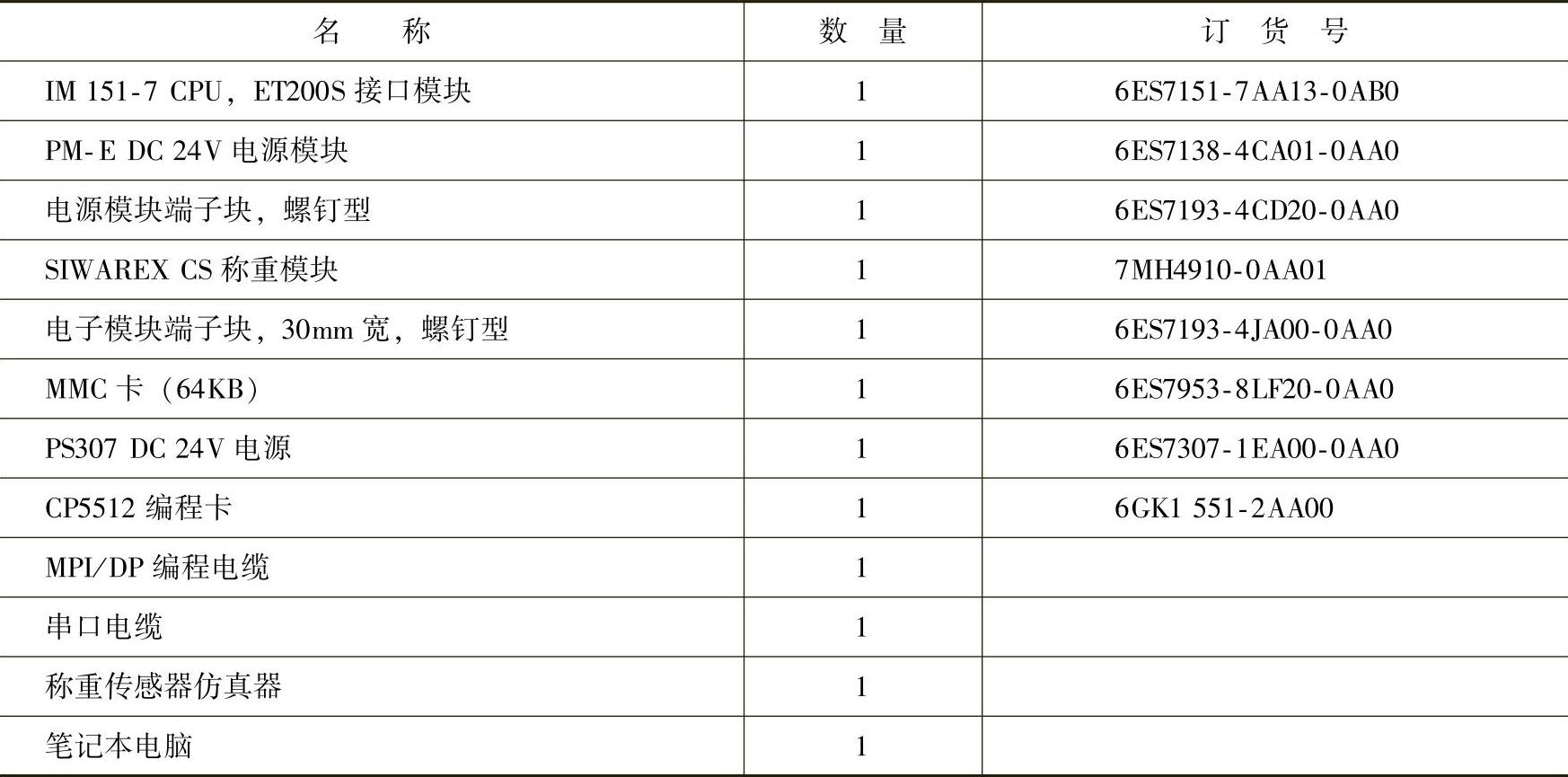

表11-8 硬件设备

SIWAREX CS端子对应关系如图11-44所示。

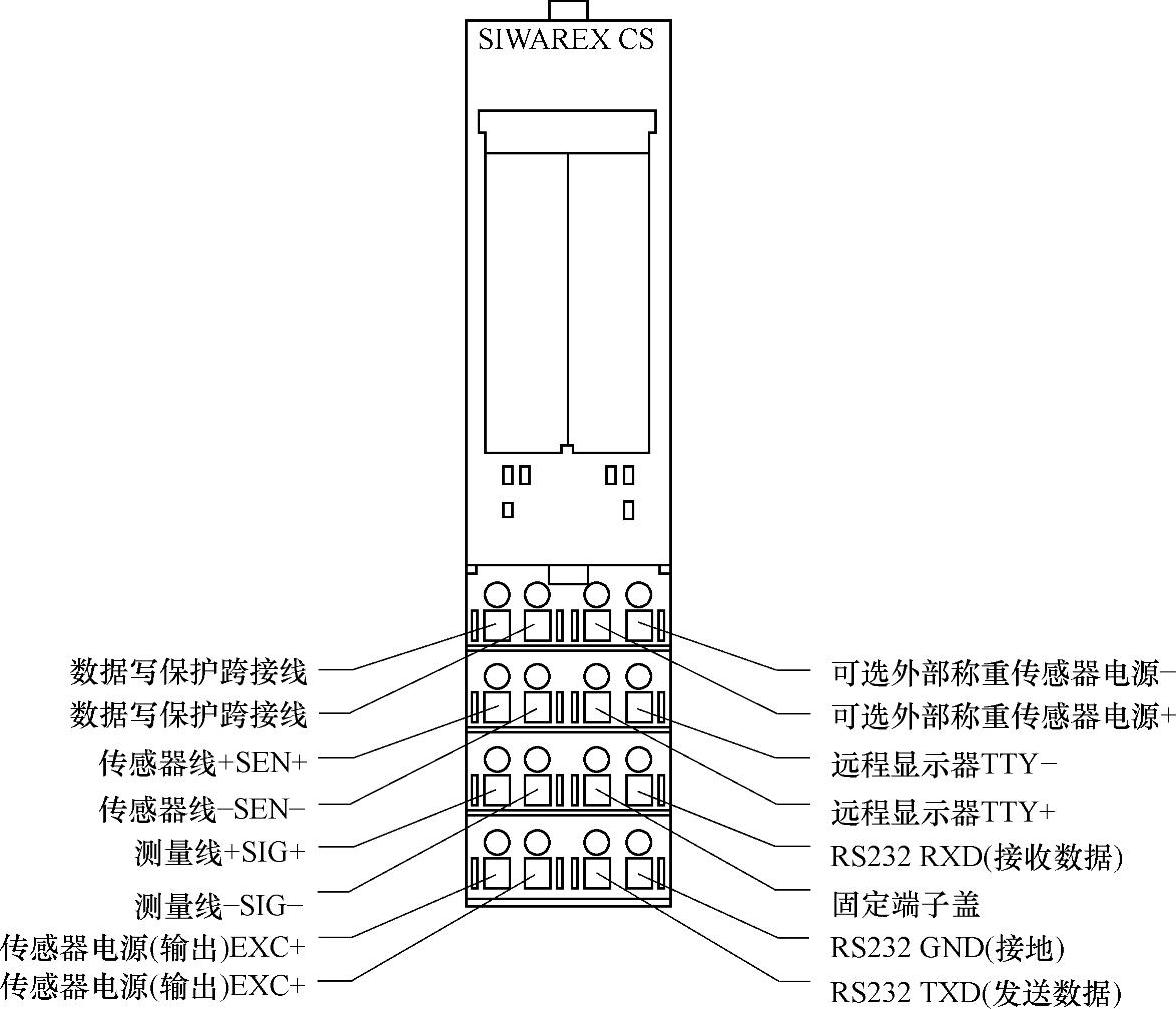

图11-44 SIWAREX CS端子对应关系
