要点119  掌握等离子弧切割的特点

要点119 掌握等离子弧切割的特点

等离子弧切割（图5-7）是一种热切割，是以高温高速等离子弧焰流（图5-8）为热源、以压缩空气或其他切割气体为工作气体，将被切割的金属局部熔化，并同时用高速气流将已熔化的金属吹走（图5-9、图5-10）形成狭窄切缝。

等离子弧柱的温度极高，可达10000～30000℃，远远超过了所有金属或非金属材料的熔点，因此等离子弧的切割过程不是依靠氧化反应，而是靠熔化来切割材料的；因而其切割的适用范围比氧切割（气体火焰切割）大得多，几乎能切割所有的金属。

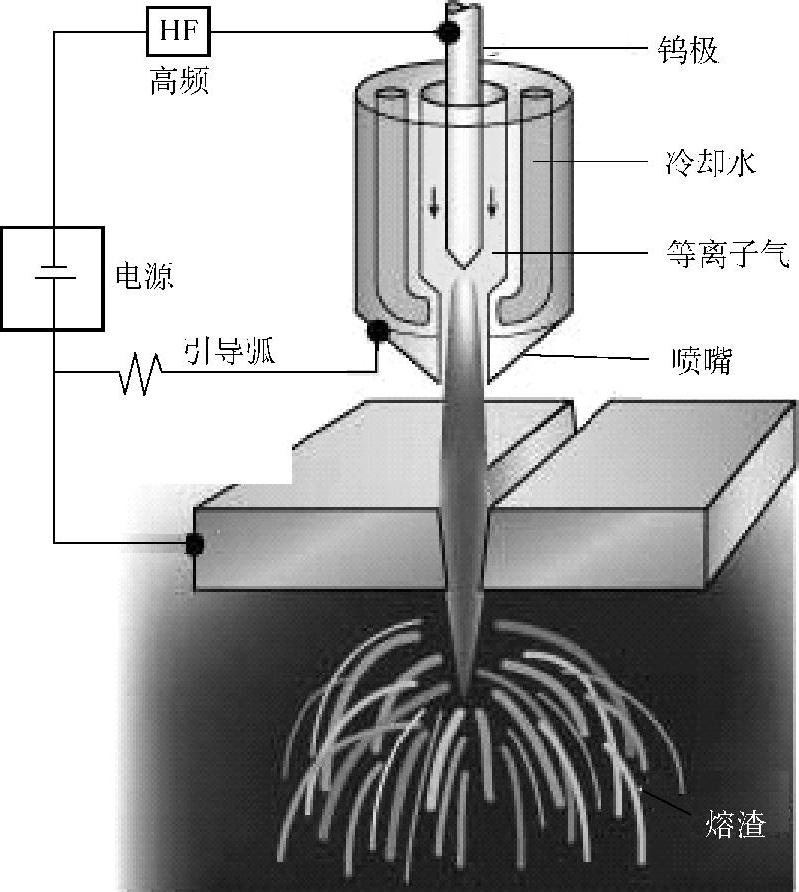

图5-7 等离子弧切割原理图

图5-8 等离子弧焰流

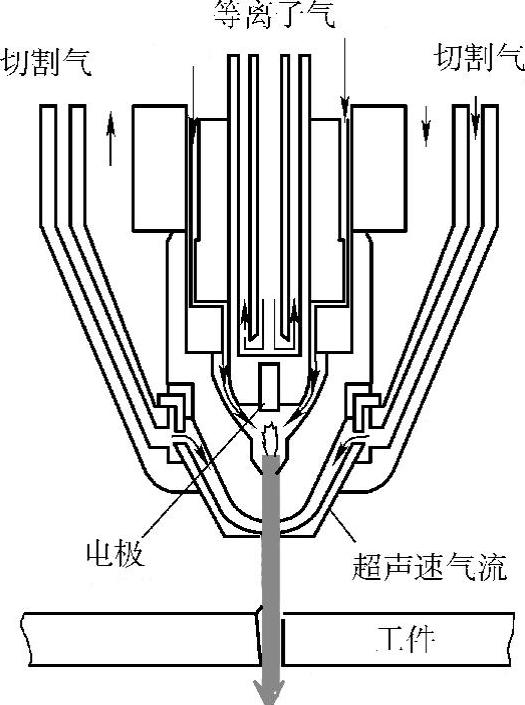

图5-9 等离子弧的产生

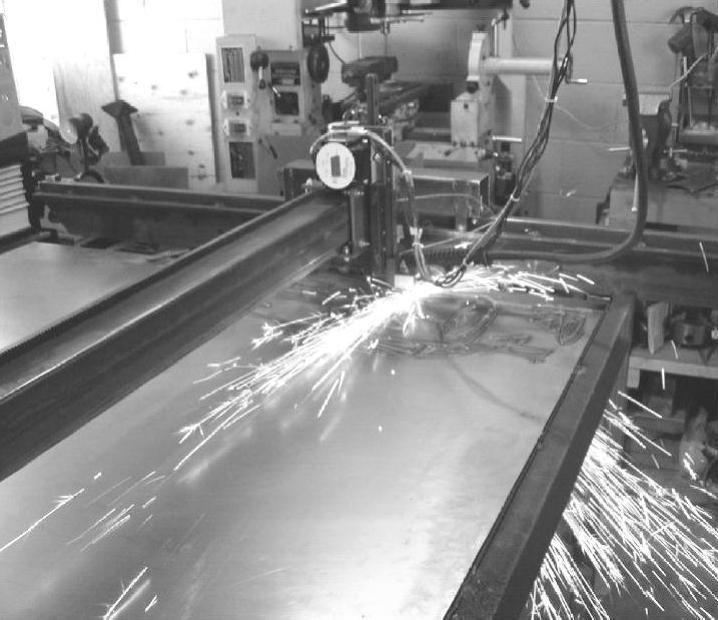

图5-10 等离子弧切割实况

由于等离子弧（即等离子弧柱）的挺度（图5-11），是所有类型电弧中最好的，加之弧柱高温和等离子弧高速的特点，使其切口窄（中薄板材），切割面的质量好、切割速度快、热影响区小、工件变形小。因此在切割不锈钢、钛合金及有色金属材料时，选用等离子弧切割不但能达到满意的切割质量，还能获得比气体火焰切割增加数倍的经济效益。因此等离子弧切割广泛应用于中厚板不锈钢材料切割（图5-12）。

图5-13所示中，美国航空母舰（CVN21）的甲板料为70mm，选择了ESAB公司的数控等离子弧切割机。

图5-11 等离子弧的挺度

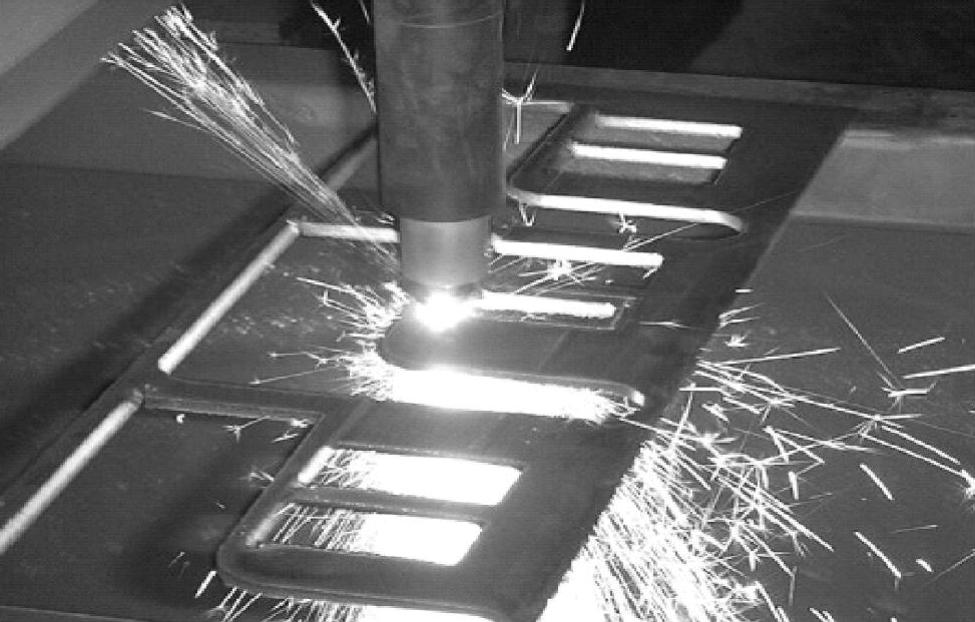

图5-12 等离子弧切割不锈钢

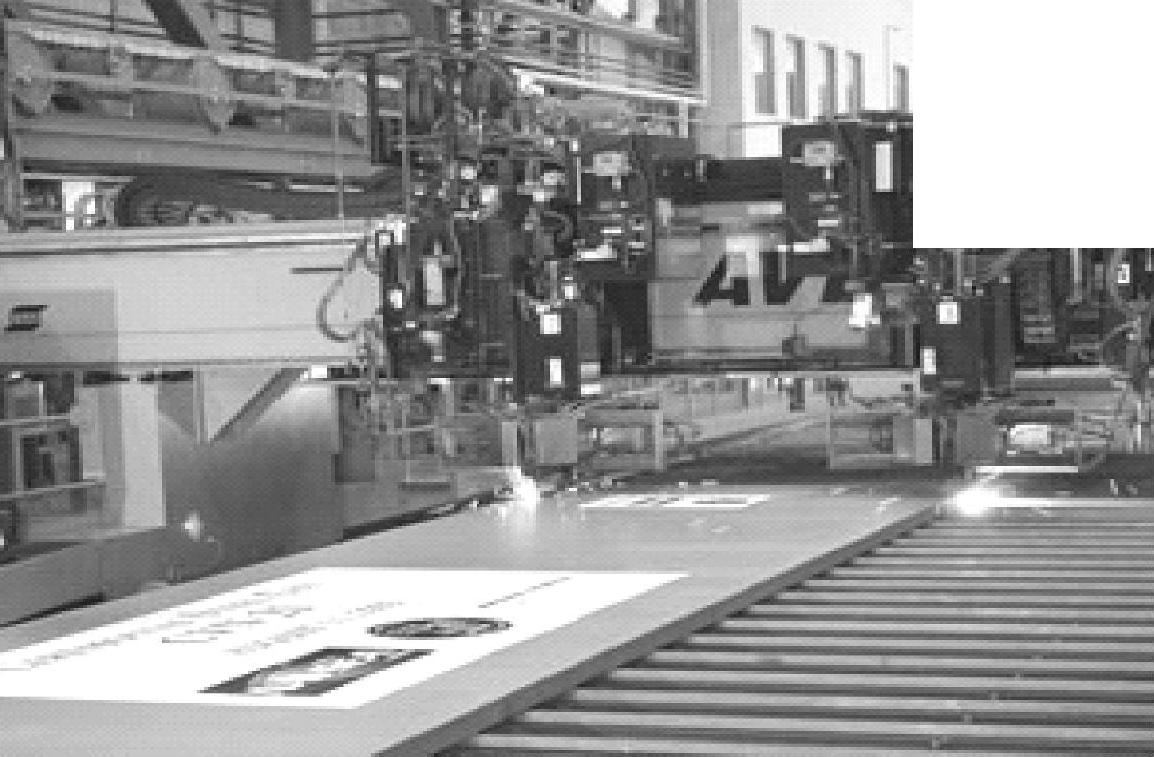

图5-13 美航母CVN21甲板料（70mm）的数控等离子弧切割机（ESAB）
