要点140  激光深熔焊时焊接离焦量不宜太大

要点140 激光深熔焊时焊接离焦量不宜太大

离焦量的大小和正负不仅影响焊件表面激光光斑的大小,而且影响光束的入射方向,因而对焊缝的熔深和焊缝形状产生影响(图6-20)。当离焦量较大时,焊件表面受热面积较大,功率密度较低,此状态属于传热熔化焊,焊缝断面呈上宽下窄的酒杯状。当离焦量减少到某一值后,方能产生小孔效应,而焦斑深入焊件表面一适当距离(1~2mm),才能得到两边平行的理想焊缝。

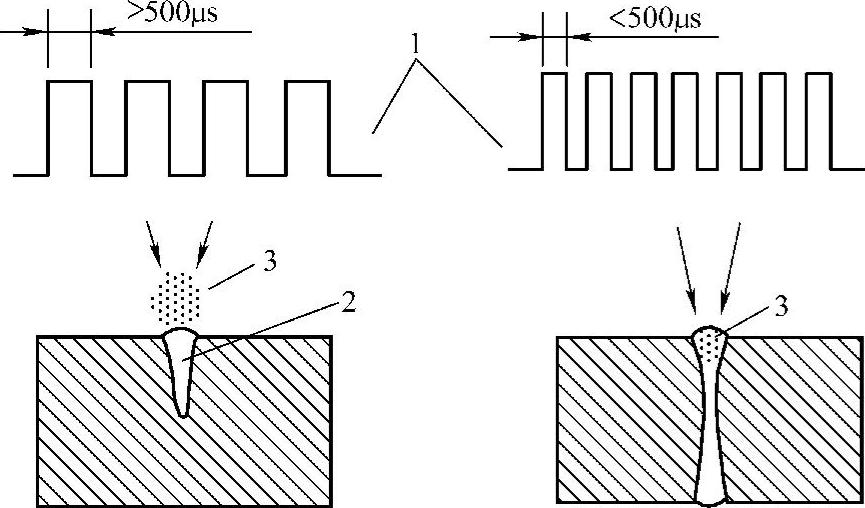

图6-19 脉冲激光焊的激光脉冲

1—激光电源脉冲波形 2—焊缝断面 3—等离子云

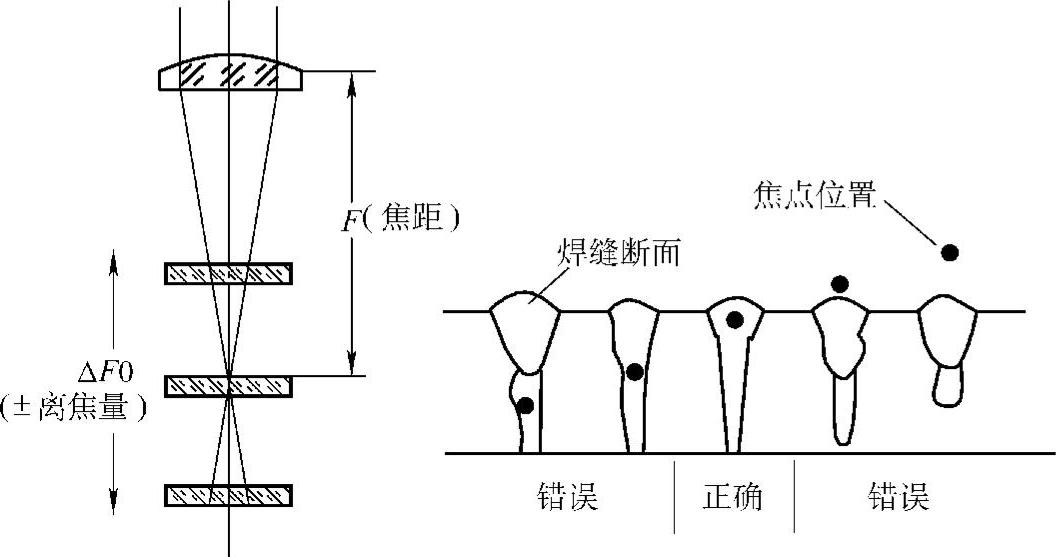

图6-20 离焦量对焊缝成形的影响
