在一定条件下,焦斑直径d与聚焦镜处的光束直径D成反比。当光束发散角较大时,光束直径在光程长度(图6-17)方向上是变化的,因而在整个加工范围内,焦斑功率密度必将随焦斑直径的变化而改变,使加工条件发生变化,其结果对加工质量产生不可忽视的影响。如果在加工范围内,光程长度不变,那么光束直径、焦斑直径也相对稳定,加工质量也就稳定了。

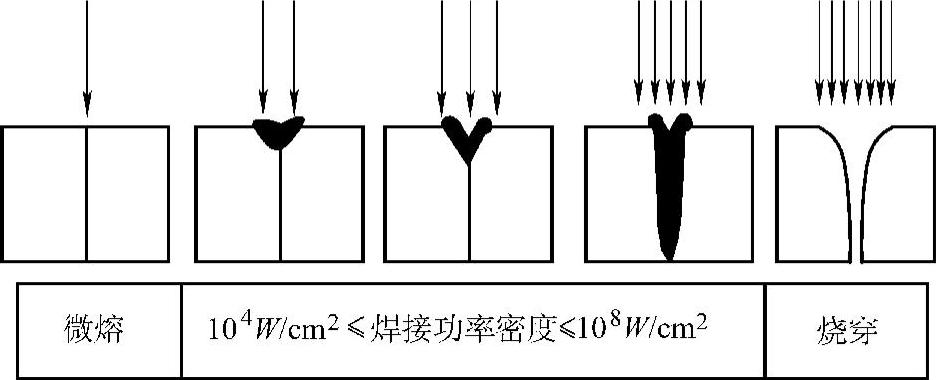

图6-16 激光输入能量与焊缝成形的关系

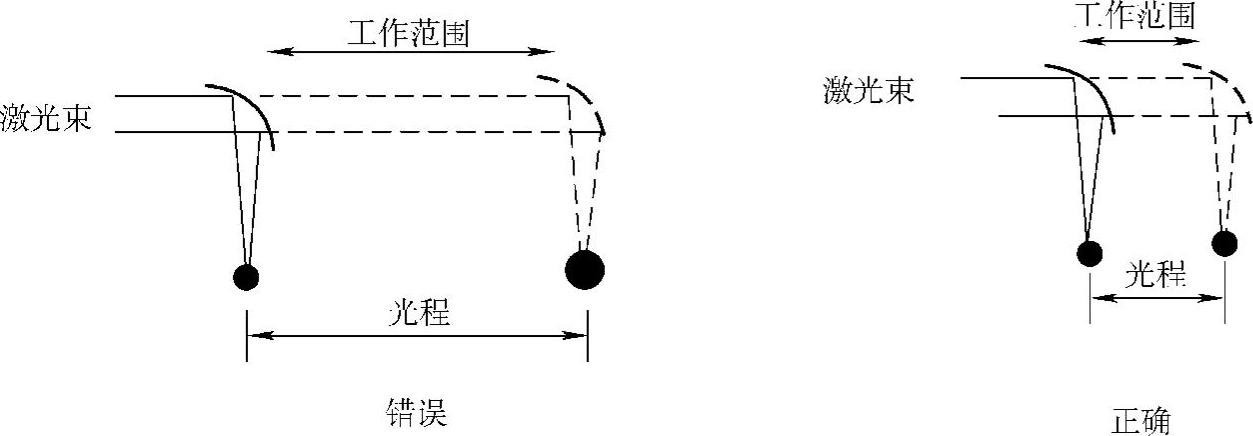

图6-17 加工范围内光程长度不宜变化太大
