要点167  高速切割时不宜使用简易喷嘴

为了提高喷嘴压力，提高切割压力而又避免产生正激波，可采用特殊设计的喷嘴。例如，可使用较高气压的高速喷嘴，能避免形成正激波的非圆喷嘴和能提高中央气流背压的双层喷嘴等（图6-58）。

图6-56 透射式与反射式聚焦系统

(https://www.daowen.com)

图6-57 聚焦系统的类型

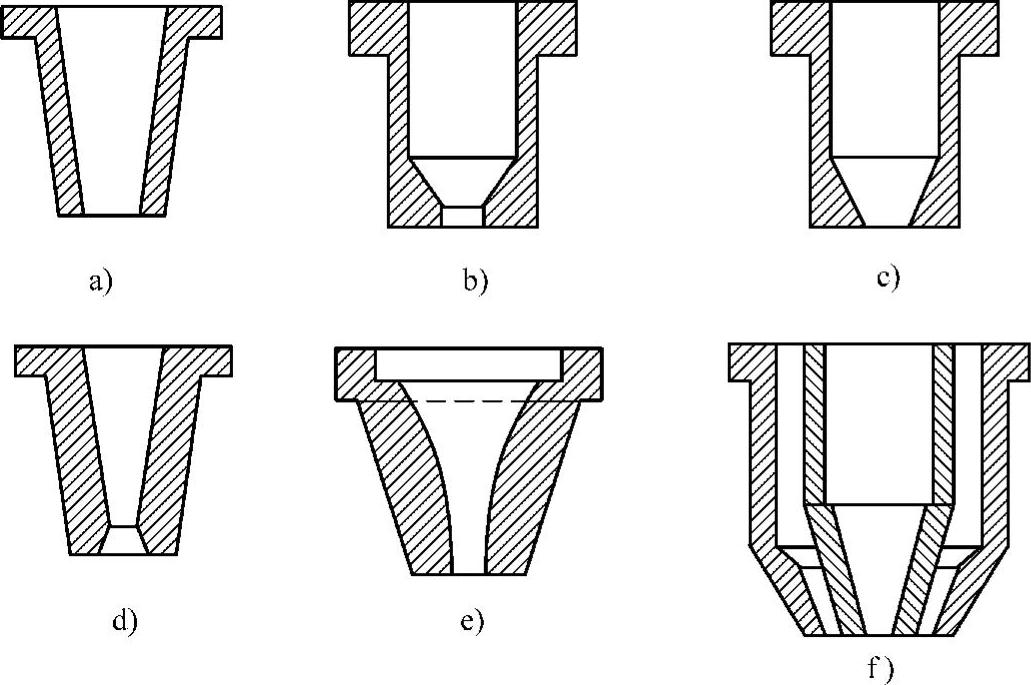

图6-58 几种形式的喷嘴

a）锥形喷嘴 b）收缩准直形喷嘴 c）准直收缩形喷嘴 d）收缩扩张形喷嘴 e）高速喷嘴 f）双层喷嘴
