要点213  选用缝焊机的一般要点

要点213 选用缝焊机的一般要点

1.注意缝焊机滚轮的加压方式的选择

与传统的纵向加压滚轮缝焊机相比，现代缝焊机在电极加压滚轮的加压方式有很多改进，即除了纵向加压滚轮外，还十分注重对横向加压滚轮缝焊机（图9-21）的开发。

采用横向加压滚轮缝焊机的主要理由是：焊件的结构特点是焊缝分布在焊件边缘（如图9-22中的盒式燃油箱），焊接过程中，焊件不会伸进缝焊机的二次回路中（图9-23），从而也就不会引起焊接电流的变化，结果焊缝的几何尺寸（主要指焊缝的宽度）稳定可靠。

图9-21 典型座式横向加压滚轮缝焊机

图9-22 盒式燃油箱

但由于某些焊件结构性的限制，要进行电阻缝焊，还必须采用纵向加压滚轮的缝焊机，如图9-24所示的箱式燃油箱，其壳板上有一条纵向焊缝，就必须采用纵向加压滚轮方式的缝焊机。由于焊缝分布在焊件中间部位，且壳板必定要伸进缝焊机的二次回路中，也就必然会引起焊接电流的变化，造成焊缝越来越窄。

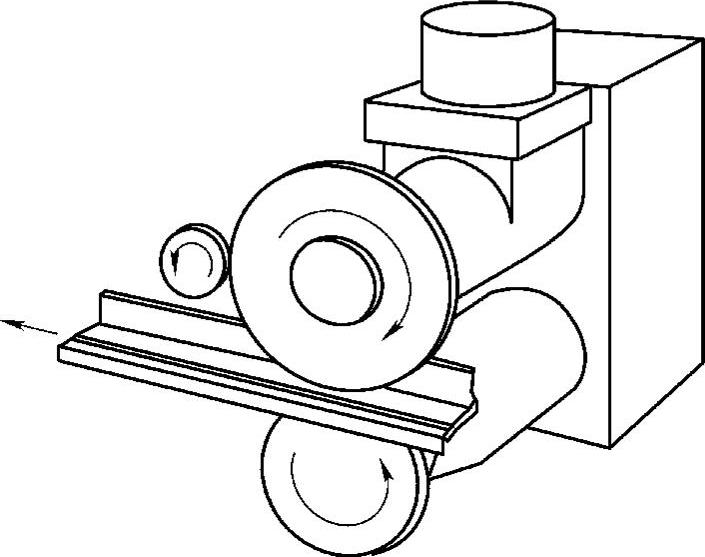

图9-23 横向加压滚轮缝焊机的焊接状态

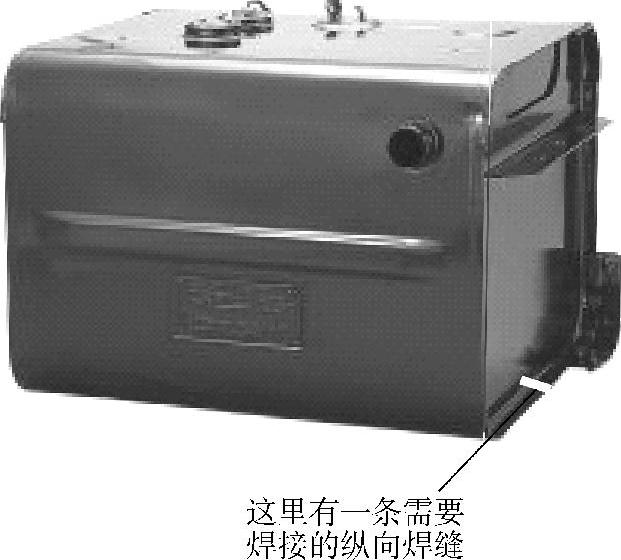

图9-24 箱式燃油箱

为此，在选用纵向加压滚轮的缝焊机的同时，还要求有焊接电流跟随焊缝长度进行补偿的微机控制系统。

2.注意对滚轮清理附属功能的选择

因为长时缝焊时，滚轮会磨损和粘连焊渣，因此现代的缝焊机非常注重对滚轮清理、整形等附属功能的开发和完善。

对于大批量生产的线上缝焊机，应充分减少停机修磨、更换辊轮电极的时间，为此，专业缝焊机生产厂家精心设计缝焊机附属去渣辊装置、电极辊边缘整形刀（图9-25）。

3.注意对控制系统功能的选用

现代缝焊机基本上实现了全面微机化控制，为此，应从以下几方面考查控制系统的功能：

1）是否存储有多套焊接程序、是否多种压力控制。

2）是否能对焊接电网电压波动进行补偿。

3）是否有焊接电流渐增补偿功能。

4）是否有轮盘磨损电流渐增补偿功能等。
