要点214  注重对缝焊机二次回路的考查

缝焊机二次回路设计的好坏，关系到焊接长时工作的温升和焊接稳定性。

其中的主要考查重点是：

1）缝焊机二次回路的铜排截面是否足够大、散热的问题是否考虑周全。

2）对于滚轮移动的缝焊机是单变压器单滚轮供电方式、还是双变压器双滚轮供电方式（图9-26）。

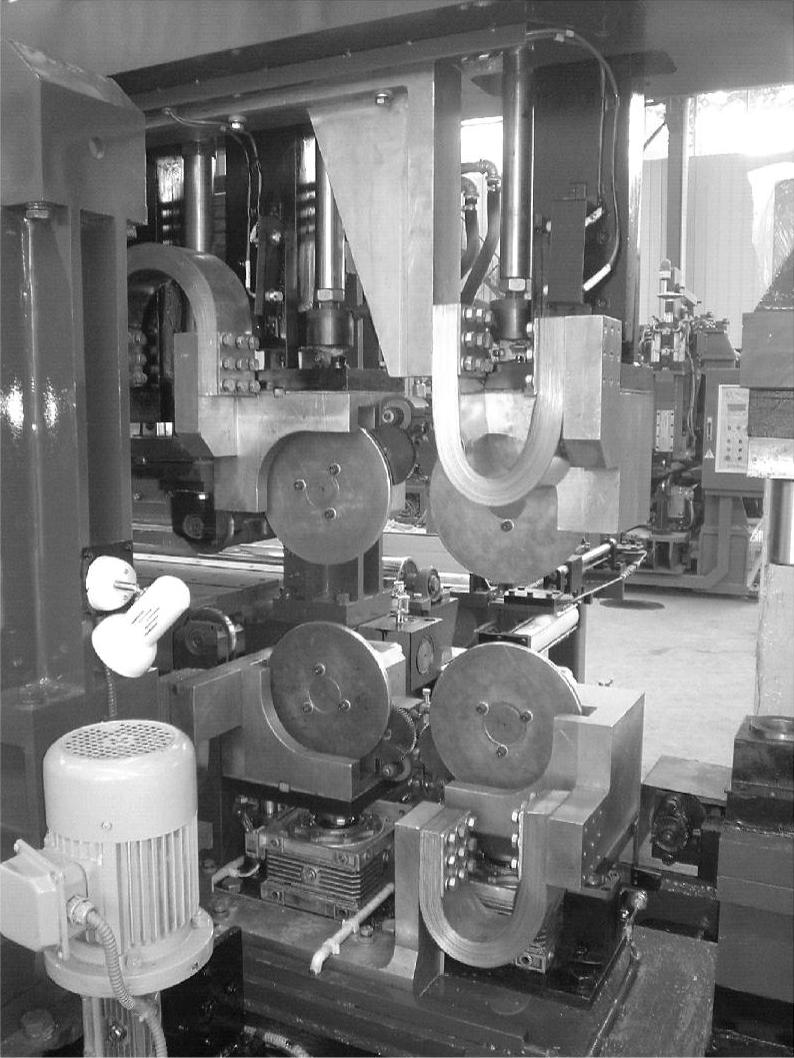

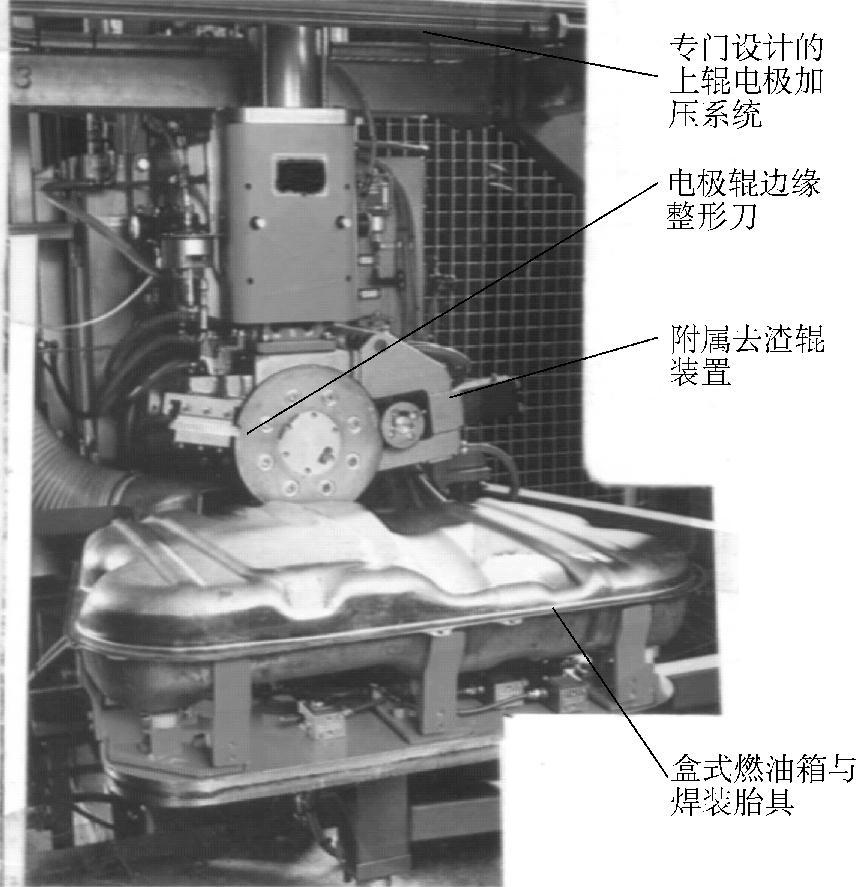

图9-25 燃油箱专用横辊缝焊机（ABB）

图9-26 一种精细设计的缝焊机二次回路

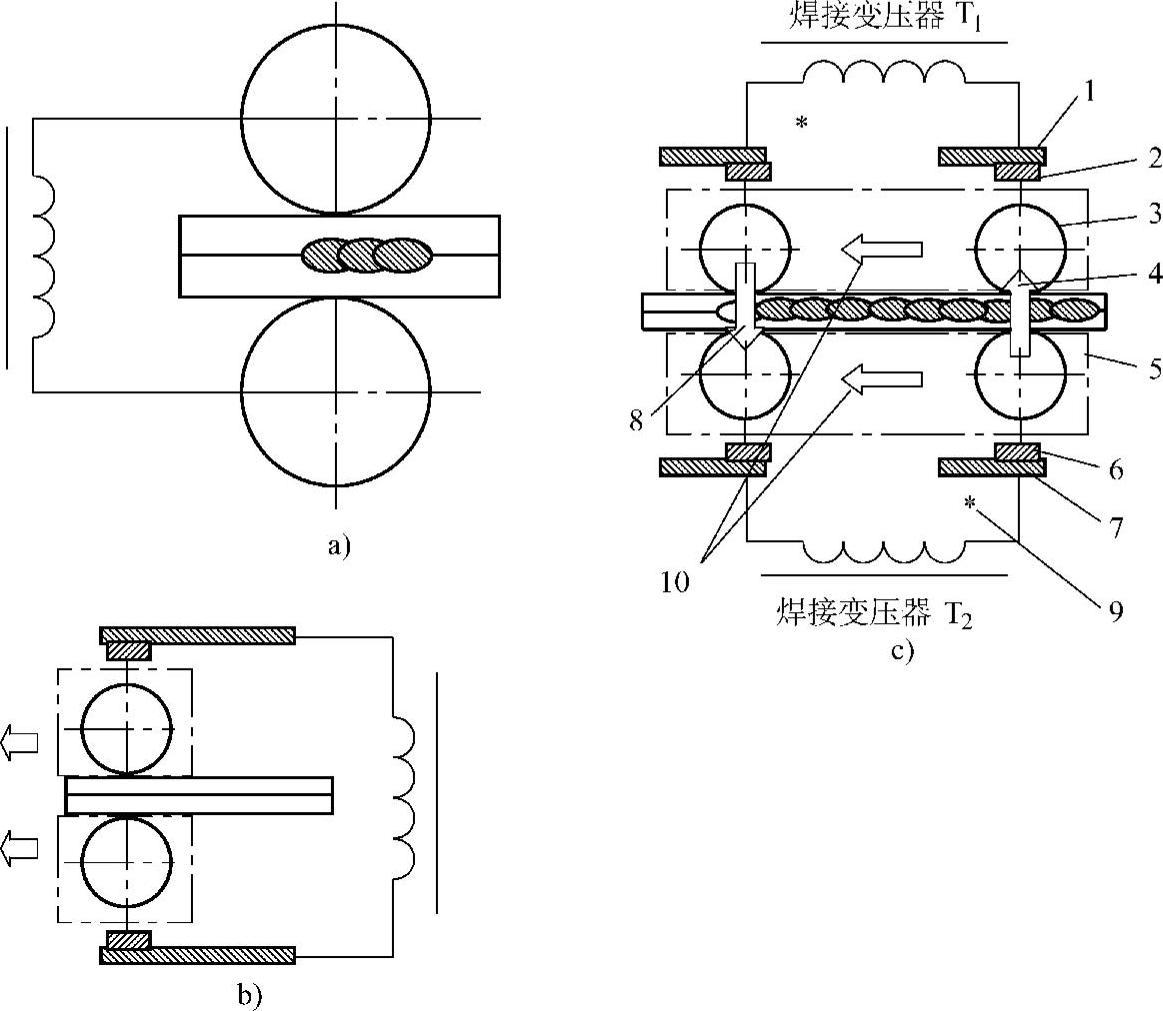

图9-27所示给出了滚轮移动的缝焊机单变压器单滚轮供电方式、双变压器双滚轮供电方式。

图9-27 单滚轮组合与双滚轮组合的缝焊机

a）单变压器、固定单滚轮对缝焊机的二次回路 b）单变压器、动单滚轮组合缝焊机的二次回路 c）双变压器双滚轮组合缝焊机的二次回路

1—上电极导流铜排 2—上电极导流滑块 3—上电极组合 4—“回火”电流 5—下电极组合 6—下电极导流滑块 7—下电极导流铜排 8—焊接电流 9—焊接变压器的同名端符号 10—上、下电极组合的整体移动方向
