2.3.1 LED-UV印刷技术

1.LED-UV固化装置

LED是Lighting Emitting Diode的缩写，即“发光二极管”。LED具有低电耗、长寿命、小型化、轻量化、高应答性、高输出性，以及不含水银成分等许多优点，被称为“解决环境问题的一张王牌”。

近紫外波段发光的LED-UV装置，在印刷领域用于替代汞灯、卤素灯、钠灯，以及喷墨印刷和胶印机的干燥装置上。在胶印机干燥装置上，使用的LED-UV固化装置及在单张纸胶印机上的安装见图2-5。它由一排无间隙排列的高输出发光微型组件组成。

图2-5 LED-UV固化装置及在单张纸胶印机上的安装

a）LED紫外固化装置 b）安装在单张纸胶印机上的紫外固化装置

目前LED-UV照射强度比传统的UV灯弱。传统UV灯照射范围为150～300mm，而LED-UV照射范围是20mm左右。LED-UV有效照射范围见图2-6。因此，LED-UV固化装置照射光源与纸张的距离要小得多。一般传统UV灯距纸面距离是100～150mm，而LED-UV固化装置照射光源距纸面距离是10～20mm。

2.LED-UV固化装置的优点

1）油墨瞬间固化。

2）不产生臭氧，无需配备排气管道，耗电低（只有传统UV灯的1/9），经济性好，减少CO₂排放，有利于环保。

3）附属设备小型紧凑。

4）灯具可以瞬间点燃或熄灭，寿命长（是传统UV灯的10倍以上），发热量少。

5）应用LED-UV固化装置，功率低、发热少，可以防止非耐热承印材料变形问题，也不会使纸张失去水分而变形，手感变化、产生静电等。

3.LED-UV固化装置存在问题和解决方法。

1）在机器速度16000张/h时，LED-UV固化装置与纸张的距离是15mm。这对于一般纸张印刷保证四色叠印油墨干燥是没有问题的。但在纸张厚度超过0.3mm时，由于纸张挺度提高，需要增加纸张弯曲控制措施，否则，可能因为纸张与LED-UV固化装置接触而产生蹭脏。

图2-6 LED-UV有效照射范围

2）由于刚刚印刷的油墨是凹凸不平的，如果瞬间干燥，这种凹凸不平就会固定下来。凹凸不平会出现光的漫反射而影响印刷品的光泽。为了给油墨自然流平一些时间保证光泽，在不增加收纸部分空间的情况下，对收纸部分进行改进，增加两个滚筒。图2-7示出LED-UV胶印机收纸部分的改进。

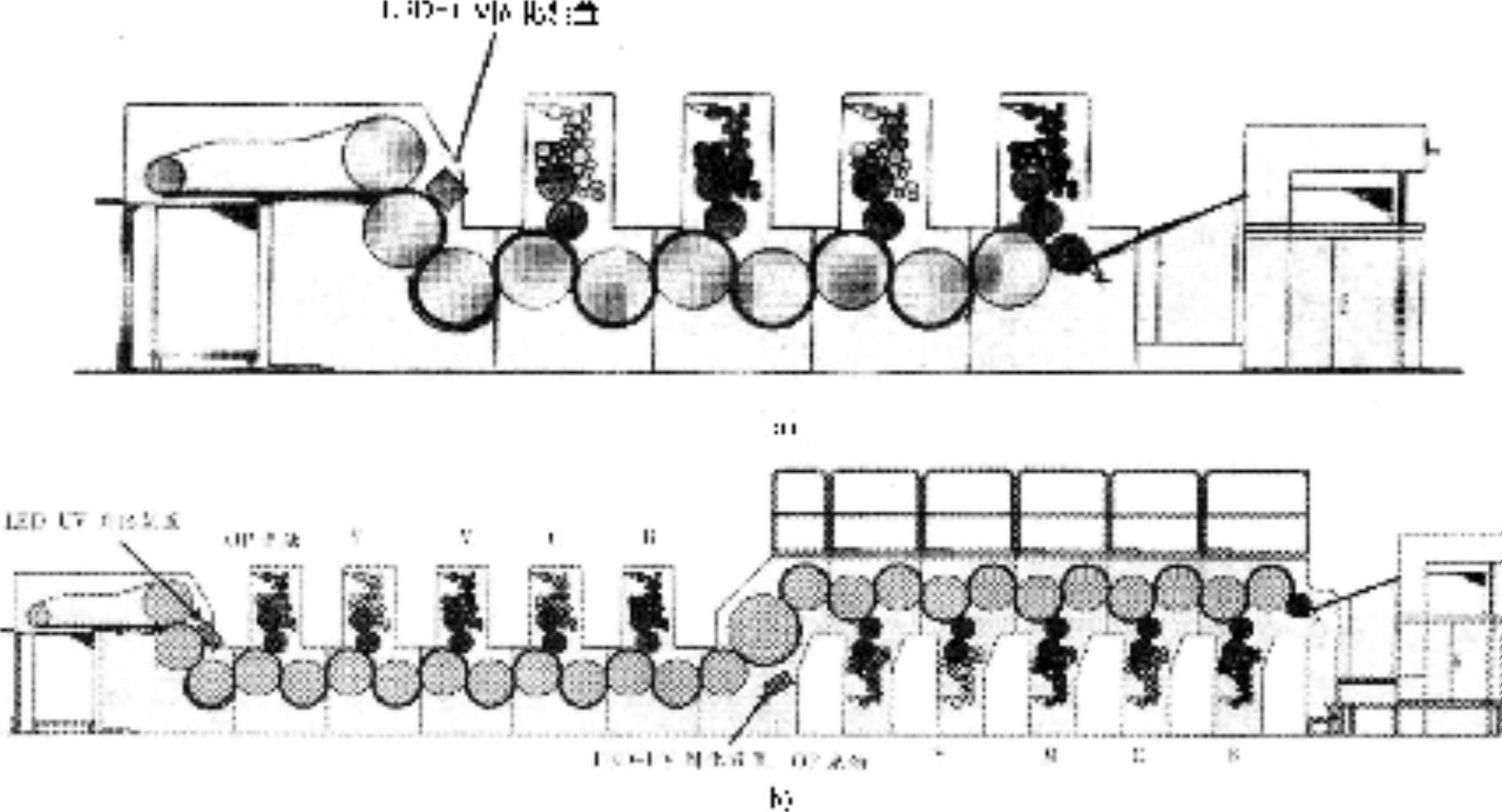

图2-7 LED-UV胶印机收纸部分的改进

a）单张纸胶印机 b）双面胶印机

3）与LED-UV固化装置配套的油墨比UV油墨贵。
