3.4.2  真空（负压）输纸带输纸

3.4.2 真空（负压） 输纸带输纸

1.真空输纸带输纸装置

由于胶印机的速度不断提高，现在多数已经达到或超过15000张/h。输送带和压轮组成的摩擦式输纸装置，已经不能适应对输纸平稳性和定位准确的要求。因此，现代高速胶印机普遍采用如图3-2所示的真空（负压）输纸带输纸装置。

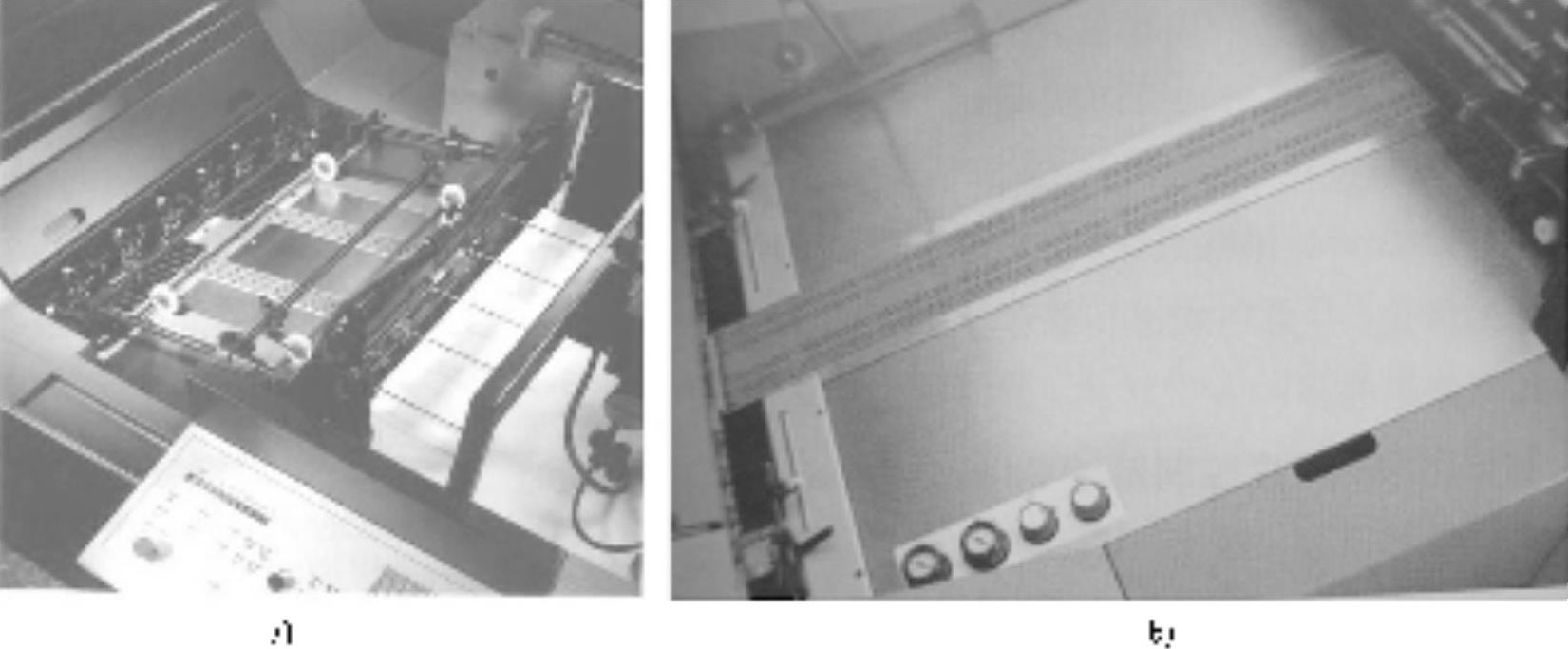

图3-2 真空输纸带输纸装置

a）两根真空输纸带 b）一根真空输纸带

真空（负压）输纸带输纸装置有两种：

（1）两根真空输纸带（图3-2a）采用两根真空输纸带，要求两根真空带的速度和吸附力必须保持一致，以保证纸张的平稳输送，不产生歪斜。

（2）一根真空输纸带（图3-2b）采用一根较宽的真空输纸带，可以解决两根真空输纸带可能导致纸张输送失衡的问题；但在纸张幅面很大时，也可能出现问题。

一般采用真空输纸带后，输纸台上的压轮等辅助装置全部取消（图3-2b）结构简单。也有部分厂商在采用真空输纸带后，仍保留输纸台上部分压纸轮（图3-2a）。

由于输纸台面上的压纸轮等基本上全部取消。不仅结构简单，调整方便，而且可以解决纸张表面划伤和蹭脏的问题。

2.真空输纸带输纸工作原理

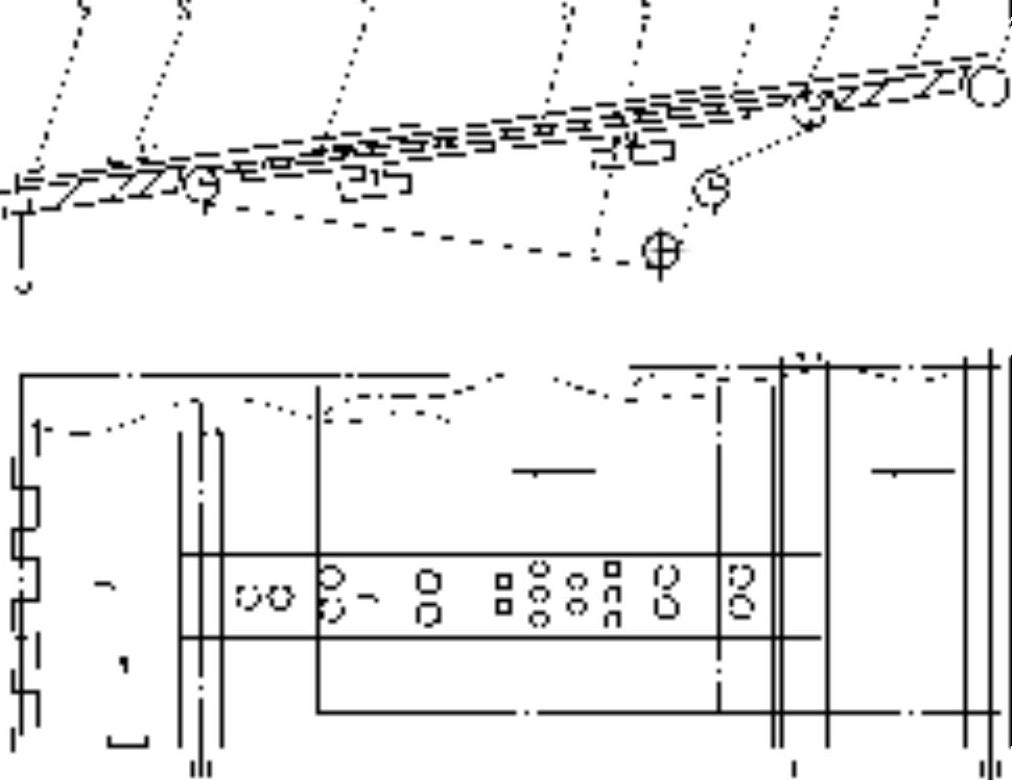

真空输纸带输纸原理如图3-3所示。真空输纸带5本身带有孔。输纸板4下方一般有两个不同负压的气室。气室上方的输纸板4上打有按一定规律排列的吸气孔。气室真空度由气泵或排风扇控制。输纸板上的纸张，由气室的负压通过输纸板和输纸带上的孔吸附在输纸带上，并随输纸带向前运动至前规9处。由于气室负压可以调整，因此可以保证不同纸张的吸附力，使纸张不会产生歪斜而平稳准确地输送。对于连续（重叠）式给纸，真空带吸附的是纸张前边输纸步距的那部分纸张。

图3-3 真空输纸带输纸原理

1—接纸辊 2—接纸台 3—输纸带辊 4—输纸板 5—真空输纸带 6、7—吸气室 8—侧规 9—前规
