3.4.3 变速输纸
现代单张纸印刷机的速度越来越高，因此给纸机的速度必然要随之提高。例如：15000张/h的机器，给纸速度达到4.2张/s，速度20000张/h的机器，给纸速度达到5.6张/s。给纸机速度提高后带来两个新问题：一是厚纸高速撞击前规，可能使纸张回弹，而薄纸可能前端弯曲变形，造成定位不准；二是纸张在前规定位时间太短。两者都可能造成纸张在前规定位不准，从而引起套印不准。
为了解决以上两个问题，便出现了变速输纸技术。其原理是：在给纸机纸张输送带的传动中，增加一套变速机构。纸张在输纸台板上，开始的大部分时间加快运动；在到达前规150～220mm时，纸张减速。一般纸张到达前规时，纸速约为匀速输纸速度的60%～80%（70%左右），使纸张更平稳的到达前规，以提高定位精度。具体纸速降低多少，要视机器速度和纸张情况而定。因为降速太多，在加速阶段，纸速和纸张的加速度值将很高，两者同样会影响纸张输送平稳性。降速太少，又可能达不到预想的效果。常用的变速机构如图3-4所示。下面介绍两种变速机构。
1.偏心齿轮-四连杆变速机构
偏心齿轮-四连杆变速机构的结构如图3-5所示。齿轮1为主驱动轮，在其侧面的偏心轴上固定着齿轮2，随着齿轮1一起旋转。齿轮2与齿轮5、齿轮5与齿轮4由活套在它们轴头上的连杆6和3保证它们之间的相互啮合。由于齿轮2是偏置固定在齿轮1上的，在随齿轮1匀速转动过程中，由于齿轮2分度圆上每一点到回转中心的半径不同，所以齿轮2与齿轮5的啮合点的速度随时在变化，以此改变齿轮5和齿轮4的旋转速度。齿轮2、5啮合点，离齿轮1的旋转轴最远和最近处的相应速度，即为最大和最小速度。齿轮4带动输纸带主动辊，这样输纸带速度便不断变化，从而实现变速输纸。曼罗兰R-700、秋山JP-1040、我国通业印刷机械公司的高速给纸机，都采用这种变速机构。
2.非圆齿轮传动变速机构
非圆齿轮传动变速机构如图3-6所示。图中中间的非圆齿轮匀速转动，显然，与中间非圆齿轮啮合的上边的输纸带齿轮作变速回转运动，从而实现变速输纸。与中间非圆齿轮啮合的下边的齿轮也作变速回转运动，其作用是平衡非圆齿轮转动引起的不平衡转矩，改善转动的动力性能。日本三菱公司钻石3000胶印机给纸机，采用这种非圆齿轮传动变速输纸机构。

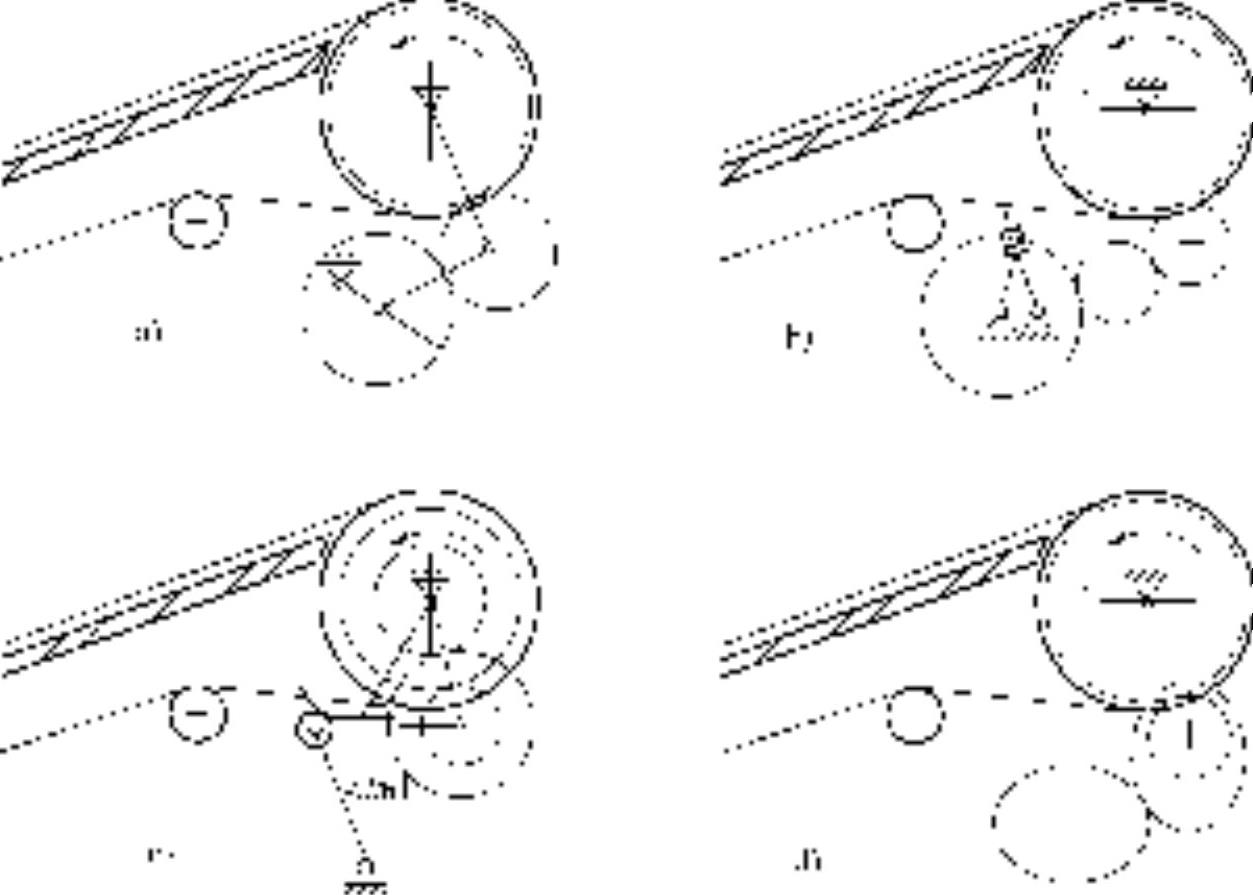

图3-4 变速输纸机构
a）偏心齿轮-四连杆机构 b）双曲柄-齿轮机构 c）凸轮-四连杆齿轮机构 d）椭圆或非圆齿轮机构

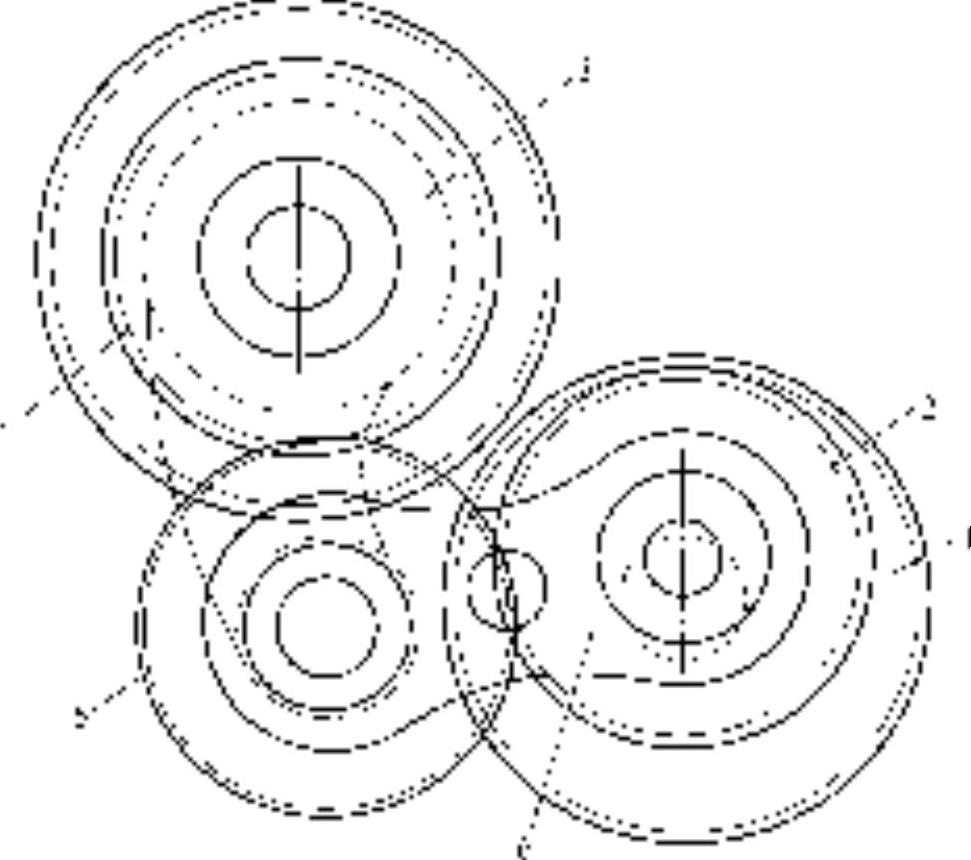

图3-5 偏心齿轮-四连杆变速机构
1、2、4、5—齿轮 3、6—连杆
图3-6 非圆齿轮传动变速机构
