3.气动拉规

（1）结构和工作原理 气动拉规结构如图3-7所示。特点是没有压纸滚轮，利用往复移动的吸气盘2吸住纸张，将纸张拉到定位板定位。吸气盘往复移动由端面凸轮4驱动。吸气盘2上面有六排气孔，在拉纸定位时，接通负压气路，负压气流将纸吸在吸气盘2上。完成侧定位纸张被递纸牙叼住后，气孔接通吹气气路，气孔吹气，消除吸气时残留真空度，使纸张飘起，便于纸张向前输送。

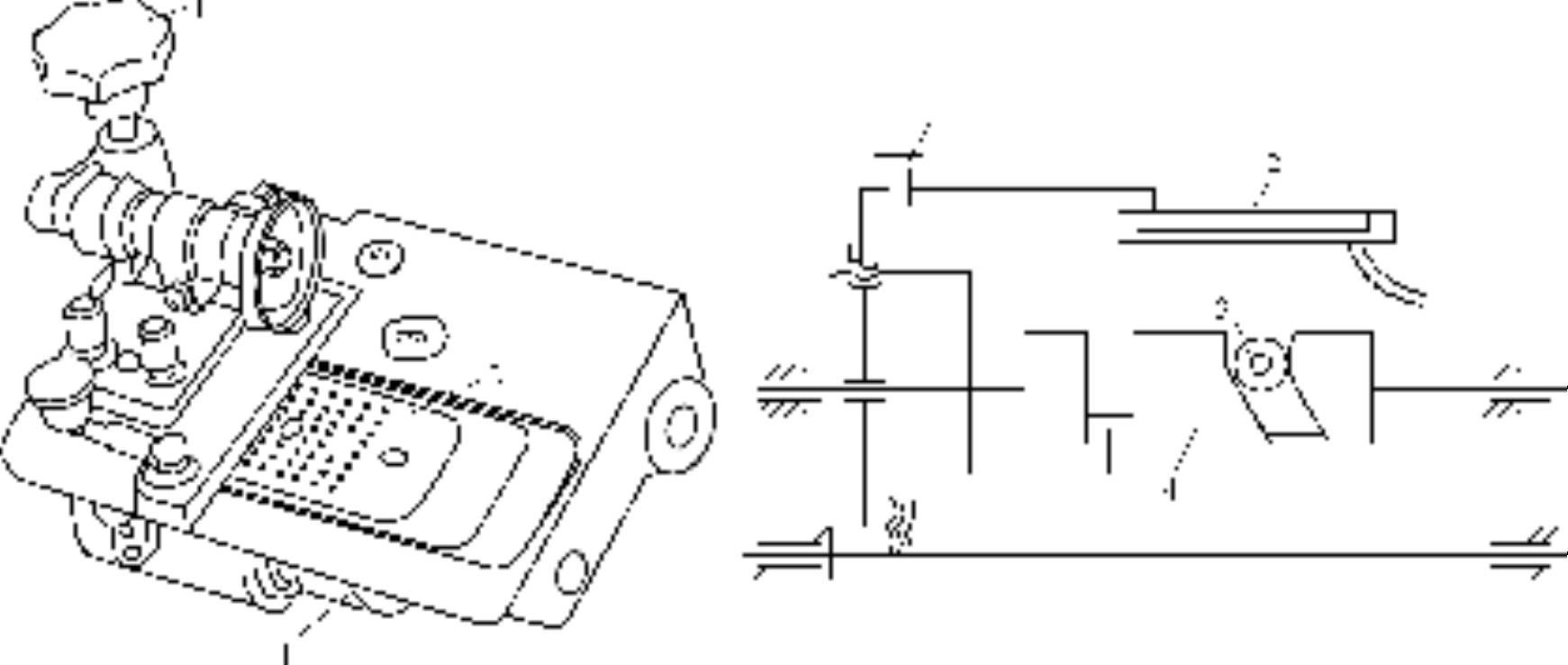

图3-7 气动拉规

1—手柄 2—吸气盘 3—滚子 4—端面凸轮

吸气盘气量大小根据纸张情况，可以单独调整。特别是吸风大小，对于纸张侧定位至关重要。

（2）气动侧规的特点 主要特点如下：

1）适应性强：适应各种承印材料，特别是对特薄或特厚纸定位稳定性都很好。对特殊承印材料，例如塑料薄膜、金属箔等仍然能很好定位。

2）拉纸定位移动是减速运动，稳定性好，有利于提高定位精度。

3）无压纸滚轮，不会损坏纸张，不会蹭脏画面。

4）无压纸滚轮，不必等待纸张全部通过才能拉纸，减少定位时间，对提高机器速度有利。

5）缺点是在纸张易掉毛、掉粉时，可能造成气路堵塞，因些使用气动应注意检查和及时清洗气路。
