无侧规传纸装置

不同机器的无侧规传纸装置的结构不同，但原理基本相同。高宝Rapida105无侧规传纸装置如图3-8所示。此结构比较典型。

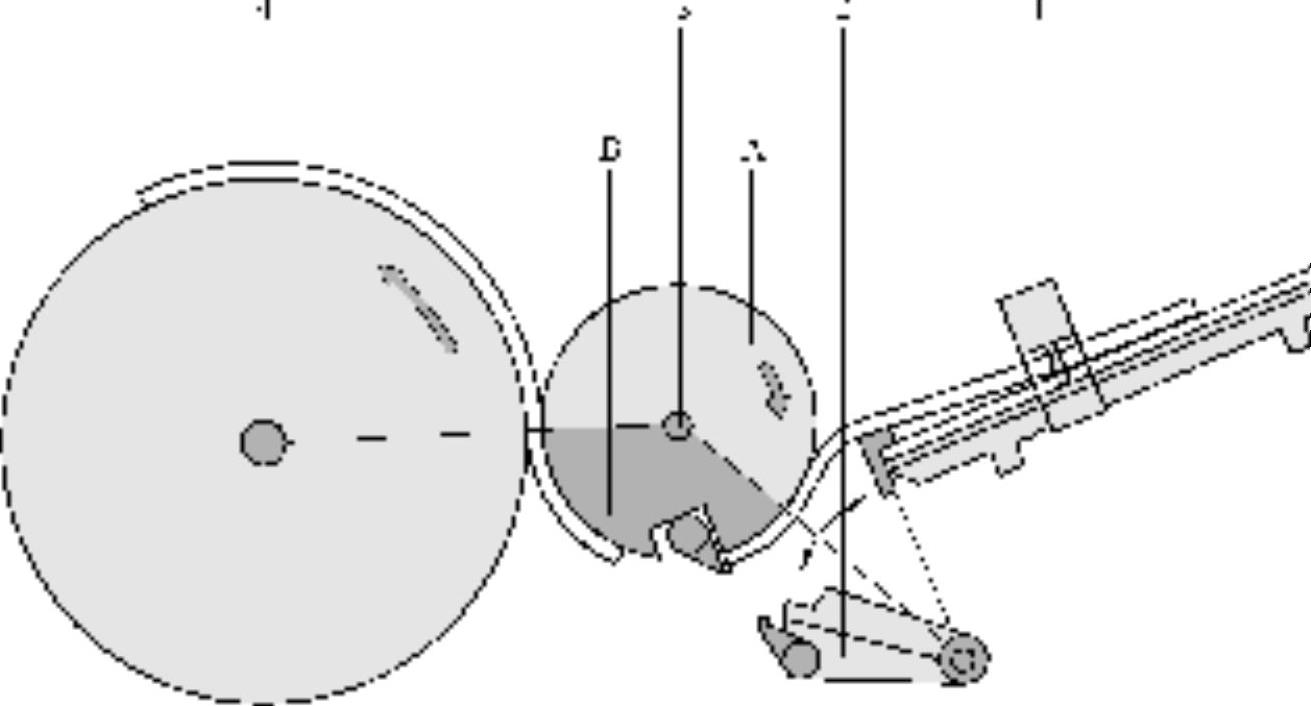

图3-8 高宝Rapida105无侧规传纸装置

1—光电感应装置 2—递纸机构 3—传纸滚筒 4—压印滚筒

A—叼纸牙排横向粗调阶段 B—叼纸牙排横向精调阶段

其工作原理如下：

1）纸张未到达前规前，由安装在原侧规位置的两个光电感应装置1（电眼），对纸张边沿不断扫描，并将纸张边沿位置的扫描结果准确地反馈到控制系统。

2）控制系统根据纸张位置的数据信息发出指令，由传纸滚筒3上控制牙排轴位置的伺服电动机，对传纸滚筒3的牙排位置进行初步调整，即在图3-8的A部分时间内不断调整。

3）经过初步调整定位的传纸滚筒牙排，接过纸张后，到纸张交给压印滚筒4前的时间内，即图3-8的B部分时间内，再根据控制系统的纸张位置指令，对牙排位置进行精确定位调整。

4）传纸滚筒将准确定位的纸张交给压印滚筒4。
