5.2.3  叼纸牙开闭和自动调整装置

1.共轭凸轮开闭叼纸牙

秋山国际的压印滚筒和传纸滚筒叼纸牙，采用如图5-15所示共轭凸轮开闭叼纸牙，并取得专利。共轭凸轮开闭机构确保叼纸牙排上左右叼纸牙同时开闭，纸张交接顺畅，可以解决纸张扇形变形，并且降低叼纸牙轴滚轮的磨损。

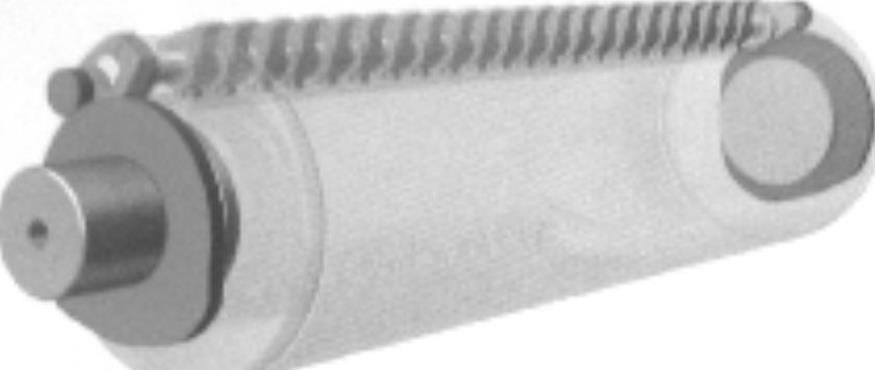

图5-15 共轭凸轮开闭叼纸牙

2.叼纸牙自动调整

在纸张厚度有较大变化时，叼纸牙必须调整。采用人工调整费时费力，而且很难调整得咬紧力完全一致。现在很多机器都采用在控制台上的纸张预设装置自动调整。高宝公司的叼纸牙垫具有一定的弹性，当需要调整叼纸牙时，通过自动调整机构调整叼纸牙轴内的扭簧扭力即可。实际上是叼纸牙垫不调整，调整叼纸牙轴内的扭簧扭力就调整了叼纸牙的高低。

曼罗兰公司在ROLAND 700HiPrint机上，可以选购配件QuickChange Job-Transferter的自动调整系统。曼罗兰公司的实际演示表明，150lb（1lb=0.4536kg，下同）薄纸转换到600lb厚纸板的印刷机，设定在1min内即可完成，无需像以往那样用手动调整滚筒叼纸牙的高度。利用QuickChange Job-Transferter的自动调整系统，不管多少色组，都只需要2s即可将各滚筒叼纸牙的高度全自动设定完成。这样快速转换厚薄印件的能力，不仅高效，而且调整准确，确保不同厚薄印件胶印的高质量。
