5.2.2  解决甩角装置

甩角是单张纸胶印机比较头疼的问题。秋山国际采用可弯曲递纸牙轴、三菱公司采用旋转式叼纸牙装置来缓解甩角问题。

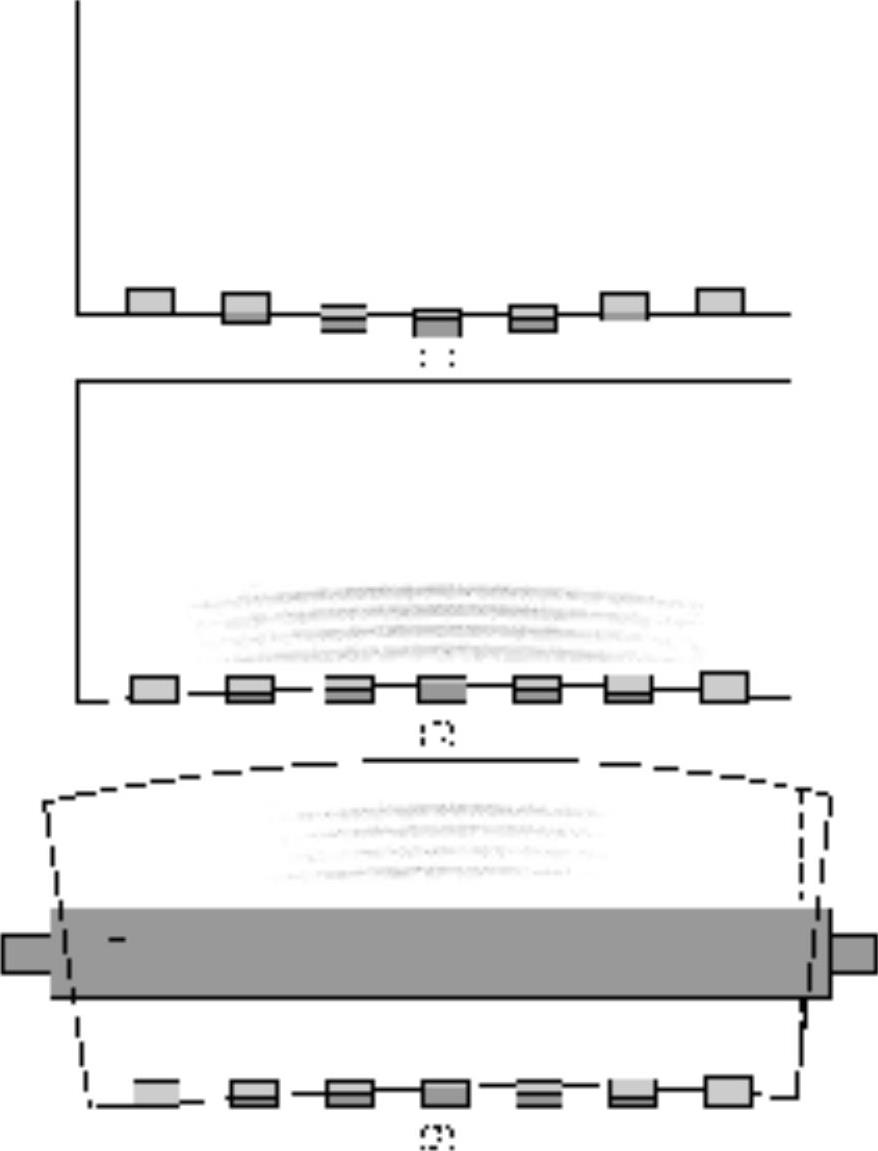

图5-13 纸张预变形解决甩角问题工作原理

1.可弯曲的递纸叼纸牙轴

秋山国际胶印机采用可弯曲递纸牙轴缓解印刷甩角问题。图5-13示出纸张预变形解决甩角问题工作原理。在递纸牙叼纸时，递纸牙轴弯曲一个微小的弧度，形成中间叼口小，两端叼口大的情况，如图5-13（1）所示。在把纸张交给传纸滚筒和第一印刷机组压印滚筒时，都是中间叼口小，两端叼口大，纸张中间受挤压，如图5-13（2）所示。当纸张进入第一印刷机组，在滚筒压力下，纸张从叼口到拖梢会向左右两侧伸长，如图5-13（3）所示。纸张在这种状态下进行第一色印刷后，纸张拖梢有些弹性收缩，即印刷的图像左右会变窄。在以后各色印刷时，纸张吸收水分，拖梢向左右伸长，弥补第一色印刷后纸张拖梢的收缩，因此，能够较好地解决印刷中由纸张变形而出现的甩角问题。不同的纸张和不同的印刷工艺，纸张变形不同，所以递纸牙轴的弯曲也应该不同。

2.旋转式叼纸牙

和可弯曲的叼纸牙轴作用类似，三菱公司研制一种如图5-14所示旋转式叼纸牙。叼纸牙可以绕牙轴转动一个角度，从而改变叼口咬纸量，印刷中这些转动的叼纸牙再转回原来位置，借助印刷压力和湿润液作用，可以改变纸张扇形变形大小和方向，即扇形加大或收窄叼口叼纸量变化大小，决定扇形变形大小。

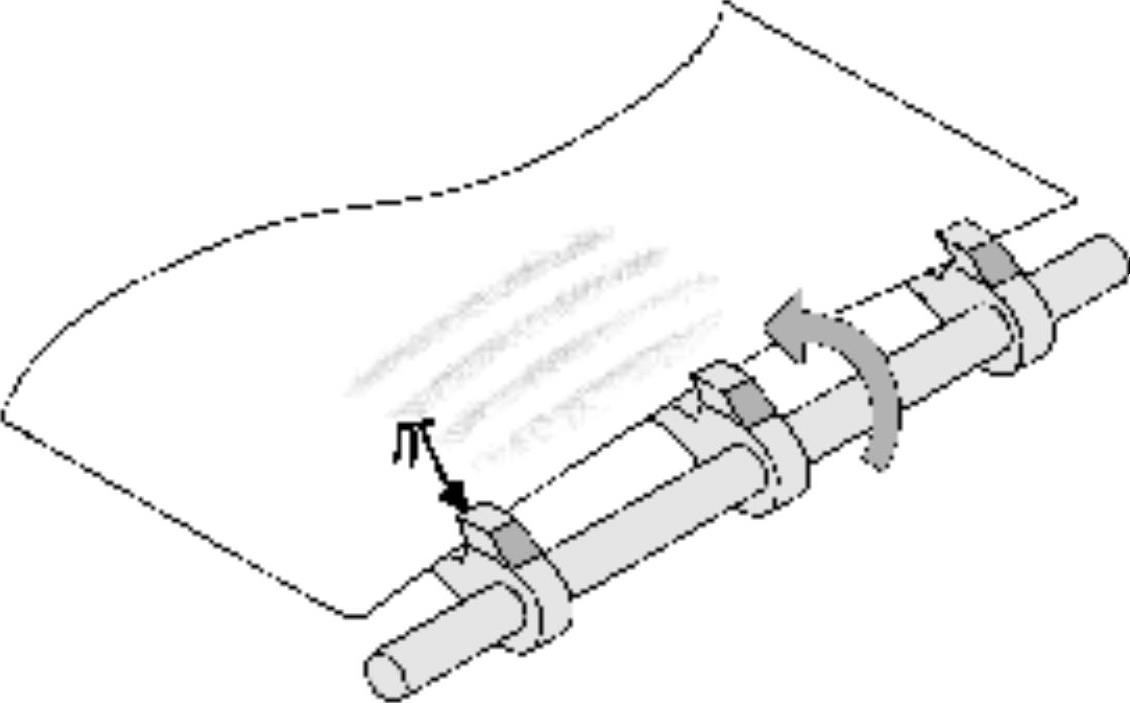

图5-14 旋转式叼纸牙
