5.7.3  传纸滚筒防蹭脏和风量导向系统

1.传纸滚筒的防蹭脏装置

刚刚印刷的油墨还没有干燥就进入传纸滚筒，容易造成画面蹭脏。一般可以将传纸滚筒表面经过特殊处理，使其不沾或很少沾油墨，或在传纸滚筒上套一个可以更换的纤维套。也有的把倍径传纸滚筒设计成“一”字形，如图5-6（3）所示，把三倍径滚筒设计成三角形如图5-5所示，另加吹风形成气垫，使纸张传递过程中，画面不与传纸滚筒表面接触，彻底解决蹭脏，但成本较高。

2.快速转换风量导向系统

单张纸胶印机的纸张从给纸到收纸的传递过程中，许多地方采用气体控制。主要包括给纸机的纸张分离的吹风和吸风、真空输送带、前规纸张真空制动装置、气动拉规；印刷机组的传纸过程的气垫风量、吸嘴真空度；收纸的风扇及卷纸吹风、制动辊、平纸器等的风量、风压的控制和储存设定。在更换活件时，如果一个一个地对机器的各部位调整，不仅费时费力，而且一次难于调整准确。曼罗兰的QuickChacnge Air快速转换风量导向系统，可以在主控制台上，精确设定各部位最优化的风量，并将最优化设定值记录，供重印或类似印件风量预设。减少风量设定时间，提高开机率，减少过版纸。

高宝利必达105传纸过程采用吹风系统，可以使纸张从一个机组“飘”到另一个机组。并且可以在主控制台通过触摸显示屏，精确调整和控制导纸风量。调整到最佳风量时，可以记录保存，在以后印刷同类纸张时，调出使用。

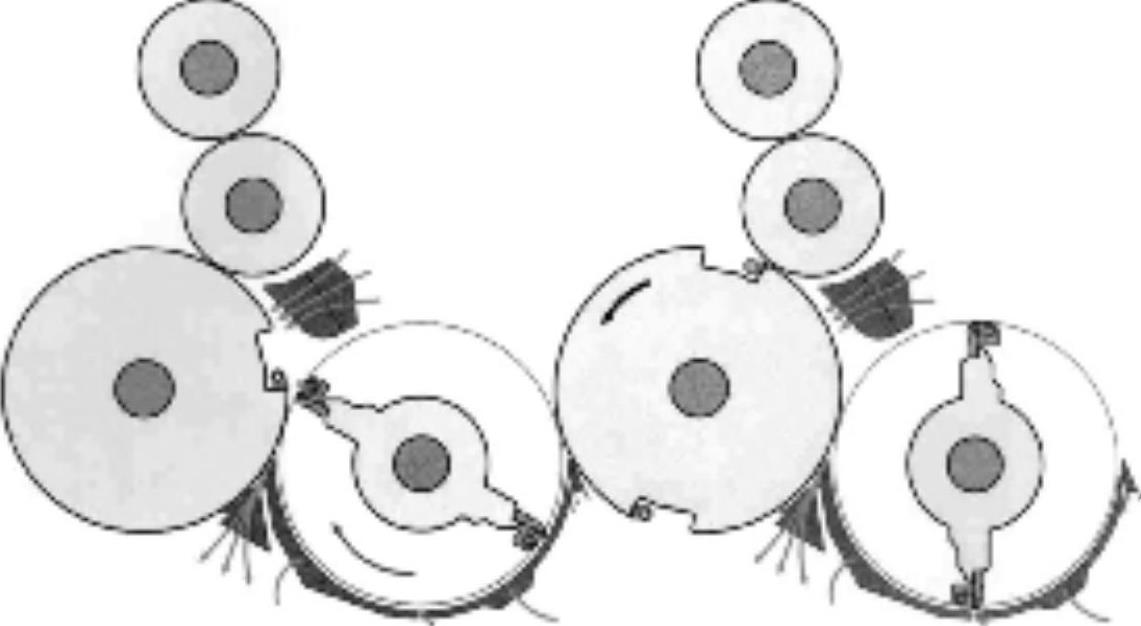

图5-32是高宝大幅面胶印机压印滚筒和传纸滚筒的Venturi导纸装置。包括胶皮滚筒

图5-32 压印滚筒和传纸滚筒的Venturi导纸装置

和压印滚筒之间的防止纸张用力撞击挡块的吹风、压印滚筒前方的吸气装置、标准的和大重量的纸板用的机械导纸杆，以及传纸滚筒下方的一个吸气箱。正确调整风量，纸张传递中将不会与滚筒接触。Venturi导纸系统的调整，可以在ErgoTronic控制台上预置。

海德堡的纸张间隔控制技术，纸张在从进纸到收纸的整个传输过程中可免于划痕。在最后一个印刷单元上装有超声传感器，用于测量纸张与导向装置之间的距离。它根据预先确定的特性曲线来调节气流，以实现无接触式传纸。这一过程完全是全自动控制，可适用于任何重量的纸张，还可大幅缩短生产准备时间。
