海德堡清洗装置

图5-34示出海德堡滚筒清洗装置。该系统结构简图如图5-34a所示，由清洗布卷装置和两套清洗剂喷嘴系统组成。清洗装置可以装在胶皮滚筒或压印滚筒上（见图5-34b），对其进行清洗。图5-34c是清洗布卷装置，它由放卷、收卷和气动压板组成。清洗布卷装在放卷轴上，使用过的清洗布由另一个卷轴收起来。清洗布的宽度与印刷滚筒宽度相等。清洗剂通过喷嘴喷到印刷滚筒上。在清洗布和滚筒表面接触处，由压缩空气控制的压板把清洗布压到滚筒表面，如图5-34b所示。利用清洗布和滚筒表面的相对运动，对其脏物进行擦洗。用过的清洗剂可以部分收回。

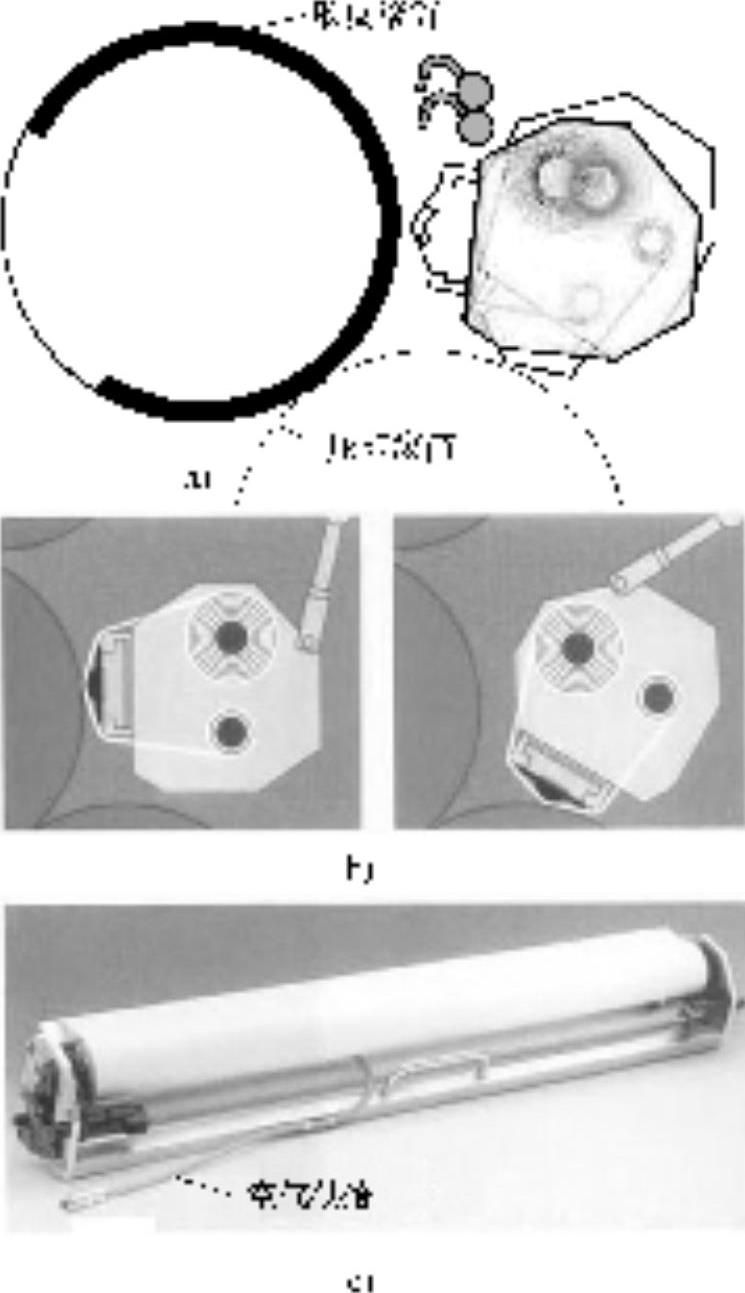

图5-34 海德堡滚筒清洗装置

a）组成 b）安装位置 c）清洗布卷装置
