7.4.3  高速喷射润湿装置

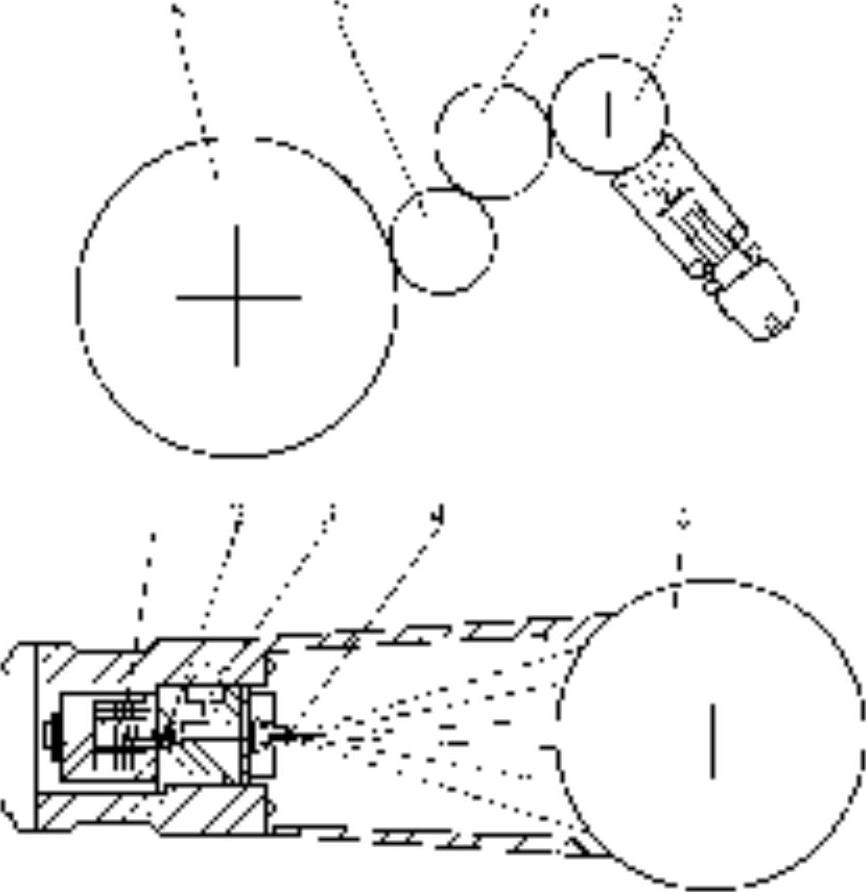

高宝、高斯等公司的报纸卷筒纸胶印机采用高速喷射润湿装置。图7-10示出高宝卷筒纸胶印机喷射湿润装置。上图示出三根水辊（接水辊5、窜水辊6、着水辊7）和高速喷射供水装置的组成；下图示出高速喷射供水装置的结构。

具有一定压力的润版液，由储液箱经分配阀注入润版液槽3，高频率振动的电磁阀1，其阀芯在电磁阀和压缩弹簧2的作用下，按电磁阀的频率不断打开和关闭喷口。当喷口打开时，润版液槽3内的润版液在压力作用下，经喷嘴4的细孔成扇面形，喷射到接水辊5上，经窜水辊6窜匀后，由着水辊7将润版液传到印版滚筒8上。由于喷嘴是水平方向呈八字形，垂直方向是极小的窄缝，所以，实际喷射的扇面应该在接水辊5中心线方向上。下图所示只是为了说明喷射的扇面，实际喷射扇面是在水平面上。

图7-10 高宝卷筒纸胶印机喷射润湿装置

1—电磁阀 2—压缩弹簧 3—润版液槽 4—喷嘴 5—接水辊 6—窜水辊 7—着水辊 8—印版滚筒

喷嘴的数量取决于印刷纸带的宽度。高斯环球75卷筒纸报纸胶印机，在接水辊轴向方向上共有4个喷嘴，4个喷嘴喷出的扇面覆盖整个印刷版面。

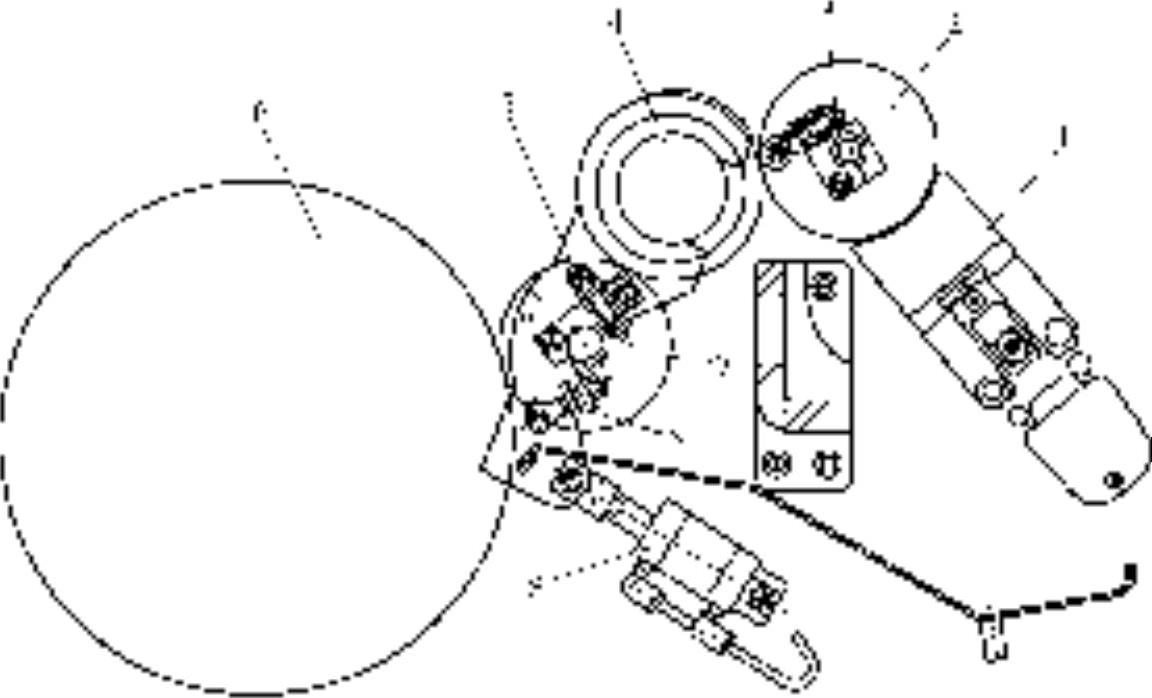

图7-11是高斯环球75报纸卷筒纸胶印机的喷射润湿装置。它由喷射供水装置1、接水辊2、窜水辊4、着水辊7、气缸9及调整机构组成。喷射供水装置1喷射到接水辊2上的润版液，经过窜水辊4和着水辊7的相互滚压和窜动，形成均匀的水膜，而后向印版滚筒6涂布。

着水辊7与印版，以及润湿系统的三根棍之间的压力都可以调整。接水辊2与窜水辊4之间的压力，用调节螺钉3调整；窜水辊4与着水辊7之间的压力，用调节螺钉5调整；着水辊7与印版滚筒6之间的压力，用调节螺钉8调整。调整着水辊7的压力时，一定要先调着水辊7与窜水辊4之间的压力，然后再调整着水辊7与印版滚筒6之间的压力。图中气缸9是着水辊离合时使用的。

图7-11 高斯环球75报纸卷筒纸胶印机喷射润湿装置

1—喷射供水装置 2—接水辊 3、5、8—调节螺钉 4—窜水辊 6—印版滚筒 7—着水辊 9—气缸
