7.4.2  曼罗兰UNISET-75高速甩射润湿装置

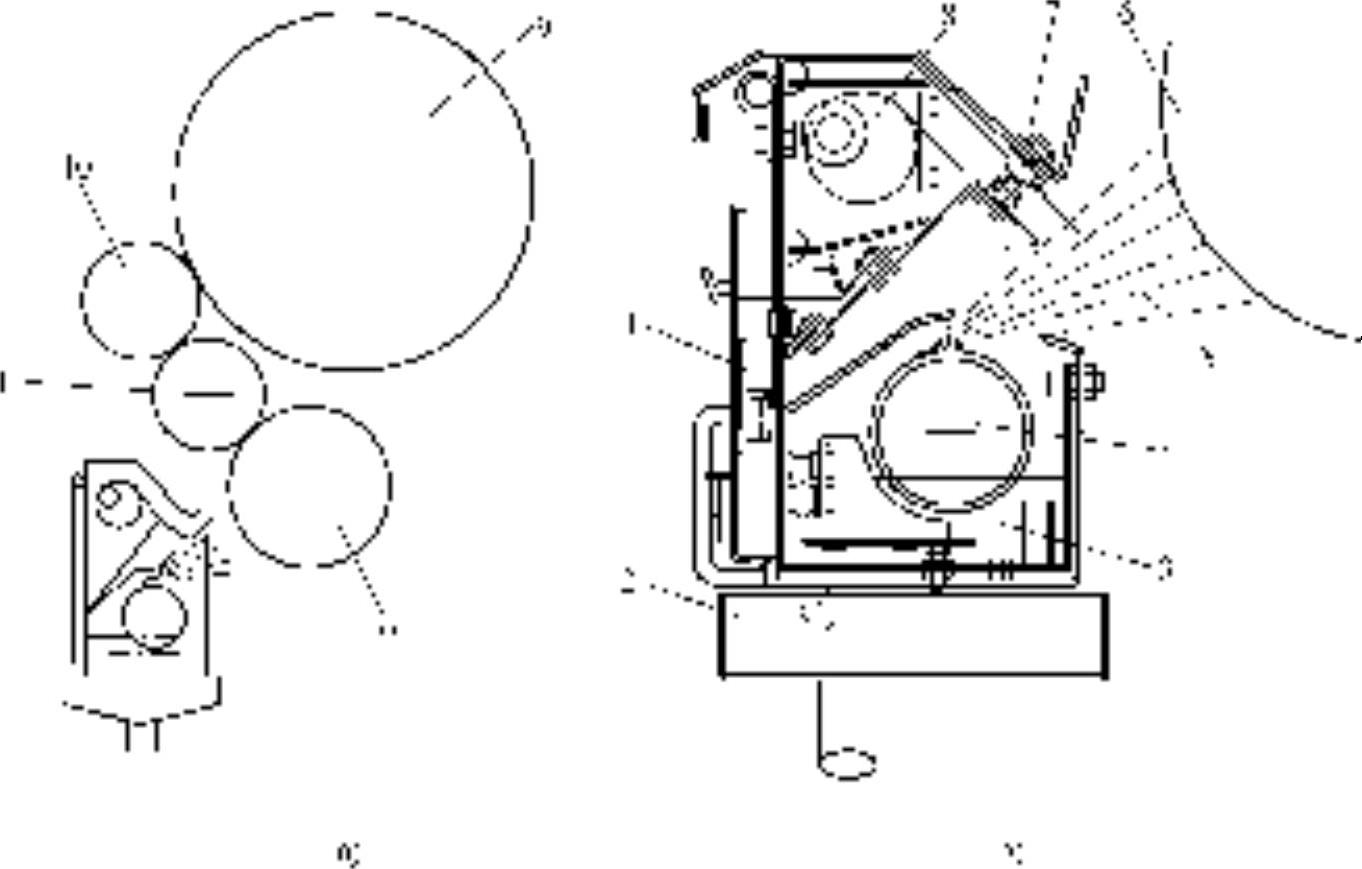

德国曼罗兰公司UNISET-75报纸卷筒纸胶印机，采用的高速甩射喷雾润湿装置如图7-9所示。左图示出三根水辊（接水辊6、窜水辊11、着水辊10）和高速甩射供水装置的组成；右图示出高速甩射供水装置的结构。

从图7-9的右图可以看出：润版液由输水管1并经过滤而进入润版液槽3，圆周布满小孔的甩射辊4以2800r/min的速度旋转，利用离心力，把润版液甩成极小的水雾5，而后喷射到接水辊6上。在接水辊6轴向方向上，有4块水量控制板7，每块水量控制板均固定在相应的偏心轮8上，调整偏心轮8，通过改变水量控制板7的位置，可以调整整体或局部水量大小。偏心轮8由伺服电动机单独驱动，可以在中央控制台上进行调整。

图7-9 曼罗兰UNISET-75报纸机甩射喷雾润湿装置

1—输水管及过滤器 2—接水槽 3—润版液槽 4—甩射辊 5—润版液水雾 6—接水辊 7—水量控制板 8—偏心轮 9—印版滚筒 10—着水辊 11—窜水辊
