8.1.3  印张平稳传输

影响印张平稳传输的因素，主要是传输中，高速运行的收纸牙排造成的涡流和静电。保证印张平稳传输的措施，主要设有气垫导纸装置、吹风导风板（管），以及静电消除装置。

1.气垫导纸装置

印张平稳传输主要措施之一是设有气垫导纸装置。气垫导纸装置如图8-6所示。气垫导纸装置是在收纸斜坡部分，收纸叼纸牙排下面，安装有带气孔的导纸板，导纸板下面装有气室。气室内的压缩空气不断地向印张吹气，在导纸板和印张之间形成气垫，如图8-6b所示。气孔喷射的气流，可以消除或减轻由于收纸牙排高速带动印张运动而形成的气旋，减小印张传输过程中生产颤动，保持印张传输的平直、稳定。气垫导纸还可以有效防止印张和导纸板接触，同时，气垫吹风有利于油墨干燥，避免印张画面蹭脏，特别是对于双面印刷品底面防蹭脏非常重要。

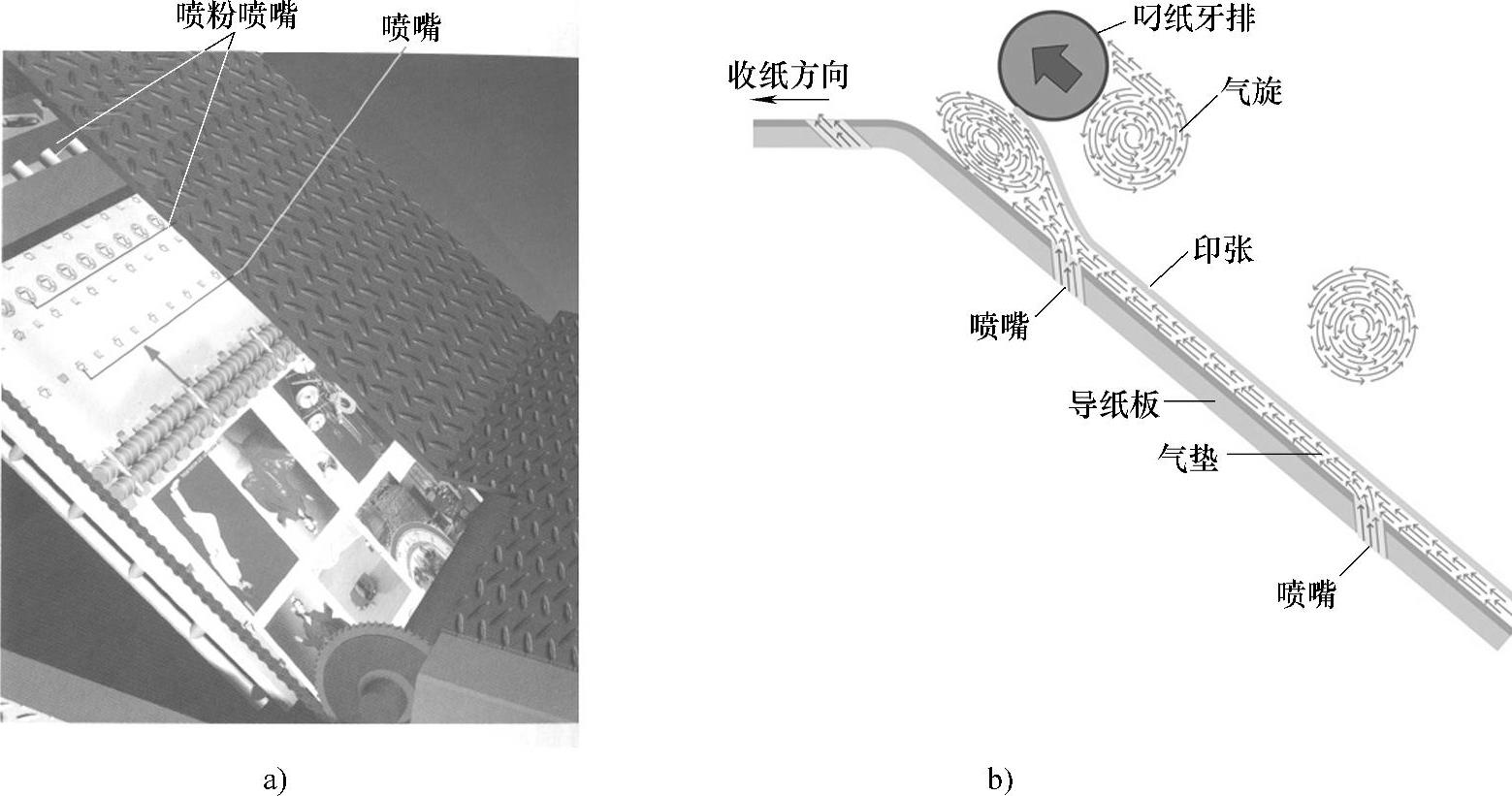

图8-6 气垫导纸装置

a）外形图b）原理图

不同机器的收纸部分的斜坡角度不同，并且进入收纸台部分后，印张运动方向由倾斜向上运动改变为水平运动。所以要保证印张和导纸板之间形成稳定的气垫，导纸板上的喷嘴的类型、数量、位置和角度很关键。这些喷嘴吹风所形成的气垫浮力，必须与收纸牙排等形成的外力相平衡，在印张下面形成一个如图8-6b所示的稳定气垫。

2.吹风导风板（管）

气垫导纸解决了收纸牙排高速带动印张运动而形成涡流造成纸张不稳的主要问题，但并没有彻底解决问题。在印张下面有气垫托起，上面再吹风，才能最好的解决平稳传输的问题。

在印张上面吹风的装置就是吹风导风板（管）。图8-6a所示，在收纸牙排上有三个吹风管，在印张上面吹风，吹风方向与印张运动方向相同（见图8-6a的箭头方向）。

在印张上面吹风的吹风导风板（管）装置，三菱重工和曼罗兰公司首先在添加有风板的收纸装置上进行了尝试。海德堡公司率先在整个收纸牙排的顶部设置了一个带凹痕的吹风导风板，在风板的下部安装有可测量风速流量的管口，以保证印张始终保持平稳的状态，如果不平整，可以进行风速和/或流量的调整。纸张在控制下进入收纸装置，纸张起皱的现象可以避免。

3.离子风扇式静电消除装置

传统的静电消除器，在纸张平整的情况下效果比较理想；但是高速运转的印刷机，尤其在收纸部分是很难保证纸张完全平整的，因此传统的静电消除器，静电消除效果不尽如人意。秋山公司采用了独特的离子风扇式静电消除装置，很好地绕过解决纸张平整的困难，使纸张静电问题得到较好的解决。
