8.2.1 收纸滚筒防蹭脏
为了防止蹭脏，一般是尽可能地减少印张和收纸滚筒的接触，或不接触。
1.按键支承轮收纸滚筒
按键支承轮收纸滚筒亦称骨架式收纸滚筒，结构如图8-11所示。按键支承轮收纸滚筒，是在收纸滚筒上安装若干个支撑轮3。支撑轮圆周上装有按键式凸块1，用凸块支持印张。支撑轮3用一根弹簧片卡在收纸滚筒轴上，并可以沿收纸滚筒轴向移动位置，以便根据印刷品画面，把支撑轮放在画面空白处或油墨很少的地方，减少蹭脏画面的可能性。

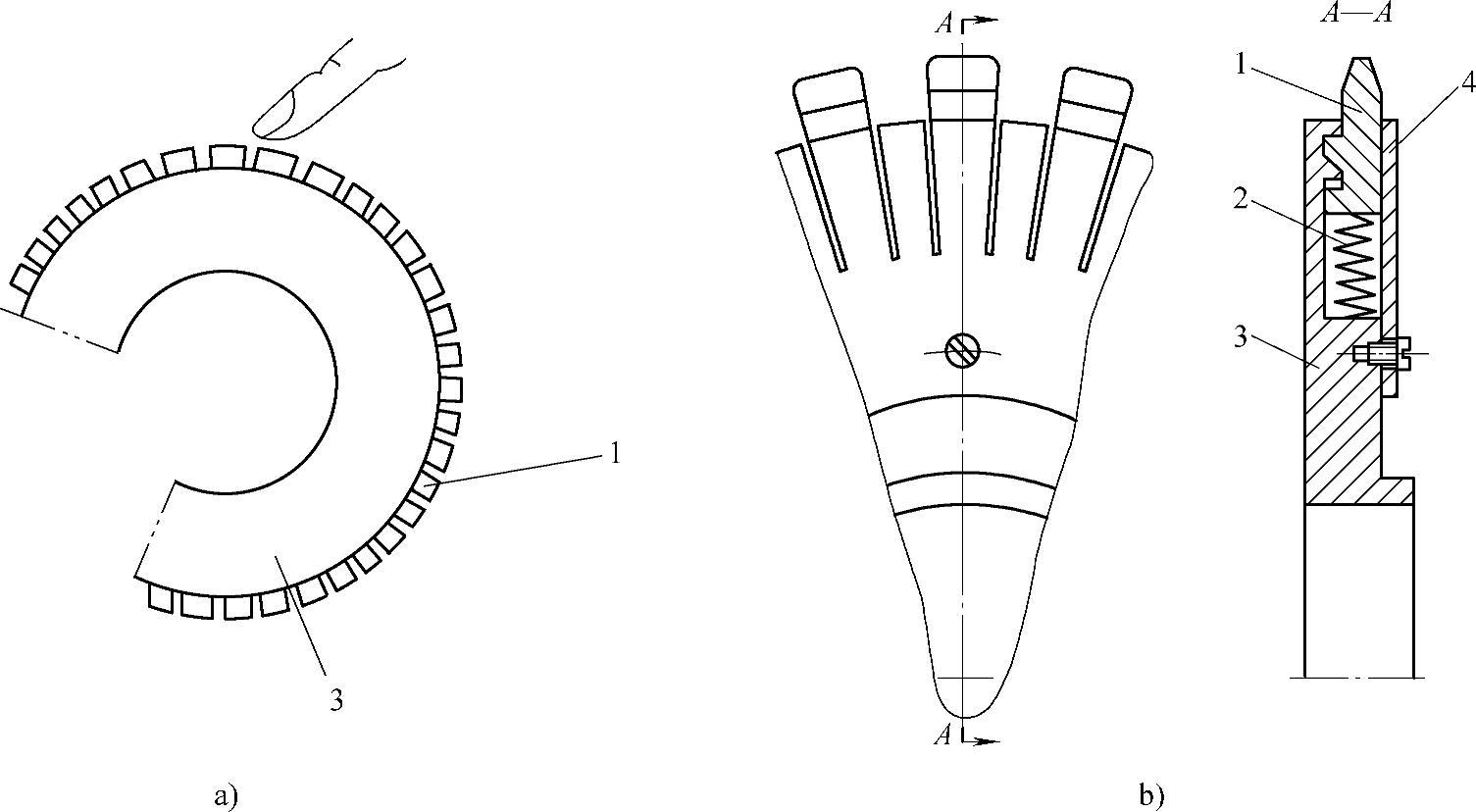

图8-11 按键支撑轮收纸滚筒
a）外形图 b）结构图
1—凸块 2—弹簧 3—支撑轮 4—塑料挡片
工作状态的凸块1，在弹簧2的弹力支撑和支撑轮3较大的圆环台阶作用下，保持稳定的工作位置。如果支撑轮3支撑的印品画面上某处有较厚油墨，容易蹭脏，则可以把接触该位置的凸块1按下，凸块压缩弹簧2，凸块上面的台阶进入支撑轮较小的圆环台阶，凸块表面不接触画面，避免蹭脏。如果需要把凸块弹起，把凸块1向塑料挡片4方向扳动，凸块在弹簧2的作用下弹起，凸块1上面的台阶进入支撑轮较大的圆环台阶，稳定在正常工作位置。
2.星形轮收纸滚筒
星形轮收纸滚筒结构如图8-12所示。它是在收纸滚筒两端支撑盘的圆周上，装有若干个星形轮杆，星形轮杆上安装有若干星形轮。
星形轮杆结构如图8-12b所示。星形轮3的外圆上有22个小突起，以减少星形轮与印刷品画面的接触，减少蹭脏的概率。同时星形轮还可以在星形轮杆1上移动位置，以避开油墨浓重区域，防止蹭脏。
3.防蹭脏衬垫收纸滚筒
在收纸滚筒的外圆上包（套）上疏墨材料。使用疏墨材料表面微观突起托着印刷品，一方面减少接触面，另一方面利用疏墨材料的斥墨性，防止蹭脏。常用的疏墨材料有玻璃球布（玻璃球砂纸）和超级蓝布。玻璃球布放大表面如图8-13a所示，可以看出表面凹凸不平。超级蓝布衬垫如图8-13b所示。
图8-12 星形轮收纸滚筒
a）收纸滚筒外形图 b）星形轮杆结构图
1—星形轮杆 2—内套 3—星形轮 4—外套

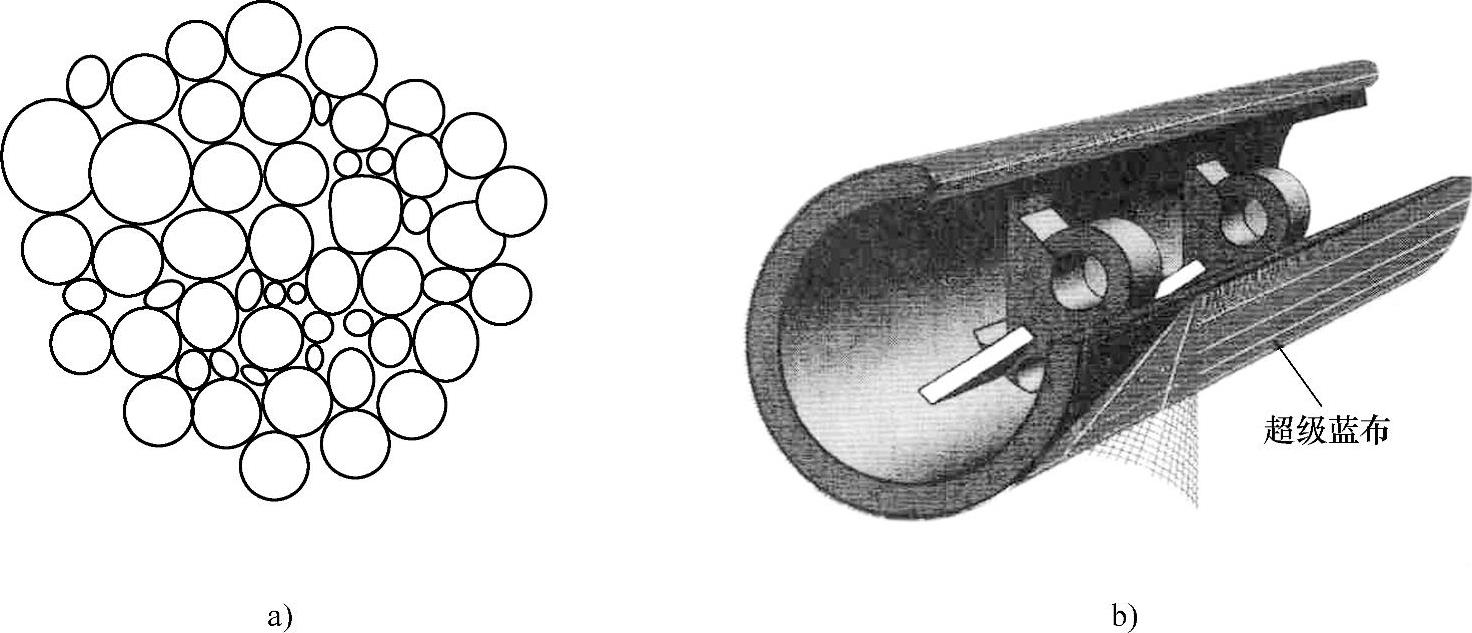

图8-13 收纸滚筒表面防蹭脏衬垫材料
a）玻璃球布放大表面 b）超级蓝布衬垫
疏墨材料虽然有斥墨性，但并非绝对不沾油墨。因此，无论什么疏墨材料，使用到一定时间，均需要拆下进行清洗或报废更换。
4.气垫收纸滚筒
以上各种收纸滚筒，尽管采取很多减少蹭脏的办法，但因为印刷品要与收纸滚筒接触，仍然难免有蹭脏发生。采用气垫收纸滚筒，利用气垫托起印刷品，使印刷品不与收纸滚筒接触，则从根本上解决了蹭脏问题。
曼罗兰胶印机气垫收纸滚筒如图8-14所示。在收纸滚筒表面包有一层可以透气的外套，压缩空气不断通过收纸滚筒轴，向透气的外套吹气，在透气外套表面形成气垫。气垫托着印刷品，印刷品不与收纸滚筒接触，从而避免蹭脏。
5.吸气导板收纸滚筒
吸气导板收纸滚筒与气垫收纸滚筒相反，它不是将印张用气垫托起来，而是将印张吸向导纸板。图8-15是高宝使用的吸气导板收纸滚筒。

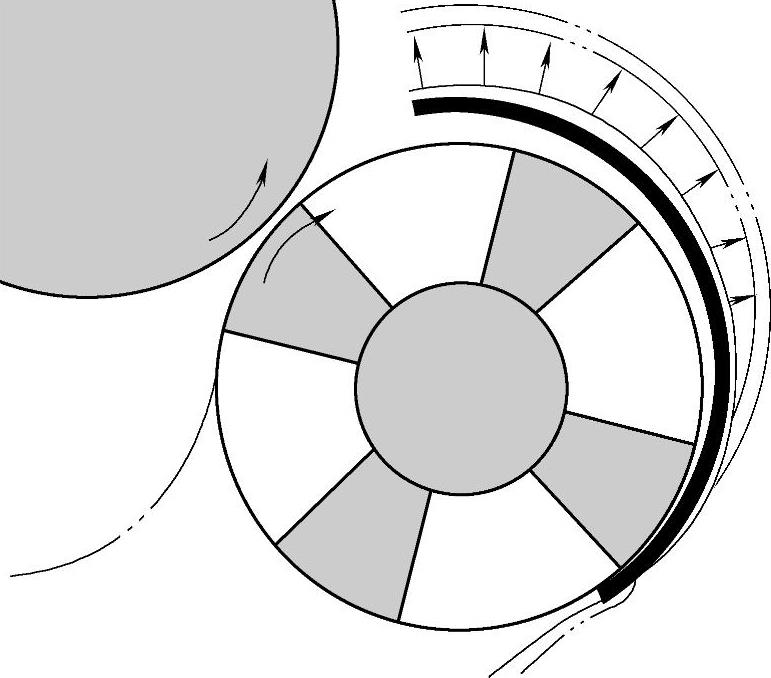

图8-14 气垫收纸滚筒

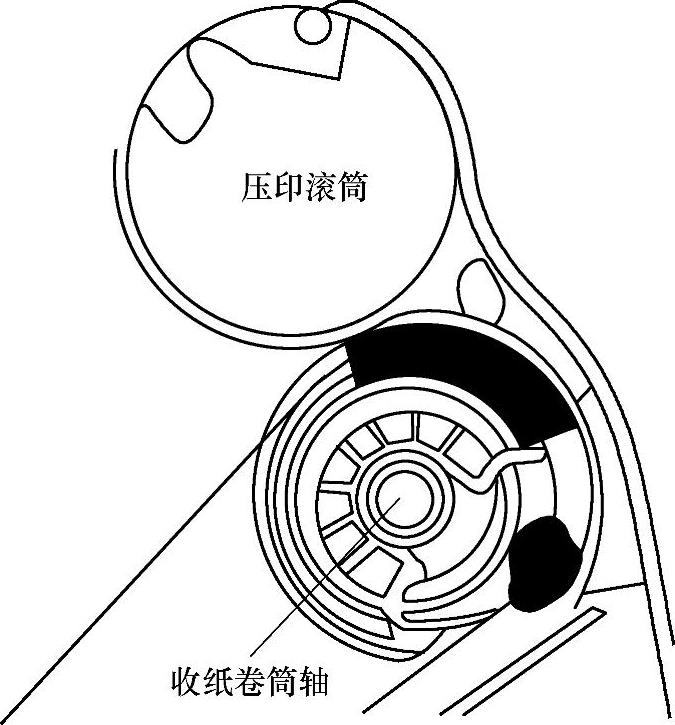

图8-15 吸气导板收纸滚筒
