8.3.2  自动不停机收纸装置

高速机常采用自动不停机收纸装置。自动不停机收纸装置与手动不停机收纸装置的作用相同。只是把托纸叉改为副收纸板，手动插入退出改为电动机控制自动插入、退出。自动不停机收纸装置亦称自动副收纸装置。

1.结构和工作原理

自动不停机收纸装置如图8-19所示。电动机1经过带轮2、4和传动带3，以及齿轮5、6、7、8减速后，带动升降轴17转动。升降轴17两端固定着链轮18，分别带动两条链条12。副收纸板16，安装在两条链条上。控制电动机1正反转，就可以控制副收纸板16进入或退出收纸台上方位置。

行程开关11和齿轮10上的凸块B、C控制副收纸板16进入、退出的极限位置。电动机1正转时，带动副收纸板16进入收纸台上方水平位置，在副收纸板16即将到达终点时，凸块C碰到行程开关11，切断电源，电动机停止转动，副收纸板16依靠惯性运动到水平位置终点。当副收纸板16需要退出时，电动机1反转，带动副收纸板16退出收纸台上方水平位置，在副收纸板16即将到达终点时，凸块B碰到行程开关11，切断电源，电动机停止转动，副收纸板16依靠惯性运动到垂直位置终点。调整凸块B、C位置，可以调整副收纸板16的终点位置。

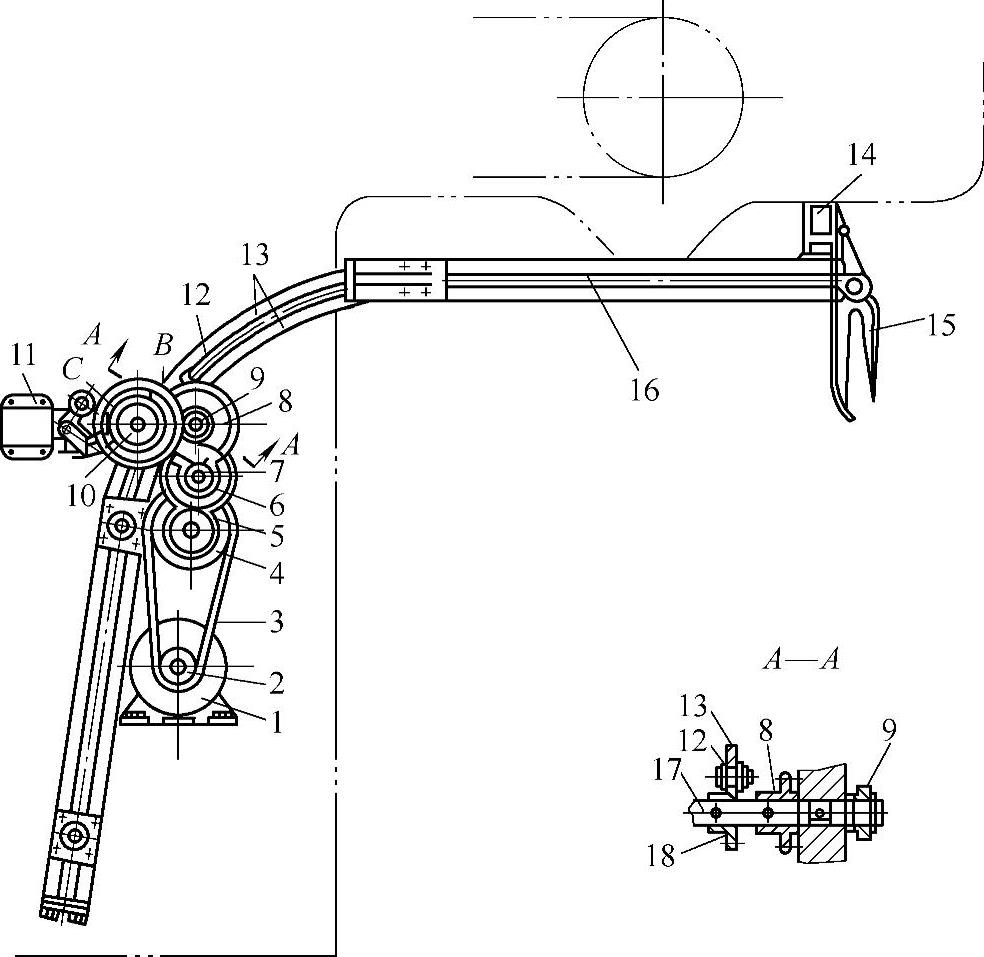

图8-19 自动不停机收纸装置

1—电动机 2、4—带轮 3—传动带 5、6、7、8、9、10—齿轮 11—行程开关 12—链条 13—导轨 14—前齐纸板 15—副齐纸板 16—副收纸板 17—升降轴 18—链轮 C、B—凸块

2.工作过程

自动不停机收纸装置的工作过程如图8-20所示。

在需要副收纸板16（序号见图8-19，下同）工作时，按动电动机1正转按钮，副收纸板16自动由非工作位置进入工作位置，如图8-20（1）所示，印张便收在副收纸板16上，副收纸板16代替收纸台板工作。随着印张的增加，副收纸板16下降。在副收纸板16工作时，将原纸堆下降到地面、移走，并更换新收纸台板，如图8-20（2）所示。新收纸台板换好后，将其上升至副收纸板16下方，如图8-20（3）所示，按动电动机1反转按钮，副收纸板16自动退回非工作位置，完成纸堆更换。

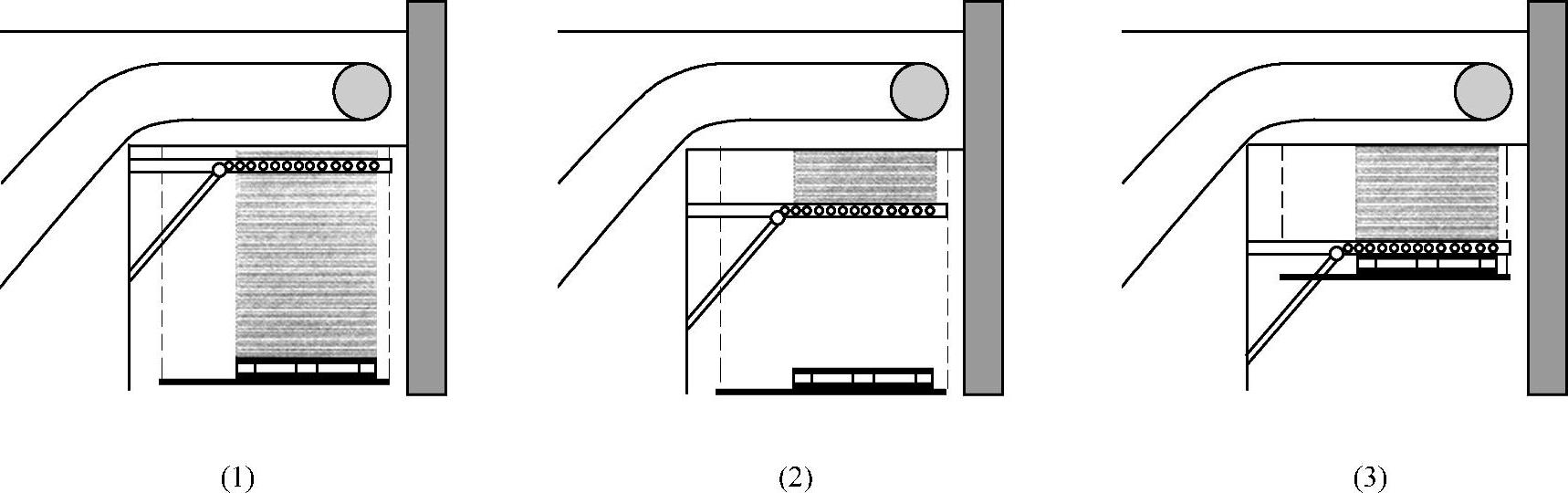

图8-20 自动不停机收纸装置工作过程
