8.3.1  手动不停机收纸装置

手动不停机收纸装置也称手动副收纸装置，如图8-18所示。其结构简单，只有一个和人手类似的如图8-18b所示托纸叉3和导轨4。在需要更换收纸台板1，以及需要放置晾纸架2或更换晾纸架2时，人工插入，托纸叉托住印张；然后下降收纸台板1，更换新的收纸台板1，或放置晾纸架2及更换晾纸架2；更换完成之后，再把收纸台板升起，当新的收纸台板1或晾纸架2上升到与托纸叉3下面接触时，人工将托纸叉3撤出。

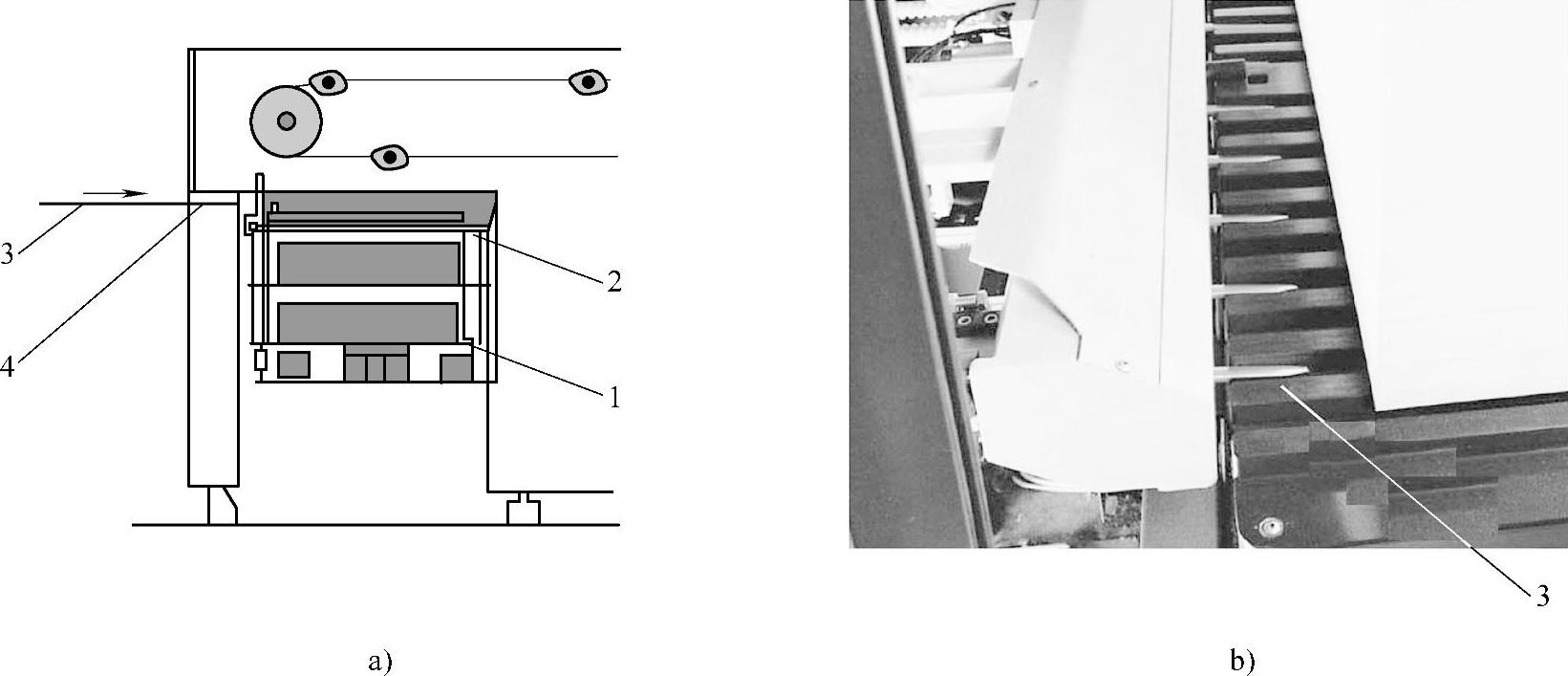

图8-18 手动不停机收纸装置

a）位置示意图 b）托纸叉实物图

1—收纸台板 2—晾纸架 3—托纸叉 4—导轨
