10.1.1  三滚筒型翻转机构

三滚筒翻转机构按滚筒直径比，又可分为1∶2∶1、2∶2∶1、2∶2∶2三种类型，其翻纸原理基本相同。现以滚筒直径比1∶2∶1的翻转机构为例说明。

1.海德堡机翻转机构

图10-2为海德堡胶印机1∶2∶1翻转机构。翻转机构由传纸滚筒、存纸滚筒、翻纸滚筒三个滚筒组成，如图10-2a所示。传纸滚筒从右边一个印刷机组的压印滚筒，接过印张交给存纸滚筒；存纸滚筒叼纸牙带着印张前进到与翻纸滚筒相切时，印张不交接而继续前进；当印张的拖梢转到与翻纸滚筒相切时，即如图10-2a所示的第一个印张位置时，翻纸滚筒的钳状叼纸牙叼住印张的拖梢，并从存纸滚筒的吸嘴上（见图10-2c）把印张分离，钳状叼纸牙叼住印张拖梢后，一边随翻纸滚筒顺时针转动，一边由如图10-2b所示的齿轮自身翻转机构顺时针自身翻转（翻转过程见图10-2a），在钳状叼纸牙转到与左边印刷机组的压印滚筒相切时，印张交给压印滚筒，完成印张的翻转与传递。这时翻纸滚筒钳状叼纸牙继续随存纸滚筒转动，并继续完成自身的翻转；当翻纸滚筒钳状叼纸牙转到与存纸滚筒第二个印张拖梢相遇时，翻纸滚筒钳状叼纸牙完成自身180°的翻转，开始第二个叼纸交接。

海德堡的三滚筒翻转机构中，为了保证印张拖梢交给翻纸滚筒钳状叼纸牙时平整，在存纸滚筒上的一排吸嘴可以绕其偏心轴转动，如图10-2c所示。吸嘴吸住印张拖梢后，吸嘴转动，拉动印张，使其在轴向和周向展平。

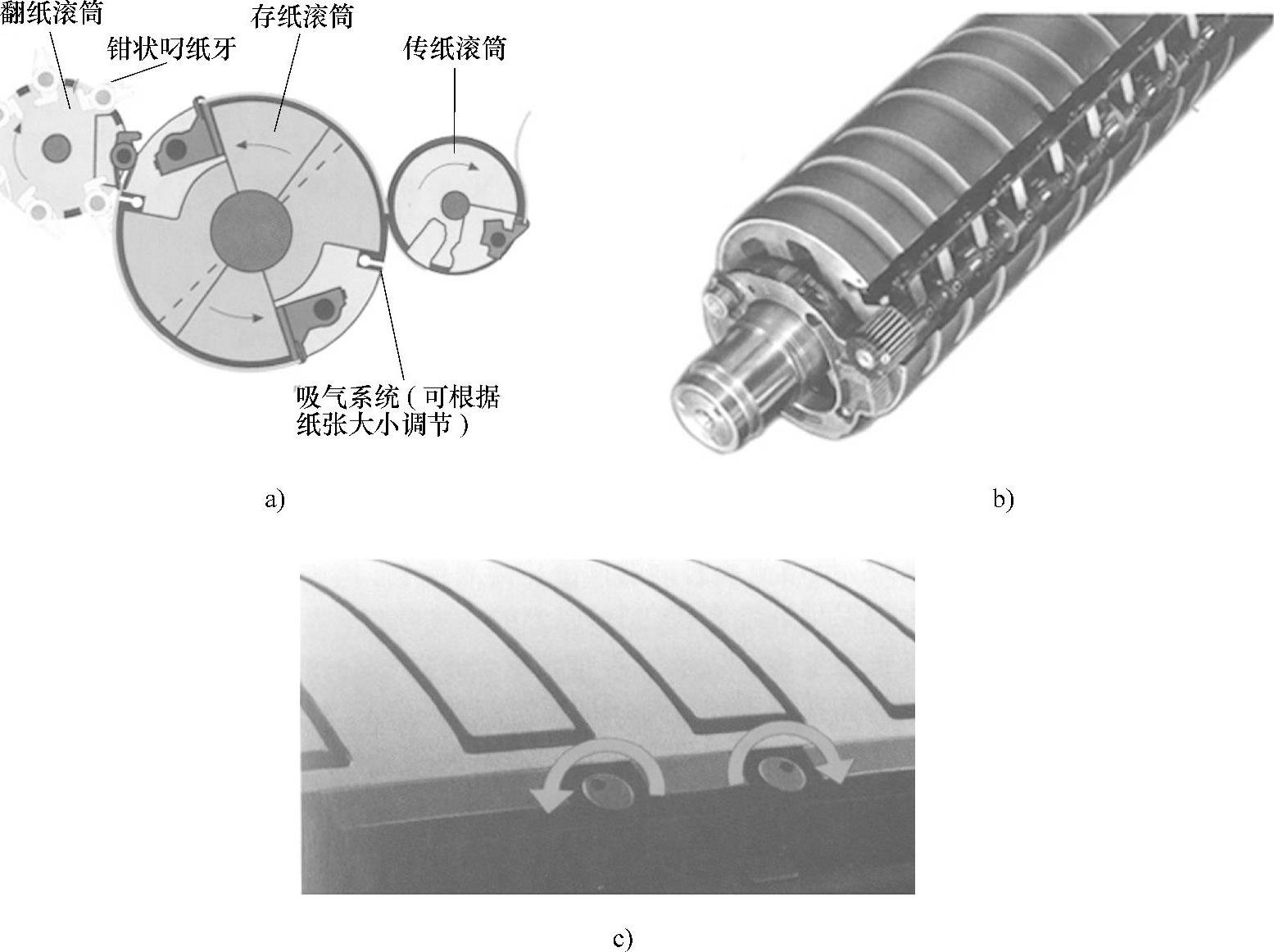

图10-2 海德堡胶印机1∶2∶1翻转机构

a）翻转机构 b）翻纸滚筒叼纸牙自身翻转机构 c）存纸滚筒吸嘴

2.高宝机翻转机构

图10-3所示是高宝Rapida104机翻转机构。其机构与海德堡胶印机1∶2∶1翻转机构不同，主要是翻纸滚筒有两组叼纸牙。

印张翻转方法如图10-3a所示。存纸滚筒的叼纸牙从传纸滚筒接过印张，带着印张逆时针前进；在印张拖梢与存纸滚筒上的吸嘴相遇时，存纸滚筒上的吸嘴吸住印张的拖梢，当拖梢转到与翻纸滚筒第一组叼纸牙相切，如图10-3a所示的第一个印张位置时，第一组叼纸牙叼住印张，带着印张前进，同时两组叼纸牙相向转动；在两组叼纸牙相遇时，如图10-3b所示，第一组叼纸牙把印张交给第二组叼纸牙；第二组叼纸牙带着印张转到与左边一个印刷机组的压印滚筒相切时，将印张拖梢交给压印滚筒，完成印张的翻转和传递。

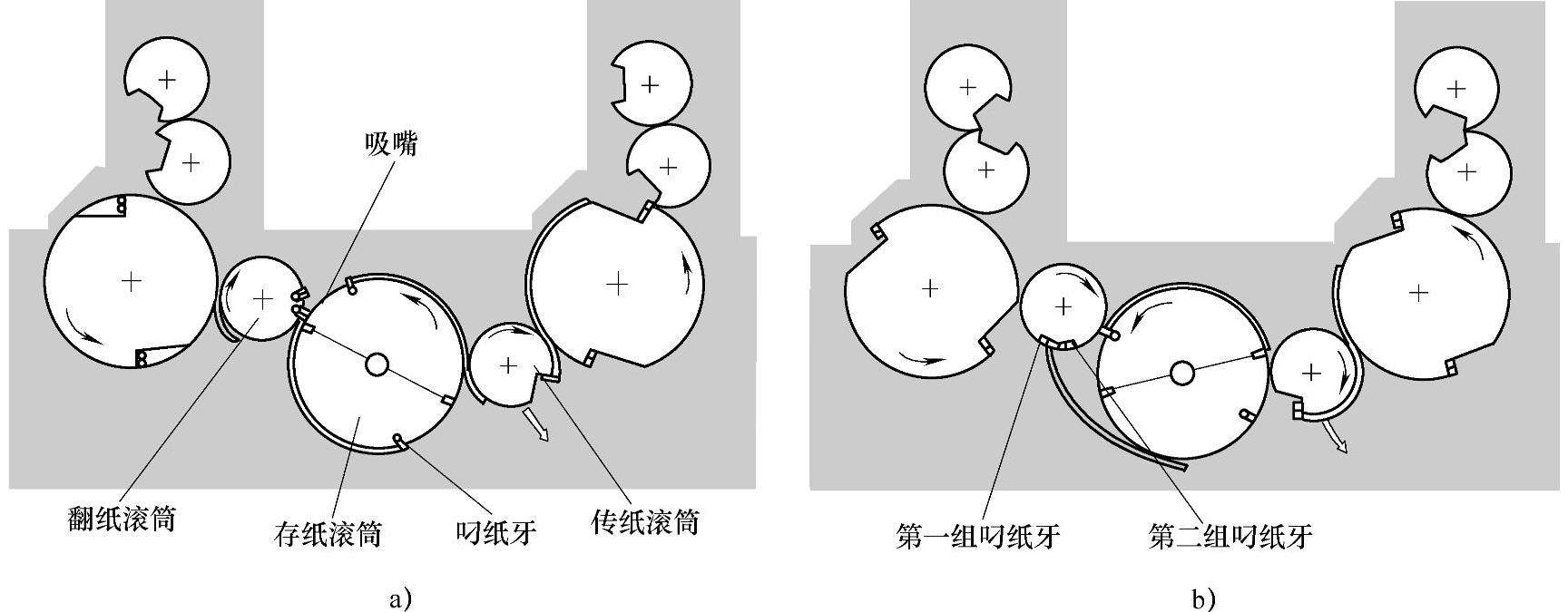

图10-3 高宝Rapida104机翻转机构

a）翻转机构 b）翻纸滚筒两组叼纸牙交接
