10.1.2  倍径单滚筒型翻转机构

倍径单滚筒型翻转机构只有一个翻纸滚筒，其直径必须是印版滚筒的两倍，即倍径滚筒。图10-4所示为倍径单滚筒翻转机构。由于翻纸滚筒为倍径滚筒，所以翻纸滚筒上有两

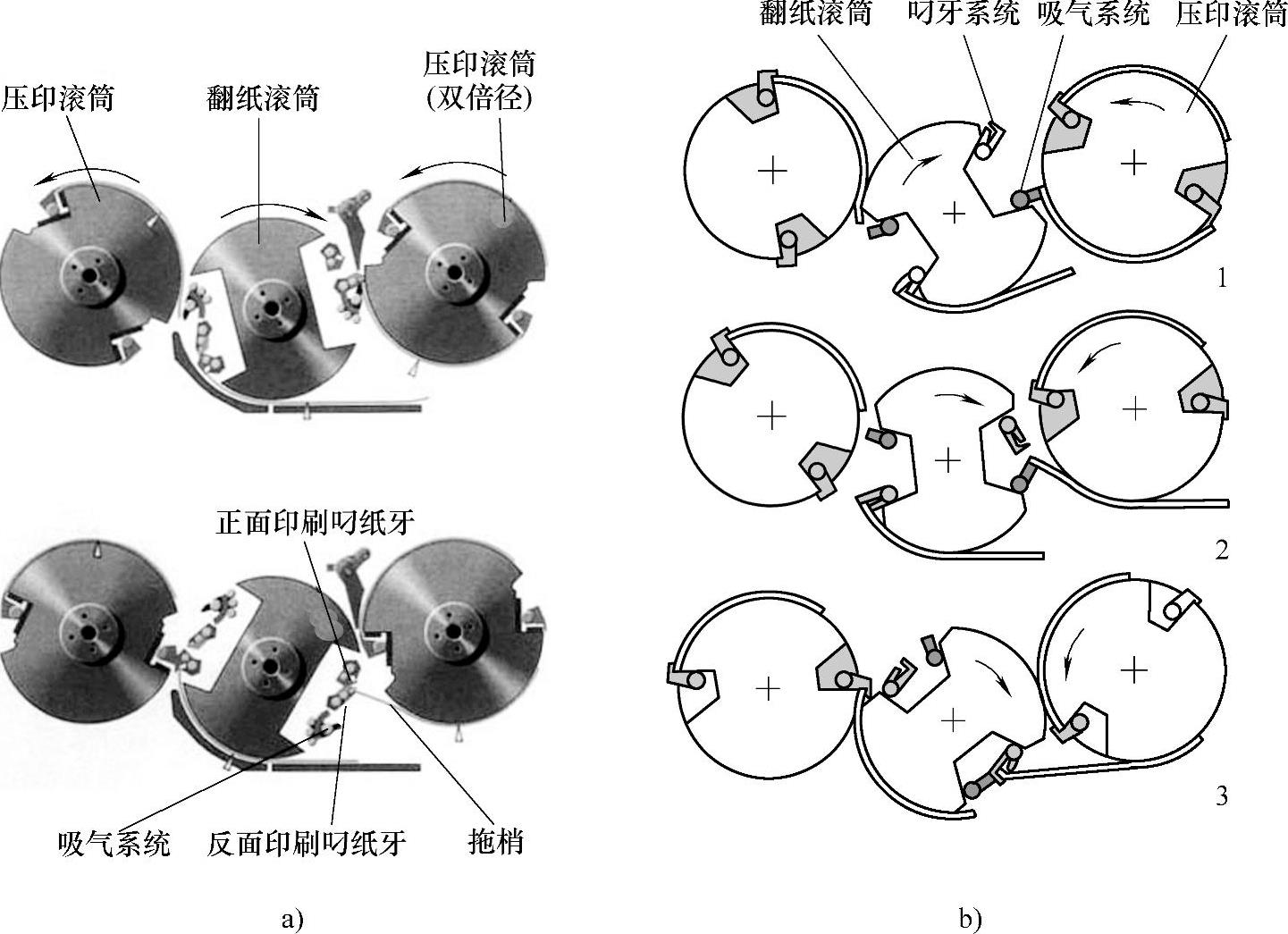

图10-4 倍径单滚筒翻转机构

a）曼罗兰700翻转机构 b）高宝Rapida72翻转机构

套结构相同的叼纸牙和吸气系统。

1.曼罗兰700翻转机构

图10-4a是曼罗兰700系列胶印机的翻转机构。每套翻转机构由正面印刷叼纸牙、反面印刷叼纸牙和吸气系统组成。

翻纸方法如图10-4a上图所示，右边印刷机组的压印滚筒带着印张前进，当印张拖梢与翻纸滚筒吸气系统相遇时，翻纸滚筒吸嘴吸住印张拖梢，将其传给反面印刷叼纸牙，同时右边印刷机组的压印滚筒叼纸牙打开放纸。反面印刷叼纸牙带着印张拖梢前进，同时正、反面印刷叼纸牙相向转动；当正、反面印刷叼纸牙相遇时，如图10-4a下图所示，反面印刷叼纸牙把印张拖梢交给正面印刷叼纸牙。正面印刷叼纸牙带着印张拖梢前进，当正面印刷叼纸牙与左边印刷机组压印滚筒叼纸牙相遇时，将印张交给左边印刷机组的压印滚筒，完成印张的翻转与传递。

2.高宝Rapida72翻转机构

图10-4b是高宝Rapida72胶印机的翻转机构。每套翻转机构由叼纸牙系统和吸气系统组成。

翻纸方法如图10-4b上图所示，翻纸滚筒的吸嘴吸住印张的拖梢，同时右边印刷机组的压印滚筒叼纸牙打开放纸。如图10-4b中图所示，翻纸滚筒上的吸嘴和叼纸牙相向转动，两者相遇时如图10-4b下图所示，吸嘴把印张拖梢交给叼纸牙，翻纸滚筒叼纸牙带着印张前进，当与左边印刷机组的压印滚筒叼纸牙相遇时，将印张拖梢交给左边印刷机组的压印滚筒，完成了印张的翻转和传递。
