10.2.3  双面分别印刷型双面胶印机

双面分别印刷型双面印又称串联式双面印，是有压印滚筒的单张纸双面多色胶印机的另一种典型结构。其特点是正面和反面分别印刷，印刷完一面所有颜色后，再印刷另外一面所有颜色。

图10-7 秋山交替印刷型双面胶印机

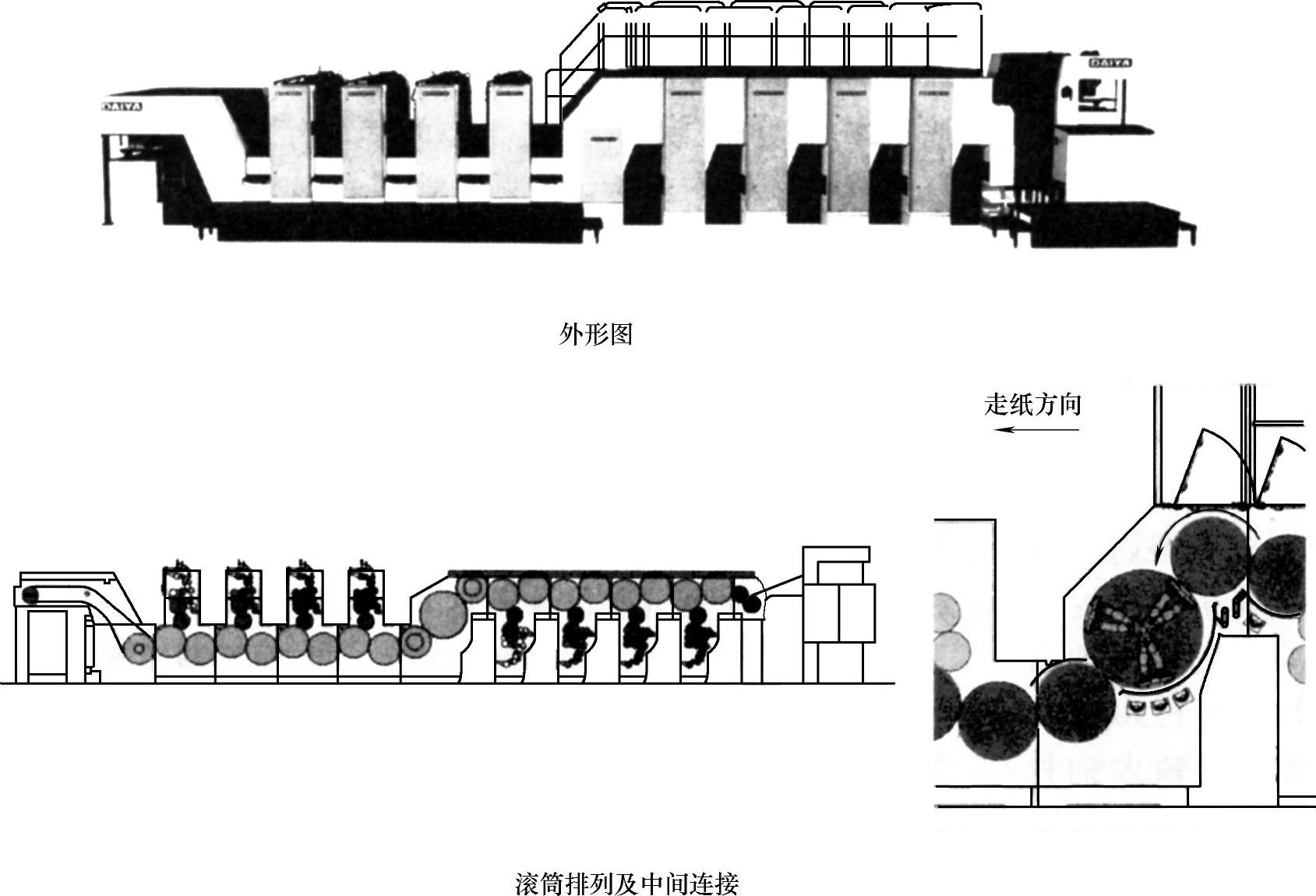

图10-8 三菱分别印刷型双面胶印机

三菱分别印刷型单张纸多色双面胶印机如图10-8所示。机器前面的四个机组（相当于把传统的四色机上下翻转了180°）印刷纸张的反面（下面），后面的四个机组（相当于传统的四色机）印刷纸张的正面（上面）。前后四个机组之间有一个连接机组。连接机组滚筒用吸风嘴把纸张的前后两边吸住传送，以避免已印刷面出现蹭脏等问题。采用紫外油墨印刷时，在连接机组和收纸机组用紫外灯固化紫外油墨。采用油性油墨印刷，在后面几个印刷机组的压印滚筒上，装有一个涂有陶瓷材料的护套，以防止出现串色、重影、粘脏。
