10.2.2  双面交替印刷型双面胶印机

双面交替印刷型单张纸多色双面胶印机，是有压印滚筒的单张纸多色双面胶印机的典型结构之一。这种双面胶印机分为上、下两层。上层印刷纸张正面（上面），下层印刷反面（下面），正反面交替印刷。为了防止墨色蹭脏，压印和传纸滚筒应该有防蹭脏措施。

1.小森双面交替印刷型单张纸多色双面胶印机

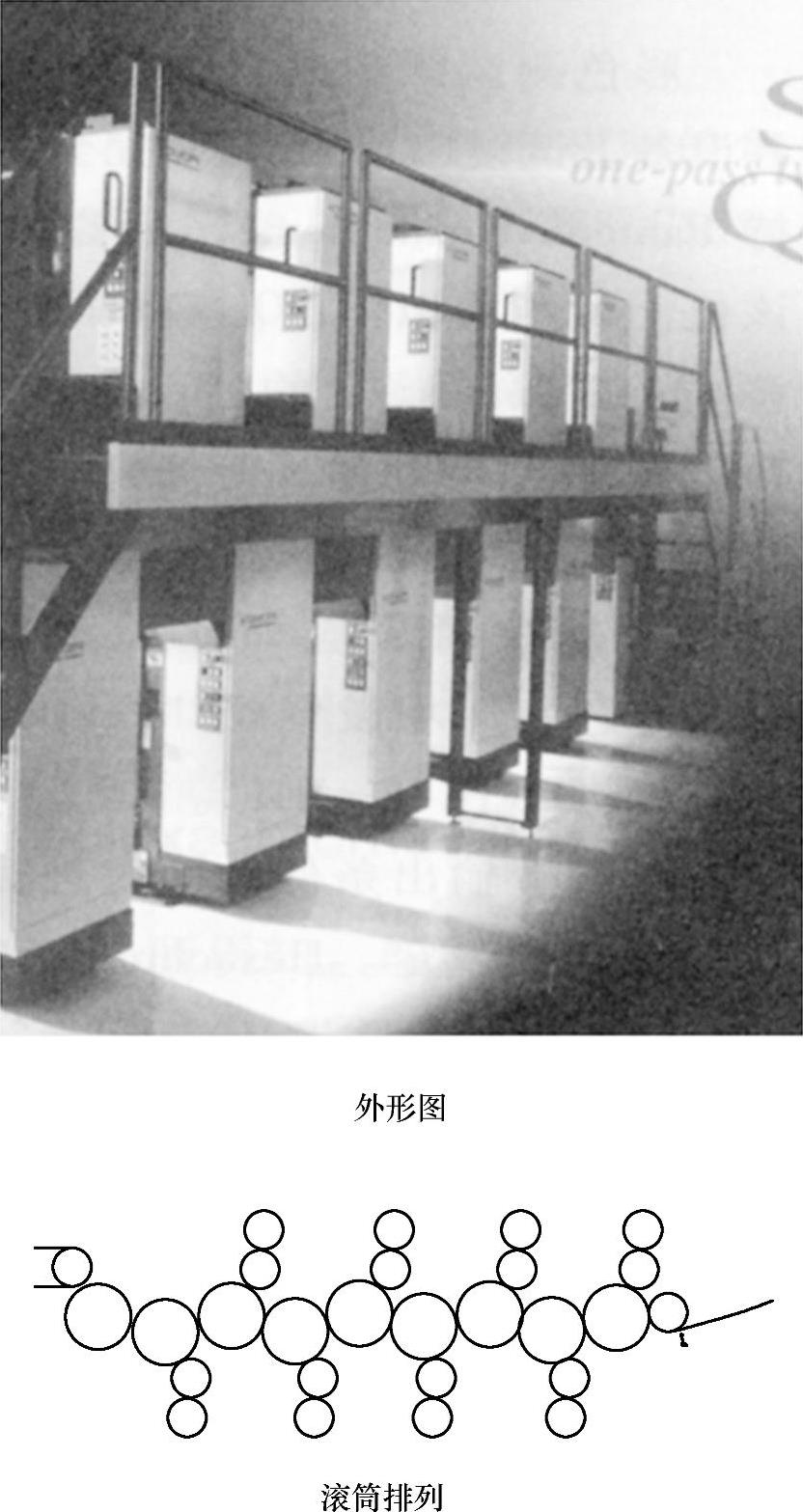

小森双面交替印刷型单张纸多色双面胶印机如图10-6所示。从机器外形图可以看出，它由上下两层构成。压印滚筒（传纸滚筒）为倍径滚筒。上、下面印刷机组的压印滚筒，同时也是下、上面印刷机组的传纸滚筒。

图10-6 小森双面交替印刷型双面胶印机

纸张由第一个正面印刷机组印刷正面（上面）第一色，压印滚筒将印张传给第一个反面（下面）印刷机组，印刷反面第一色；然后第一个反面印刷机组的压印滚筒，把印张传给第二个正面印刷机组，印刷正面第二色。如此正、反面交替印刷，完成多色双面印刷。

2.秋山交替印刷型单张纸多色双面胶印机

秋山交替印刷型单张纸多色双面胶印机如图10-7所示。它与小森双面交替印刷型单张纸多色双面胶印机的工作原理完全相同，只是滚筒数量和排列不同。

滚筒数量和排列有两点不同：一是秋山机上下印刷机组之间有三个与印版滚筒等径的传纸滚筒，而小森机只有一个倍径传纸滚筒；二是秋山机所有压印滚筒和传纸滚筒中心线均在同一水平线上，而小森机压印滚筒和传纸滚筒中心线不在同一水平线上。

因为滚筒数量和排列不同，所以小森机的传纸路线较短而秋山机较长；另外，小森机压印滚筒和传纸滚筒中心线不在同一水平线上，如果没有其他措施（如印版滚筒独立驱动），是无法实现各机组同步自动换版的，而秋山机因压印滚筒和传纸滚筒中心线在同一水平线上，各印版滚筒版夹的相位角相同，不用采取任何措施，就可以实现各机组同步自动换版。当然相位角相同，可能会使机器产生振动而降低机器的平稳性。
