12.1.2  连线打号码、压凸、打孔

12.1.2 连线打号码、压凸、打孔

在各种票据印刷中，常常需要打号码、压凸、打孔等。对单张纸胶印机来说，以前这些工作是在印刷完成后，离线在专用机器上单独进行。现在可以连线加工。连线加工可以在印刷机组后单独由一个打号码、压凸机组完成，也可以在印刷机组上安装一套简单的打号码、压凸装置。图12-3是在印刷机组单独安装的打码装置。

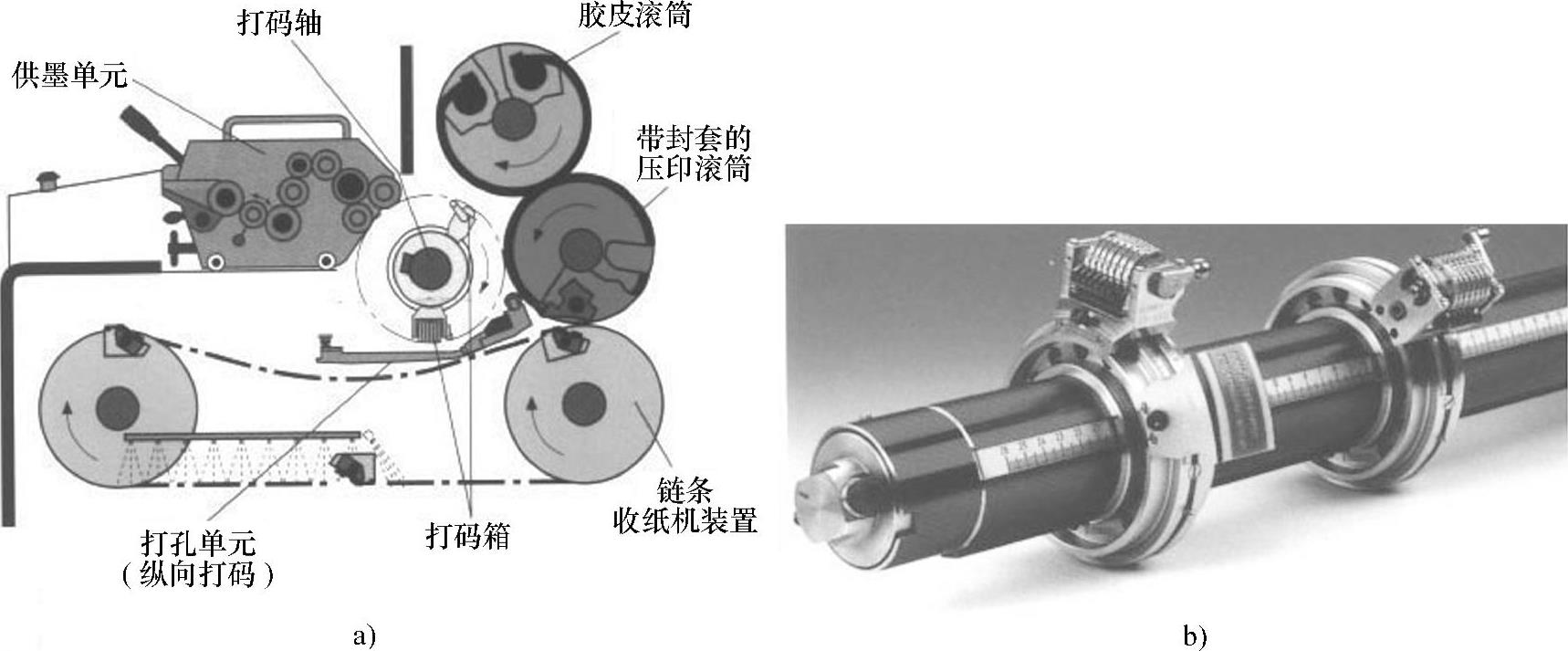

图12-3 打码装置

a）单色印刷机的打码装置 b）纵向和横向打码的打码轴

1.打号码

打号码装置由供墨单元、打码（号）轴、号码器等组成，如图12-3a所示。供墨单元给号码器上墨，号码器上的号码在压印滚筒处把号码印刷在纸上。号码器可以自动进位，因此印刷品便可自动印有不同的编号号码。根据在印张上印刷纵向或横向号码的不同要求，号码器在打码轴上安装的方向不同。打码轴见图12-3b。

2.压凸

把号码器拆下，在其位置装上压凸的块，即可对印刷品进行压凸。

3.打孔、裁切

图12-4是单张纸胶印机上配置打孔、裁切装置。在纵向（印刷走纸方向）要打孔、裁切、压痕和压凸时，是将相应的工具（如打孔刀）安装在一个支架上，如图12-4a所示；再将支架安装在需要加工的位置上（横向可调）如图12-3a所示。图12-4b所示是在横向（与

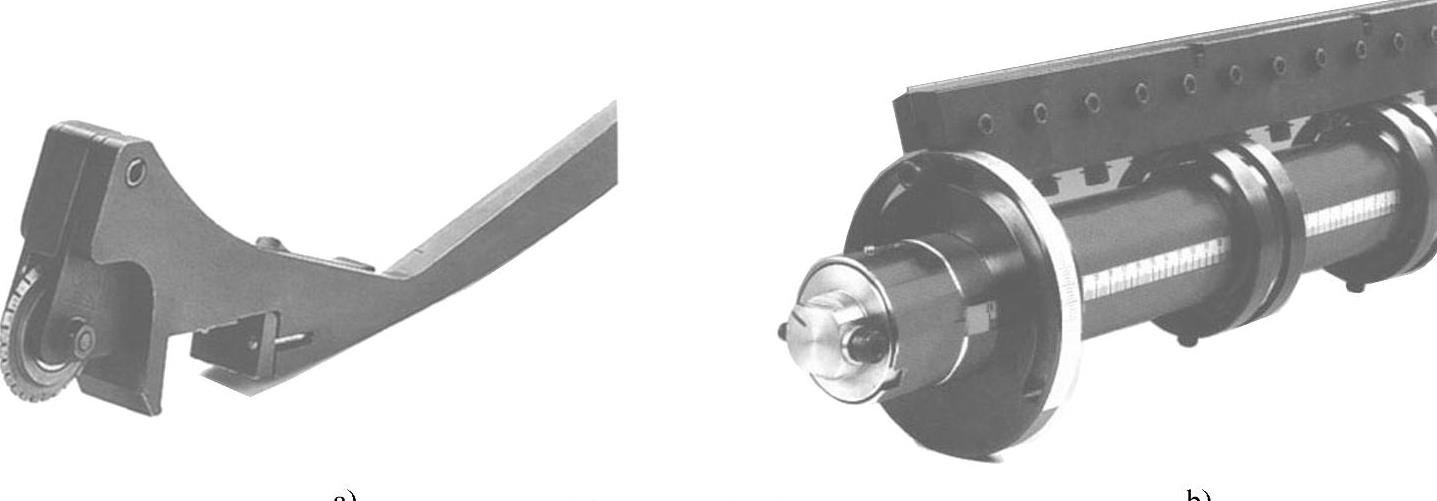

图12-4 打孔工具

a）打孔轮（纵向打孔） b）打孔刀（横向打孔）

走纸方向垂直）上打孔、裁切、压痕和压凸的工具安装方法的实例，相关的加工工具安装在支撑轴上。

4.压印滚筒的保护

无论是纵向还是横向打孔、裁切、压痕和压凸，都是由相关工具和压印滚筒挤压完成的。因此，压印滚筒应该有相应的保护措施。在压印滚筒上装保护箔，就是保护措施之一（见图12-5a）。
