12.1.3 连线模切、压痕
模切、压痕装置以前只有卷筒纸胶印机才配置。卷筒纸胶印机连线模切，一般是配备一个单独的模切机组，可以是平压平模切，也可以是圆压圆模切。近年来，单张纸胶印机上也开始配置模切、压痕装置。
1.用印刷机组模切、压痕
如图12-5所示，把印刷机组的水墨系统脱开或拆掉，在胶皮滚筒上安装特制的金属板，与压印滚筒挤压，完成印刷品的模切、压痕和压凸工作。由于相关加工工具直接做在金属板上，因此上述加工，无论是纵向和/或横向都可以一次完成。

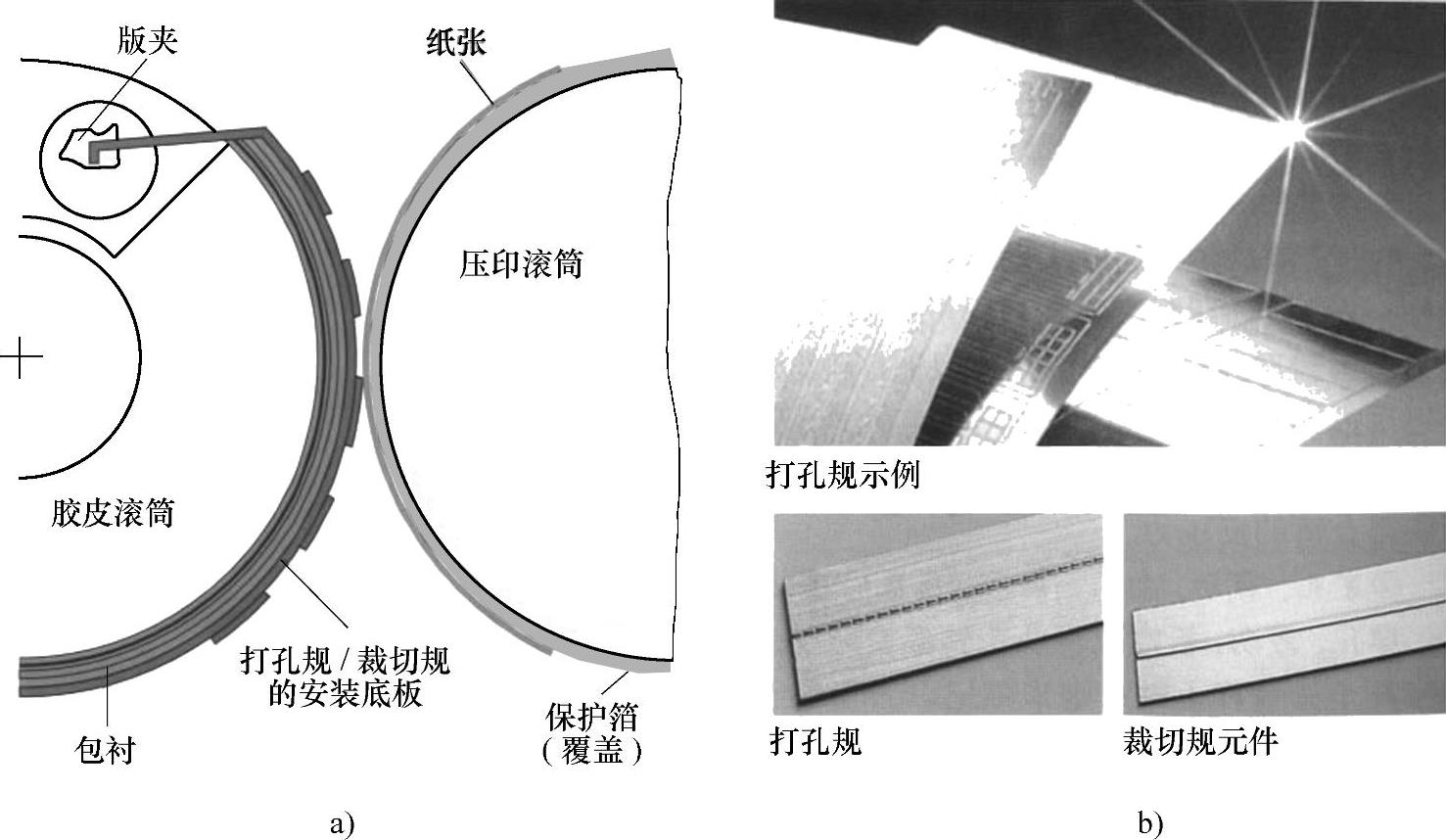

图12-5 安装在胶皮滚筒上的打孔规/裁切规和压印滚筒保护
a）打孔裁切规的安装和压印滚筒保护 b）打孔裁切规实例
2.用上光机组模切、压痕
连线模切、压痕、压凸、打孔等可以有一个单独的机组，但目前使用上光机组完成这些功能的较多。利用上光机组完成模切压痕等工作，实际上是用上光滚筒代替胶皮滚筒的作用，进行模切、压痕等工作。
上光机组转换成模切机组时需要做以下工作：
1）清洗干净上光油系统，分离或拆下光油供给装置。
2）拆下上光版，上好模切版。
3）调整模切版和压印滚筒的压力。调整压力时，要在压印滚筒上加准备模切的纸张，并要考虑胶皮滚筒上定位用的磁性透明基片和模切版的厚度。
4）调整模切位置，可以利用上光机组的套准系统调整。如果模切时采用凹凸模，则必须十分小心、仔细地调整。
3.压印滚筒的保护
无论是打孔、模切、压痕、压凸，都需要对压印滚筒的表面采取保护措施，用必要的包衬物（或护套）进行必要的保护。图12-5a示出在压印滚筒上有保护箔。
4.模切清废装置
如果模切有切掉的部分，还需要解决清废问题。解决办法可以采用吸气和吹气转换模切滚筒解决。在模切过程中，模切纸张和废料紧紧地吸在模切滚筒上，待模切滚筒转过一定角度到达规定位置时，模切滚筒的吸气转换成吹气，把模切下的废料吹入一个吸气漏斗中。图12-6示出高宝连线带清废功能的模切装置和模切滚筒。
图12-6 高宝连线带清废功能的模切装置和模切滚筒
a）高宝连线带清废模切装置胶印机 b）模切滚筒吸气状态 c）模切滚筒吹气状态
