13.6  三圈偏心轴承

卷筒纸胶印机和单张纸胶印机一样，都是把印刷滚筒轴承和偏心套组合为一个整体，形成一个职能部件，承受滚筒运动载荷，保证印刷滚筒高速平稳运行，并完成离合压、调压、调整滚筒位置等工作。

滚动轴承具有摩擦系数小、效率高、运转轻便灵活、维修与润滑方便等优点。虽然滚动轴承抗冲击和振动能力差，仍然在高速的卷筒纸胶印机广泛应用。

卷筒纸胶印机印刷滚筒轴承大多采用圆锥滚子轴承，少数采用向心推力球轴承。圆锥滚子轴承的优点是寿命比较长，容易调整轴承的径向间隙。并且可以承受滚筒斜齿轮产生的轴向力。为了克服滚动轴承抗振动和抗冲击性差的问题，在卷筒纸胶印机上往往采用多排滚子轴承，各排滚柱错开排列，可以提高运转平稳性。

为了提高印刷滚筒运转的平稳性，应该在保证轴承和偏心套转动灵活的前提下，把滚动轴承及偏心套与墙板孔的间隙调整到最小；但受加工和装配的条件的限制，很难达到理想要求。三圈偏心轴承的推出，解决了这一难题。

三圈偏心轴承如图13-29所示。它是把偏心套和滚动轴承做成一体，中间的一圈是偏心的，相当于偏心套。这种轴承采用预应力消除间隙，滚筒轴头与轴承、三圈轴承之间、轴承外圆与墙板孔之间均无间隙。

图13-29所示的三圈偏心轴承，采用多排滚针和滚子，运转平稳，使用寿命长。不同生产厂商采用的三圈偏心轴承结构也有所不同。有些厂商采用与单张纸胶印机类似，或相同的三圈偏心轴承。单张纸胶印机常用的三圈偏心轴承见图5-31和图5-32及相关说明。

采用三圈偏心轴承，消除了滚筒轴头与轴承、三圈轴承之间、轴承外圆与墙板孔之间的间隙。因此，滚筒可以不走肩铁，因为可以不走肩铁，所以滚筒也可以取消肩铁及肩铁维护、清洗装置。

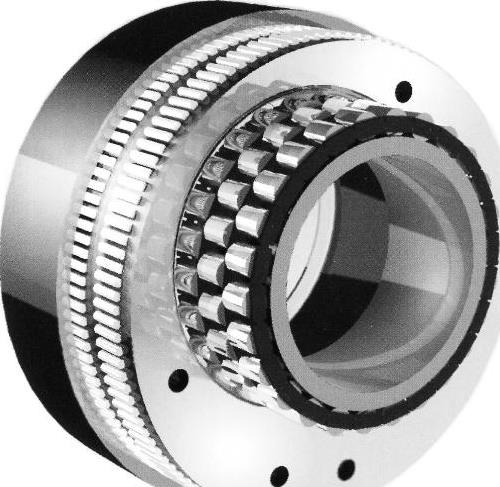

图13-29 三圈偏心轴承
