14.4.4 存页/不存页折页自动转换
卷筒纸胶印机印刷滚筒有小滚筒（单倍径滚筒）和大滚筒（双倍径滚筒）之分。印版滚筒展开长度等于一个裁切长度的滚筒，称为小滚筒（单倍径滚筒）；印版滚筒展开长度等于两个裁切长度，则称为大滚筒（双倍径滚筒）。
采用大滚筒时，印版滚筒装两块印版。两块印版的内容可以相同，也可以不同。如果内容相同，折页机必须把裁切的每张单张纸单独折页，即通常所说的不存页折页，或称单张折页。如果两块印版的内容不同，实际上印版滚筒一转裁切形成的两张单张纸是不可分开的，必须折成一个折帖。这种两张一折的折页方式，通常称为存页折页，或称双张折页。
显然，存页（双张）折页和不存页折页，涉及折页滚筒折刀和扎针的工作周期问题。不存页（单张）折页时，每个印张都要折页，也就是每个印张折刀和扎针都要工作；而存页（双张）折页时，每两张才折一次，也就是每两个印张折刀和扎针才工作一次。因此，存页折页和不存页折页有一个折刀和扎针工作周期转换的问题。
不同折页机，存页方式不同，其工作周期转换也不同。目前主要有以下三种。
1.单独存页滚筒的转换
存页滚筒也称集页滚筒。存页滚筒的作用是当需要进行双张折页时，将裁切好的第一个印张，暂时先存在这个滚筒上；待第二个印张过来后，再交给传页滚筒；由传页滚筒和一折滚筒配合，将两个印张一起折成八开折帖。
图14-10所示是五滚筒书刊折页机。如果取消二折滚筒14，就是报纸用折页机。图中的存页滚筒10，就是单独设置的存页滚筒。
根据存页滚筒的工艺要求，存页滚筒10上必须有扎针机构，如图14-10的扎针9。不存页时，存页滚筒10上的扎针9缩回，不工作；需要存页时，传页滚筒将第一个印张传来之后，存页滚筒10上的扎针9伸出，扎住印张，同时，传页滚筒8上的扎针6缩回，这样第一个印张就缠绕在存页滚筒10上。而传页滚筒8将第二个印张传过来，与第一个印张相遇时，传页滚筒8上的扎针6又将第一个印张扎住，同时存页滚筒10上的扎针9缩回，将第一个印张交还给传页滚筒8。传页滚筒8同时带着两个印张进行双张（存页）折页。
由此可见，需要存页时，存页滚筒的扎针是一转伸出，另一转缩回，交替伸出和缩回，每两转为一个周期。存页滚筒一般都是单倍径滚筒，只有一套扎针和控制机构。存页滚筒的典型结构如图14-11所示。

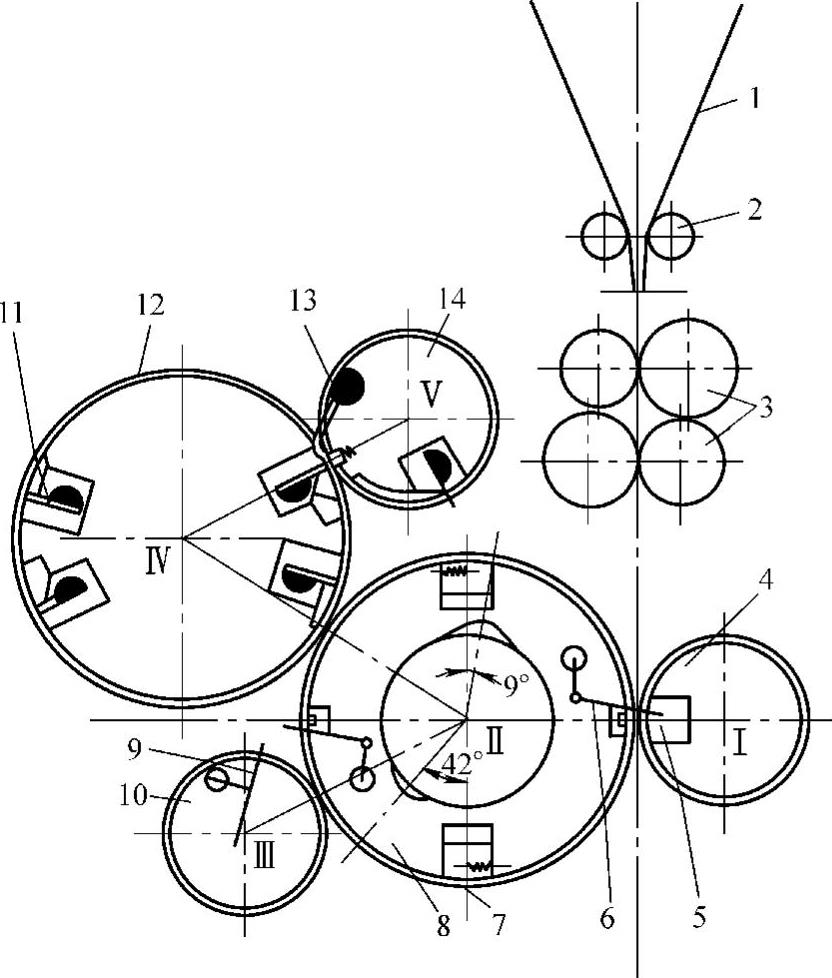

图14-10 五滚筒滚折式折页机
1—三角板 2—导纸辊 3—紧纸辊 4—裁切滚筒 5—裁刀 6、9—扎针 7—折刀 8—传页滚筒 10—存页滚筒 11—夹板 12—一折滚筒 13—钩子 14—二折滚筒
存页滚筒由齿轮1从传页滚筒获得动力使其转动。滚筒带动另一轴头齿轮21转动。齿轮21通过齿轮20，轮毂19、小轴11、齿轮10带动齿轮31转动。齿轮31又是一个内凸轮，其齿数比齿轮10的多一倍，因此存页滚筒转两转，齿轮31才能转一转，而齿轮31的内凸轮控制滚子9，滚子9通过滚轮轴8及连杆7使扎针轴摆动。扎针轴通过连杆5带动扎针体44和扎针45伸出或缩进。

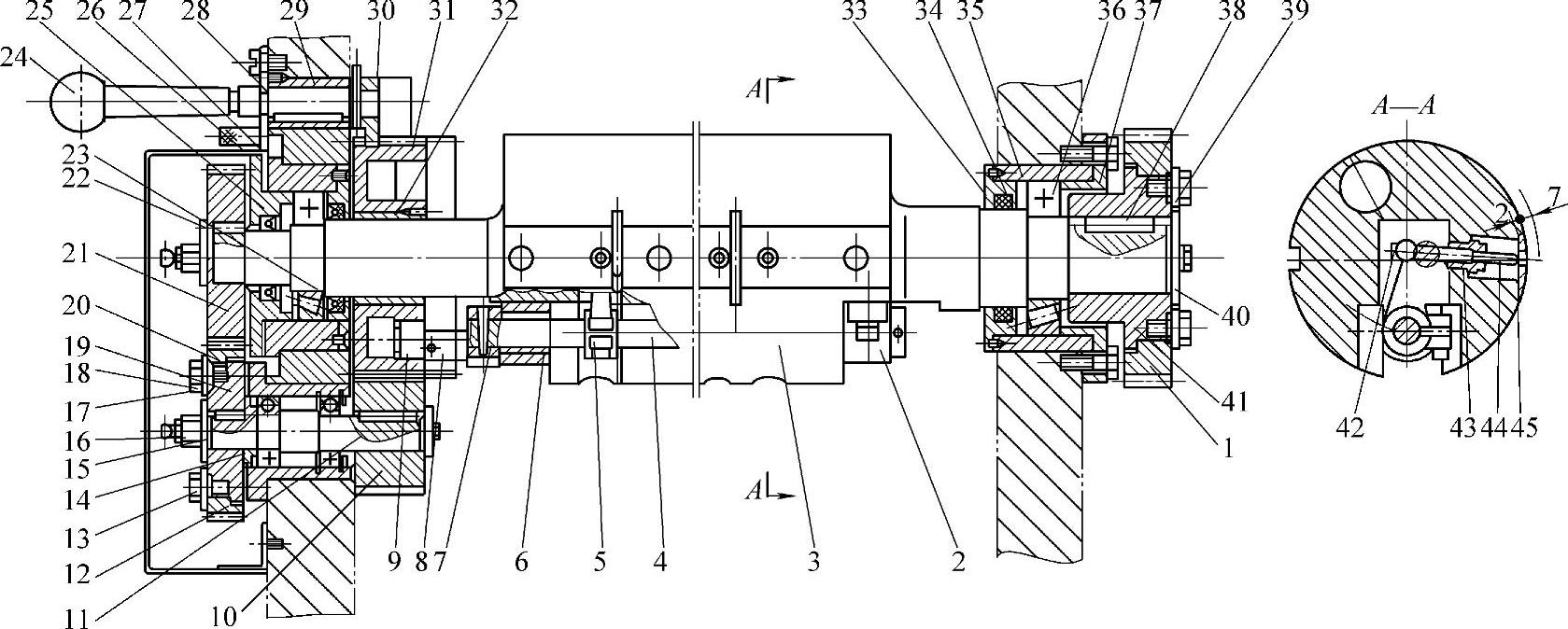

图14-11 存页滚筒的结构（一）
1、10、20、21、31—齿轮 2—支架 3—滚筒体 4—扎针轴 5、7—连杆 6、32—铜套 8—滚轮轴 9—滚子 11—小轴 12、14、27、29、35—套 13、26、36—轴承 15、40—挡圈 16—油嘴 17、39—垫圈 18—螺钉 19—轮毂 22、38—键 23—油封 24—手把 25—后盖 28—挡板 30—拨叉 33、37—压盖 34—油封 41—轮壳 42—针杆 43—导套 44—扎针体 45—扎针
当不需要存页时，将手把24向外拉（手动或用气缸带动）。挡板28进入手把轴第二个（右边）槽内，手把轴通过拨叉30带动齿轮31向左移（图示位置），滚子9脱离齿轮31的内凸轮，在其同心圆内转动，扎针缩回滚筒体内。这时存页滚筒不工作。

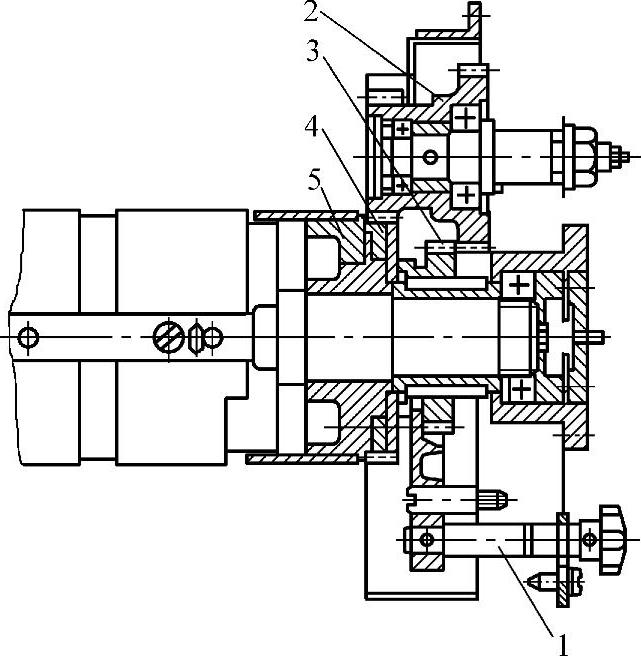

图14-12 存页滚筒的结构（二）
1—手把 2、3、4—齿轮 5—凸轮
当需要存页滚筒工作时，抬起挡板28（手动或气缸带动），将手把24向右推（手动或用气缸带动），挡板落入手把轴的第一个（左边）槽内。这时拨叉30将齿轮31向右推，滚子9进入齿轮31的内凸轮槽中，内凸轮的高低点控制滚子9，再通过滚轮轴8，连杆7、扎针轴4、连杆5和扎针体44，使扎针45伸出或缩回。因为每当存页滚筒转两转齿轮31才转一转，即存页滚筒转两转，扎针伸出、缩进一次，保证了存页滚筒的功能要求。
各种存页滚筒的工作原理都是一样的。图14-12为另一种存页滚筒的结构。齿轮4和凸轮5空套在滚筒轴头上，齿轮3与齿轮2脱离如图示位置。滚筒转动，凸轮5不转动，存页滚筒不工作。如将手把1拔出，齿轮3和齿轮2啮合。齿轮3即可带动齿2，并通过齿轮2的双联齿轮，带动凸轮5转动。因齿轮2左边的小齿轮齿数比齿轮4的齿数少一半，所以存页滚筒转两转，齿轮4才带动凸轮5转一转，实现了存页滚筒每转两转，扎针伸缩一次的要求。其工作原理和图14-11所示的相同。
2.裁切滚筒上存页转换
有的折页机把存页的功能放在裁切滚筒上。因此，裁切滚筒上除了有裁刀之外，还必须增加扎针。在第一个印张时，传页滚筒扎针不伸出而裁切滚筒的扎针伸出，把第一个印张缠绕在裁切滚筒上。当第一个印张和相对应的第二个印张相遇，传页滚筒扎针伸出而裁切滚筒的扎针缩回，传页滚筒扎针同时带动两个印张，进行后序折页。其裁切滚筒存页转换、裁切滚筒和传页滚筒的印张交接、传页滚筒扎针动作等工作原理，与单独存页滚筒和传页滚筒类似。
3.在传页滚筒上存页
这种折页机是把存页功能放在传页滚筒上。其传页滚筒结构如图14-8所示。在不存页折页，即单张折页时，传页滚筒的折刀和扎针对每张印张都要工作，即对于每个印张，扎针要伸缩一次，折刀要折页一次。在存页折页，即双张折页时，每两张印张扎针才伸缩一次，同样每两张印张折刀才折一次。因此，存页和不存页必须调整扎针和折刀的工作周期。
如图14-8所示，折刀和扎针由固定凸轮15和活动凸轮10同时控制。外侧的滚子9沿着固定凸轮15的曲面滚动，内侧的滚子8沿着活动凸轮10曲面滚动。折刀滚子处于凸轮低点时，折刀伸出，处于折页状态。扎针滚子处于凸轮低点时，扎针为缩回状态；扎针滚子处于凸轮高点时，扎针处于伸出状态。
活动凸轮10通过轴承安装在传页滚筒端面的轮毂上，两者之间可以灵活相对运动。活动凸轮10由行星轮系驱动，太阳轮12是一个双联齿轮，空套在传页滚筒轴上，其状态由手轮13通过齿轮定位。行星齿轮11的销轴固定在传页滚筒端面的轮毂上，因此，行星齿轮11与传页滚筒同步旋转。行星齿轮11与活动凸轮10的内齿轮及太阳轮啮合，这样驱动旋转凸轮旋转。
通过调节手轮13或气动切换装置，可以改变活动凸轮10与固定凸轮15的相对位置。这样即可改变折刀和扎针的状态，实现存页和不存页折页方式的转换。

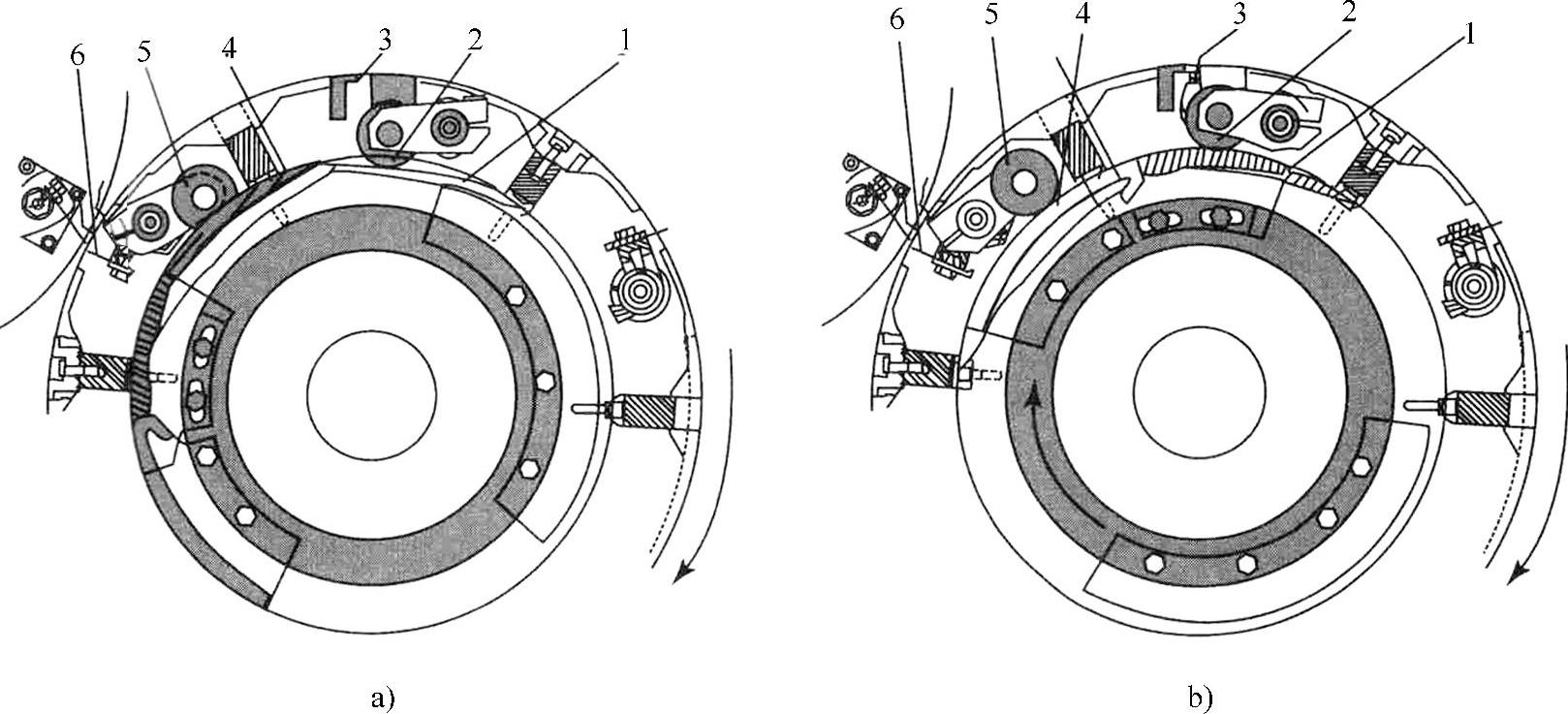

图14-13 不存页与存页折页凸轮位置
a）不存页 b）存页
1、4—凸轮 2、5—滚子 3—扎针 6—折刀
图14-13示出不存页与存页折页凸轮的位置。不存页折页时，每个印张都折页，折刀伸出（打开），扎针缩回，完成折页。凸轮位置如图14-13a所示，两个凸轮1和4均处于低点。
存页折页时，折刀6在第一印张时缩回（关闭），扎针3不缩回，带着第一印张继续运转，以便扎住对应的第二印张，带着第一、二印张运转。这时凸轮位置如图14-13b所示，两个凸轮1和4均处于高点。折刀6在第一、二印张同时转过来时伸出（打开），扎针3缩回，完成折页。这时两凸轮都转到了低点。因此，存页折页时，按照第一印张时折刀6缩回，扎针3不缩回；第二印张时，折刀6伸出，扎针3缩回，完成折页，传页滚筒每转2/3转，行星齿轮带着旋转凸轮转一转。
