16.3.1  加胶（加水）装置

加胶装置包括加胶和胶桶两部分。图16-10示出加胶装置结构。图16-11示出胶桶结构。利用压缩空气，将胶水通过管路打入针头处，由针头向纸带加胶。加胶量由节门控制。加胶可以是连续的，也可以是断续的。利用加胶装置，在折缝处加胶，折页后即可粘连在一起，完成装订，形成无线胶订的小册子。如果多条纸路折在一起，并在折缝处加胶，则可以形成页数不等的小册子。在输送带上加装三面刀（双联时还可以加分切刀），经过三面裁切即可销售。

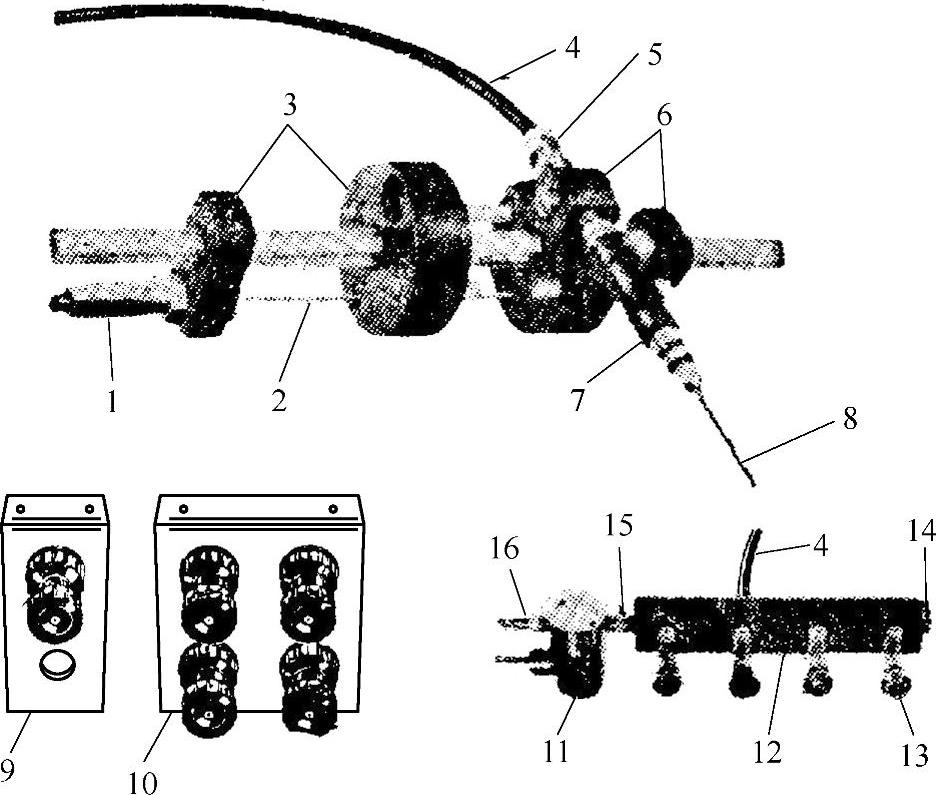

图16-10 加胶装置结构

1—电线接头 2—电线 3、6—支架4—输送管 5、11、15、16—接头 7—针头座 8—针头 9、10—控制板 12—接头板 13—节门 14—堵头

把胶水换成水，加胶装置就可以在折缝处加水。在折缝处加水，可使折缝处软化，便于折页，提高折页精度和质量，对于厚纸折页效果更显著。加胶（加水）装置可以根据需要，安装在不同的位置。

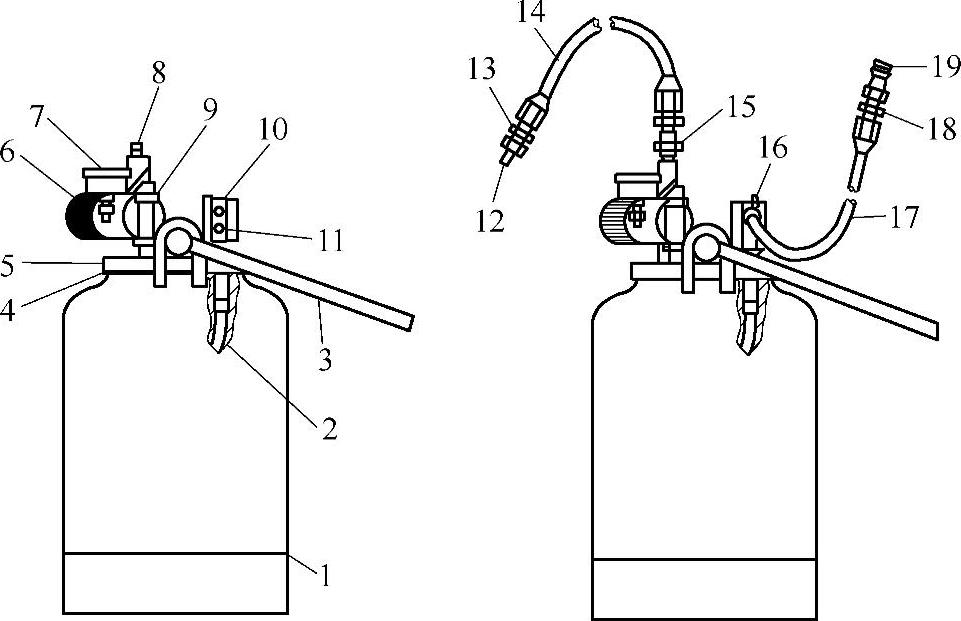

图16-11 胶桶结构

1—胶桶 2—加胶管 3—手把 4—垫 5—盖 6—调节钮 7—指示表 8—管接口 9—节门 10、13、15、16、18、19—接头 11—螺塞 12—接口 14、17—输送管
