16.4  上光、加湿、加硅装置

上光、加湿、加硅装置结构基本相同，如图16-13所示。图16-13左图所示的机构由过纸辊1、盛液槽2、涂布辊3、传感过纸辊4、电动机、加硅管路及硅箱等组成。在盛液槽内放的溶液不同，即可给纸带全面上光、加湿、加硅。图16-13右图所示机构与图16-13左图的不同之处，是在涂布辊3的上边，又加了一个版辊6和一个压印辊5。纸带从版辊6和压印辊5之间通过。版辊是光辊时，给纸带全部上光、加湿、加硅；版辊做成相当印刷版时，给纸带进行局部上光、加湿、加硅。

一般涂布辊3（或版辊）直接由单独电动机带动，并可单独调速，以便保持其线速度和纸带速度一致。为了保持涂布辊3的线速度和纸带速度一致，在传感过纸辊4上，装有速度传感机构，纸带经过传感过纸辊4时，就发出脉冲信号。根据不同的脉冲信号，即可控制涂布辊的电动机速度，使涂布辊线速度永远和纸带速度一致。

纸带可以双面上光、加湿、加硅，也可以单面上光、加湿、加硅。

利用上光装置，可以在纸带上上水性或UV上光油，也可以在纸带上涂布再湿润胶（口水胶）。若使用含有特殊添加物的胶水，添加含有香水或香料的微粒胶囊，在烘干后通过压力摩擦破坏微粒胶囊，香味就可以留在纸带上。还可以利用柔性版印刷水性金属墨，其效果比胶印金属墨好得多。上光时，一般紧接着需要有烘干装置烘干。

加湿的主要作用是防止静电和提高折页性能，为提高折页和裁单张纸质量创造条件。纸带经烘干后水分丢失，适当加湿恢复纸带的湿度，防止折页时因纸带太干而在折缝处破裂，提高纸带的折页性能；还可以防止因纸带太干，折帖吸收水分而卷曲变形。如果需要增加纸带的柔软性，可以在水溶液中加柔软剂。

硅液一般含硅2%～10%，其余是水。加硅的作用除具有加湿功能外，还可以保护印品，防止未干油墨蹭脏。

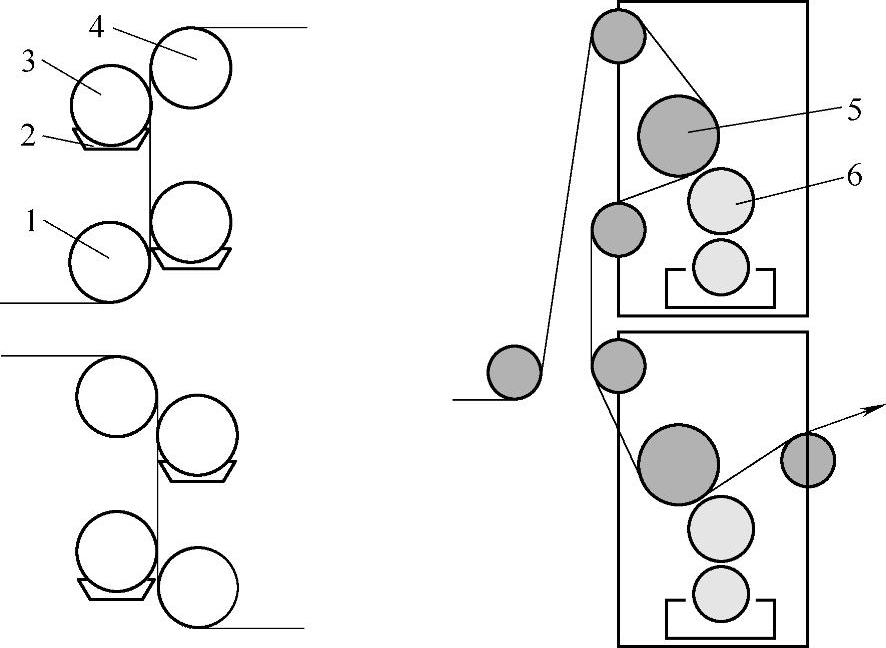

图16-13 上光、加湿、加硅装置

1—过纸辊 2—盛液槽 3—涂布辊 4—传感过纸辊 5—压印辊 6—版辊
