17.1.1 典型塔式报纸卷筒纸胶印机给纸和张力控制系统组成
典型塔式报纸卷筒纸胶印机给纸和张力控制系统如图17-1所示。此系统大体可以分为以下区段。

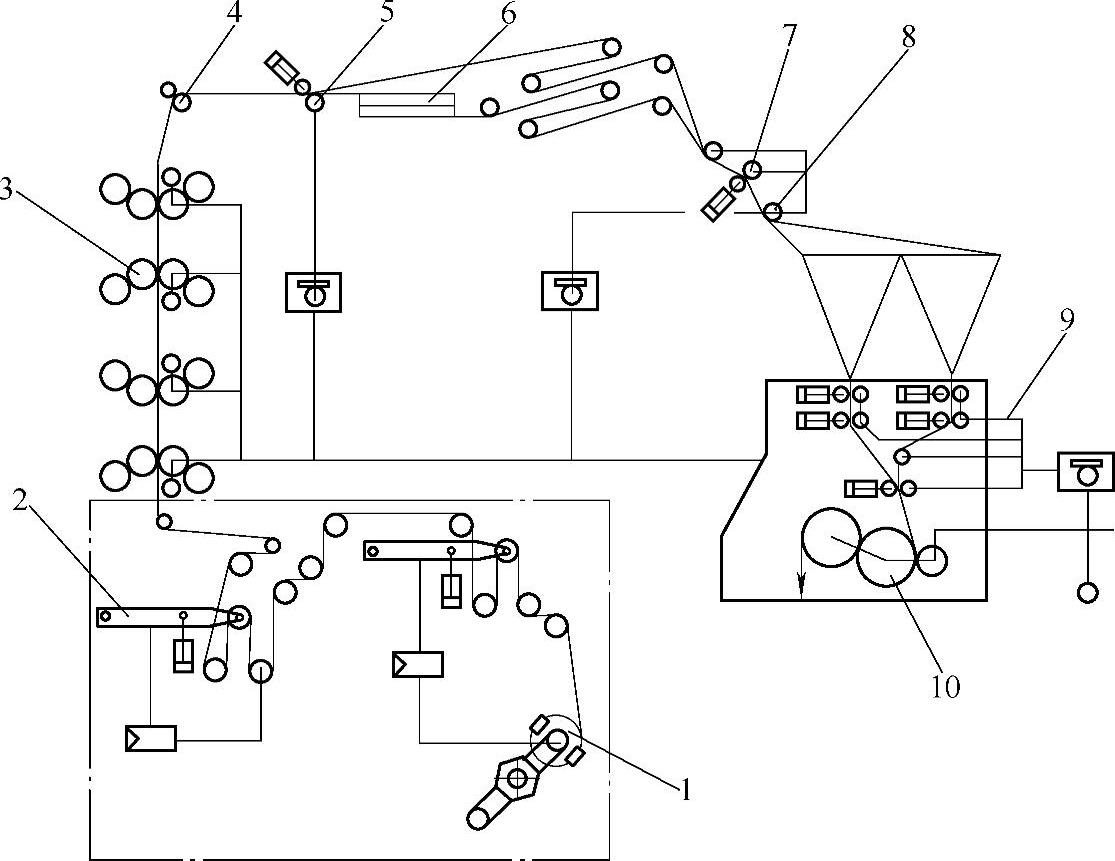

图17-1 典型塔式报纸卷筒纸胶印机给纸和张力控制系统
1—给纸 2—前张力控制 3—印刷机组 4、5—拉纸辊 6—烘干箱 7—集纸辊 8—三角板辊 9—紧纸辊 10—传页滚筒
1.给纸机区段
从给纸机纸卷展开到纸带从给纸机输出。
2.前张力控制区段
从给纸机纸带输出到第一印刷机组。这一张力区段，根据报纸机的需要确定。如图17-1就有前张力控制2，有的机器只配置送纸辊，有的机器没有任何配置。
3.印刷机组区段
从第一印刷机组到最后一个印刷机组。
4.最后印刷机组到拉纸辊区段
从最后一个印刷机组到拉纸辊4。
5.拉纸辊到三角板辊区段
从拉纸辊4到折页机三角板辊8。
6.折页机区段
从三角板辊8到传页滚筒与裁切滚筒把纸带裁断。
