17.1.2 典型水平商业卷筒纸胶印机给纸和张力控制系统组成
典型水平商业卷筒纸胶印机给纸和张力控制系统如图17-2所示。此系统大体可以分为以下区段。

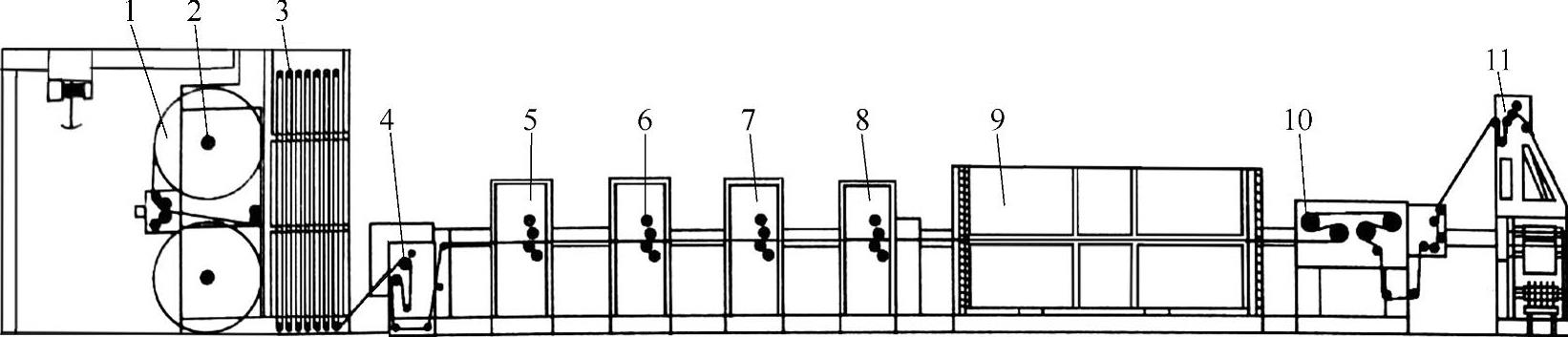

图17-2 典型水平商业卷筒纸胶印机给纸和张力控制系统
1、2、3—给纸 4—二级张力控制 5、6、7、8—印刷机组 9—烘干 10—冷却 11—折页机
1.给纸机区段
从给纸机纸卷展开到纸带从给纸机输出。
2.二级张力控制区段
从给纸机纸带输出到第一印刷机组。二级张力控制区段也称前张力控制区段。
3.印刷机组区段
从第一印刷机组到最后一个印刷机组。
4.最后印刷机组到冷却辊区段
从最后一个印刷机组到冷却辊。主要由烘干和冷却组成。
5.冷却辊到三角板辊区段
从冷却辊到三角板辊（花纹辊）。
6.折页机区段
从三角板辊到传页滚筒与裁切滚筒把纸带裁断。
