17.4.1 零速自动接纸给纸机的组成及功能
图17-12为一种典型的零速自动接纸给纸机。其主要结构如下。
1.纸卷起吊和安装机构
零速自动接纸机上、下各有一个纸卷固定架。把气胀芯轴装入纸卷纸芯内，打入压缩空气，把芯轴和纸卷固定好。用起吊机构把纸卷吊起，放在规定的位置上，调整、固定好，待用。自动接纸后，将用完的纸卷吊下。
2.接纸头
图17-12两纸卷中间左边的机构为接纸头。它的作用是将新、旧纸带按要求自动接在一起。具体结构和接纸过程见图17-14。
3.储纸架
图17-12右边为储纸架。它的作用如下：
（1）接纸时供给印刷用纸 自动接纸时，纸卷已停止转动，印刷仍在继续。这时印刷所需要的纸，由储纸架内储存的纸供给。储纸架上部的浮动辊下降，储存纸减少。储存纸减少量和印刷所需纸量正好相等。当接好纸以后，储纸架上部的浮动辊上升，重新储存纸，以备下次接纸时使用。具体工作过程见图17-15。
（2）对纸带进行预处理 单张纸胶印机用纸，在上机前都要经过晾纸，使纸的干湿度、温度符合要求，而卷筒纸是很难进行事先预处理的。储纸架储存纸达几十米，有多个浮动辊，将纸拉伸舒展，使纸带在卷绕时受的应力放松，把纸带不平和皱折拉平。同时，几十米长的纸带在储纸架上，相当于把纸带在印刷车间进行晾纸，使纸带的干湿度和温度接近于车间的干湿度及温度。纸带经过这样的处理，进入印刷部分后变形减小，为套准和印刷高质量的印品提供了良好的条件。
（3）浮动辊作用 储纸架有多个浮动辊，可消除大部分张力突变，以及部分解决纸带跑偏问题。

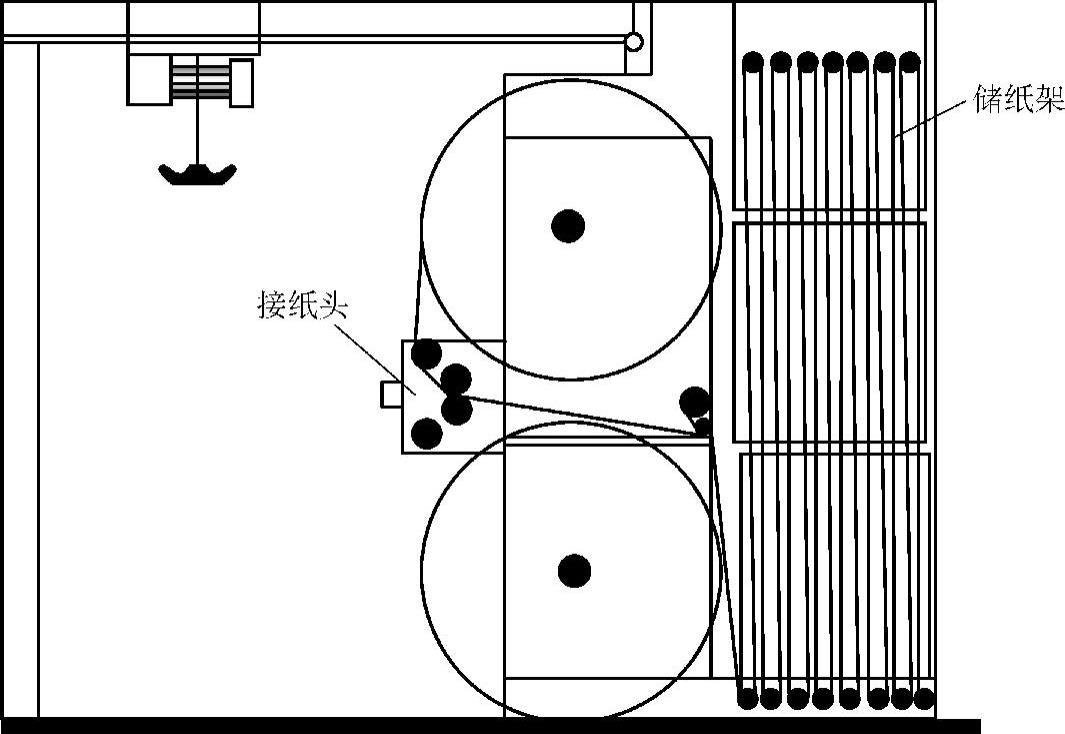

图17-12 零速自动接纸给纸机

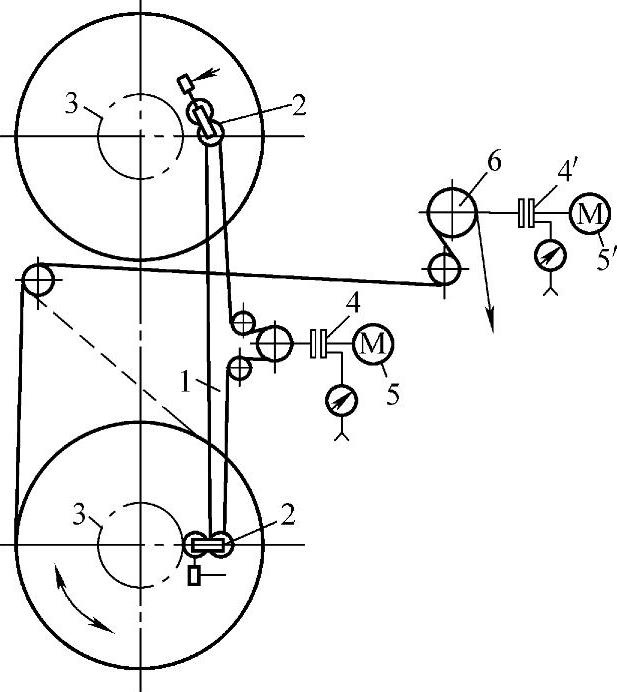

图17-13 零速自动接纸纸卷和张力控制机构
1—传动带 2—齿轮机构 3—齿轮 4、4'—电磁离合器 5、5'—电动机 6—传感辊
4.纸卷和张力控制机构
零速自动接纸纸卷和张力控制机构如图17-13所示。电动机5通过电磁离合器4，带动齿型传动带1转动。要使用哪个纸卷，就通过气缸推动齿轮机构2，使其与那个纸卷轴上的齿轮3啮合，使其转动进入工作状态。图17-13是使用下边纸卷时的情况。纸卷根据不同的穿纸路线，转动方向不同。
在启动自动接纸程序后，旧纸卷需要降速，这时电动机5开始降速，同时纸卷降速，直至电动机5和纸卷完全停止。在完成接纸后，电动机5启动并加速，很快把新纸卷加速到需要的速度。完成纸带储存后，电动机5的作用是控制纸带张力。电动机5的转速略低于纸带带动纸卷转动的速度，利用其速度差值实现对纸卷的制动。两者的速差决定了纸带张力。因此，调整电动机5的速度，就可以控制纸带张力。当初步选定电动机5的速度后，即可初步确定纸带张力。如果这种速度产生的张力不符合要求，即通过张力传感辊6的传感装置发出反馈信号。改变电动机5的转速，从而调整纸带张力。
5.纸卷气胀芯轴
纸卷气胀芯轴一般由专门厂商生产，结构如图17-6所示。因为卷筒纸胶印机大多有压缩空气，所以采用气胀芯轴，使用非常方便。
这种芯轴放入纸卷纸芯内，在芯轴上通入压缩空气，气胀芯轴胀大与纸卷固定在一起。芯轴放入的位置要固定，因为一旦通气后，纸卷与芯轴之间的位置就不能调整了。除非放气，重新穿芯轴进行调整。
