17.4.2 零速自动接纸过程
当纸卷快用完时，自动接纸的控制机构第一次发出接纸信号，图17-13中电动机5开始降速，纸卷速度同时降低。这时储纸架上部的浮动辊下降，储纸架上的纸开始部分供给印刷需要。当纸卷用到自动接纸规定的尺寸时，控制机构第二次发出信号，电动机5停止转动，齿轮机构2脱开，纸卷停止转动。自动接纸开始，当纸带接好以后，新纸卷的齿轮机构2在气缸作用下与齿轮3啮合，电动机5带动新纸卷开始转动。这时储纸架上的纸几乎用光。新纸卷必须以高于正常印刷需要的线速度转动，储纸架上部的浮动辊开始上升，储纸架重新储纸。待上部浮动辊上升到预定位置时，新纸卷的速度开始下降。当纸卷的线速度下降到与印刷速度相等时，储纸架上部的浮动辊也上升到最高位置，储纸完成。这时给纸机以正常速度向印刷部分供纸。待新纸卷用到规定尺寸时，便开始新的接纸过程。
1.接纸前的准备
如图17-14（1）所示，上边是待用新纸卷。操作者将新纸卷的纸头放在接纸板4上适当位置，并且将纸头修剪整齐，贴好双面胶带；然后把纸头放在压辊3上，压辊上的真空把纸吸住。转动压辊，把贴有胶带的纸头转到两个压辊之间，如图17-14（2）所示，接纸准备完成。

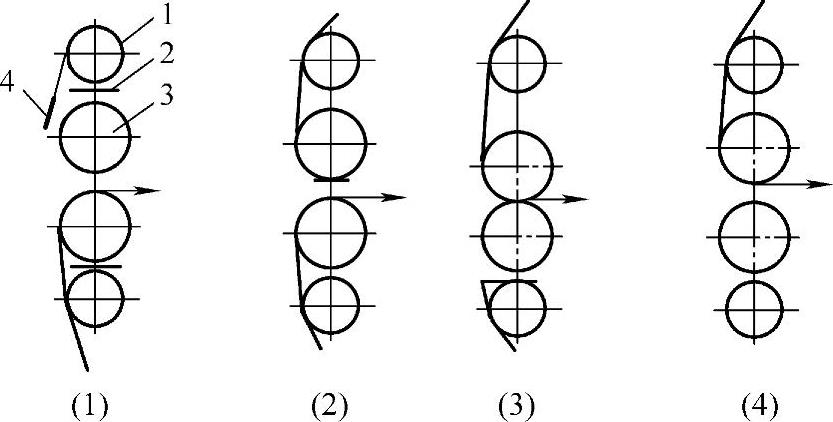

图17-14 接纸头接纸准备和接纸过程
1—过纸辊 2—分纸刀片 3—压辊 4—接纸板
2.接纸过程
当纸卷用到规定直径时，控制机构第二次发出接纸信号，下边纸卷的制动力逐步增加，纸卷逐步降速，最后平稳地停止运动。两个压辊立刻自动靠近，直至如图17-14（3）所示，上、下两个压辊压住，完成新旧纸卷自动接纸。接好纸后，下边的裁纸刀片冲出，将旧纸卷的纸带切断。同时，如图17-14（4）所示，上、下压辊分开，新纸卷很快被加速到其纸带的线速度比印刷线速度更高。一方面供印刷用纸，另一方面供储纸架浮动辊上升储纸。这时将旧纸卷取下，上好新纸卷。待新纸卷用到一定直径时，下边纸卷即开始准备自动接纸，新的接纸过程开始。
3.储纸架的工作
不同的零速自动接纸机的储纸架结构不同。大部分是纸带垂直穿纸，少部分采用水平穿纸。无论什么方式穿纸，其基本工作过程相同。现以图17-15所示的巴特尔自动接机为例说明。
（1）穿纸 如图17-15（1）所示，浮动辊（图中涂黑的辊）架下降，浮动辊架下降到最低位时，将纸带如图17-15（1）所示穿过各辊，形成反“s”形。
（2）储纸 如图17-15（2）所示，浮动辊架在气缸作用下向上运动，储纸架开始储纸。纸带的线速度比印刷滚筒线速度高。因为除了供给印刷机组正常印刷所用纸外，还有一部分纸被储存在储存架上。储纸量的大小决定于浮动辊的数量和浮动辊移动的距离。
（3）正常供纸 如图17-15（3）所示，浮动辊已经到达最高位置，储纸完成，储纸量已经达到最大值。在浮动辊上升到预定的位置时，控制机构发出信号，纸卷的制动力加大，纸卷的线速度降低。当纸卷的线速度下降到和印刷机组印刷速度相同时，浮动辊也正好到达最高点。纸卷正常向印刷机组供纸。纸带张力达到印刷要求的张力。

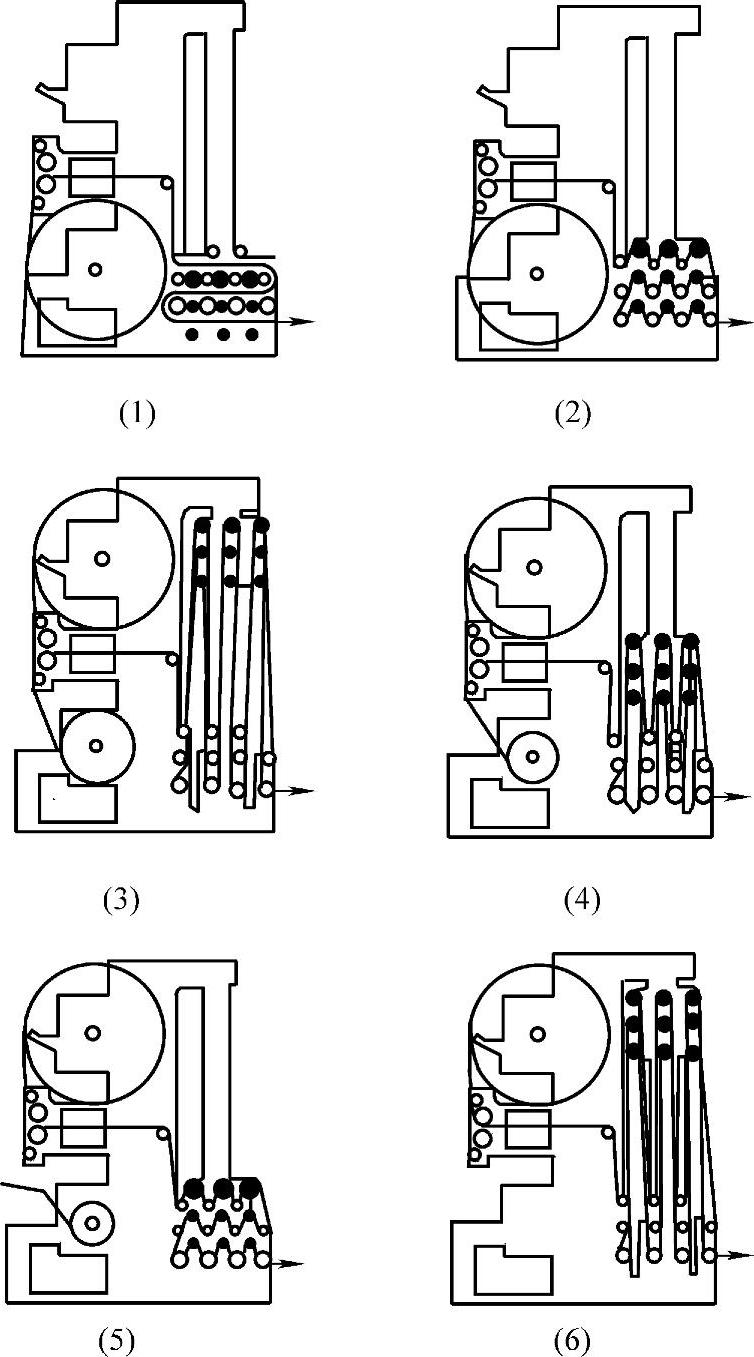

图17-15 巴特尔自动接纸储纸架
当纸卷用到规定的直径时，控制机构（一般为光电管）发出信号。新的接纸过程开始。
（4）储纸架供纸 在自动接纸期间，浮动辊架下降，如图17-15（4）所示。正常印刷用纸由储纸架供给。当储纸架上纸即将耗尽时，自动接纸已经完成，新纸卷开始供纸。
（5）再储纸 第二次自动接纸完成后，浮动辊架上升再储纸，如图17-15（5）所示。
（6）正常供纸 如图17-15（6）所示。自动接纸以后，浮动辊架又返回到最高位置，再储纸完成。新纸卷正常供印刷用纸，旧纸卷纸芯被取下，并且准备上一个新纸卷，完成了一个接纸循环过程。
