17.7.2  导纸装置

导纸装置的作用是调整纸带，使之沿其横向（与纸带前进方向垂直方向）位移，保证进入印刷机组的纸带符合横向位置的要求。导纸装置由纸边位置检测装置和导纸装置组成。常用的纸边位置检测装置是光电管检测和信号传导电路系统，少数采用气-液式或光电-液式检测装置。

导纸装置如图17-36所示。利用过纸辊中心线，与纸带前进方向垂直线有一个夹角，造成纸带跑偏的原理进行工作的，如图17-36a所示。正常情况下，纸带沿C-C-D方向前进。如果把辊B右端向后（与纸带前进方向相反）或向下调一个角度，则纸带中心线在辊B处就会向右移动距离x，如果将辊B右端向前或上调一个角度，则纸带中心线向左偏移x；这样，整个纸带即向左或向右偏移x距离。

正常工作中，纸边位置检测装置不断检测纸边位置，一旦偏移超出规定范围，便发出纠偏信号。这个信号经中央控制台发出指令，由辊B的伺服电动机控制辊B的调整量。

导纸装置的调整辊B设置的位置和如何调整，因结构不同而异。如图17-36b所示，将辊A、B由水平位置改为上下垂直位置，工作原理相同。

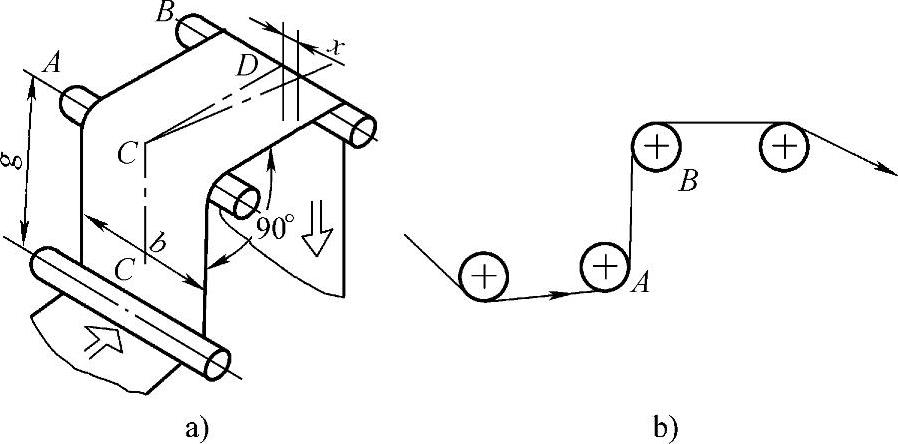

图17-36 导纸装置

a）A、B辊水平排列 b）A、B辊垂直排列
