1.给纸机

报纸机的给纸机采用高速自动接纸的较多。如图17-42和图17-43所示是最常用的塔式报纸机，都采用了高速自动接纸机。当然报纸机也有配备零速自动接纸机的。零速自动接纸机张力控制特点参见17.10节。这里只介绍高速自动接纸机的张力控制特点。

高速自动接纸机在接纸前，必须把新纸卷的线速度加速到与旧纸卷相同的线速度，即接纸的瞬间，新旧纸卷的线速度必须完全相同（见17.5.2节）。为了消除纸卷不圆、机器振动等干扰引起的张力变化，高速自动接纸机必须有专门的浮动辊机构（见图17-16图17-17）。浮动辊的作用、调整见17.6.5节。

高速自动接纸机用纸卷的制动机构，调整和控制纸卷的展开张力的方法，与其他给纸机相同。用于调整纸卷制动力大小的信号反馈系统的原理也和其他给纸机一样。

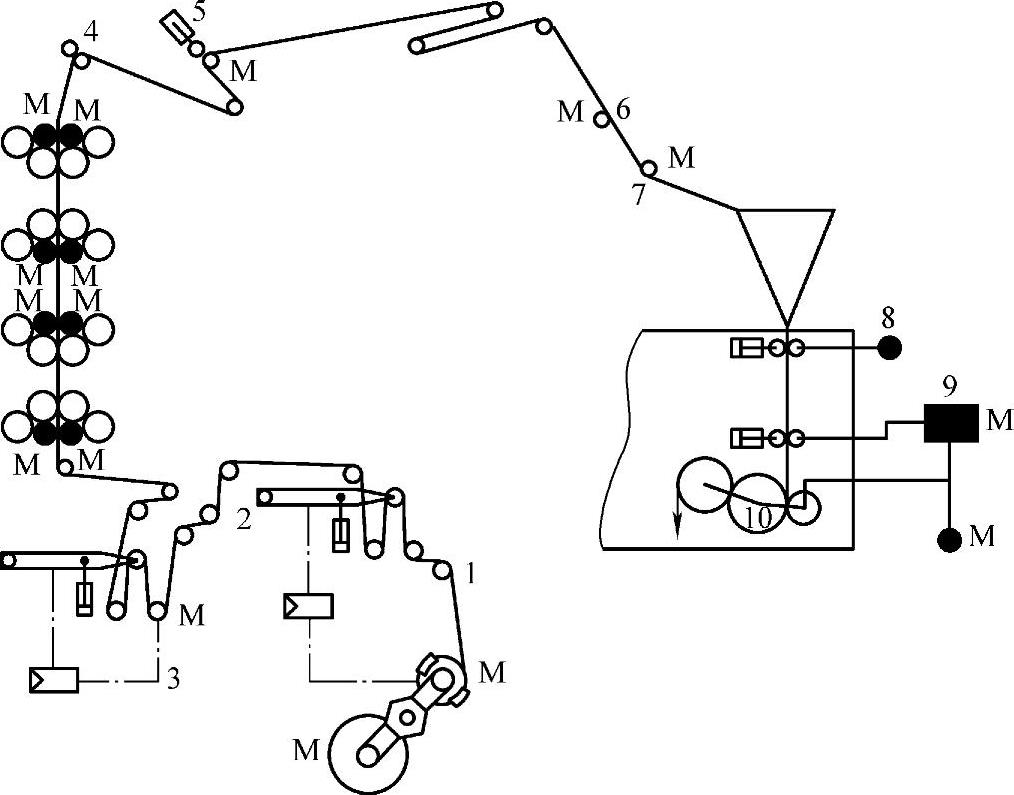

图17-43 塔式机的张力控制系统之二

1—给纸张力控制 2、3—二级张力控制 4—光电检测 5—拉纸辊 6—集纸辊 7—花纹辊 8—导纸辊 9—紧纸辊 10—传页滚筒 M—电动机
