最后印刷机组到拉纸辊

如图17-42和图17-43所示，在印刷机组上方都有拉纸辊。拉纸辊的结构如图17-44所示。主动钢辊的速度可以根据张力需要进行调整。压辊主要是防止纸带在主动钢辊上打滑。其与主动钢辊的压力由气动控制进行调整。

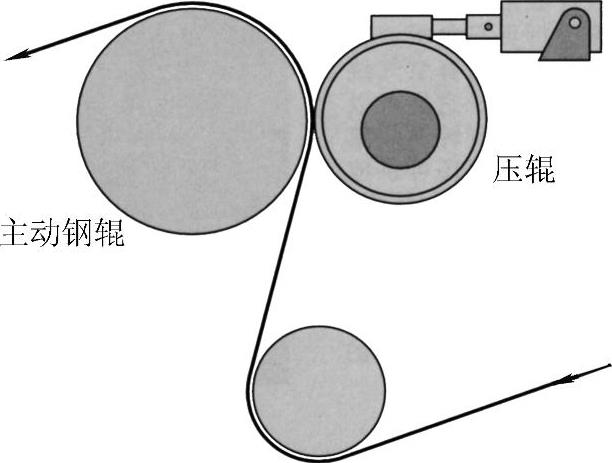

图17-44 拉纸辊

通过调整拉纸辊的速度保证纸带张力。拉纸辊的速度一般是等于或略高于最后一个印刷机组印刷滚筒的线速度。因此，该段张力等于或略高于最后两个印刷机组之间的张力。该段控制，主要是为了保证最后一个印刷机组的印刷质量。
