二、高压变压器

高压变压器是一个由硅钢片铁心、一次绕组、二次绕组、灯丝绕组和漏磁铁心组成的升压电源。它工作时将220V的交流电变成一组3.2V或3.4V的交流电供给磁控管灯丝，同时产生一组1.8～2.0kV高压交流电，使磁控管振荡并产生2450MHz的微波。微波炉中常用的高压变压器如图2-73所示。

高压变压器的检测方法如下：

先断开高压变压器的一次绕组引线，断开灯丝和高压绕组与其他高压电路的引线，用万用表R×1挡测量高压变压器的一次绕组、二次绕组（又称高压绕组）和灯丝绕组是否断路。正常情况下，一次绕组的直流电阻值为1.5～3Ω，如偏差太大，则说明一次绕组不良；二次绕组的直流电阻值一般应为100～200Ω，若偏差太大，则说明二次绕组不良；测量灯丝绕组的直流电阻值应小于1Ω，反之，说明灯丝绕组不良。图2-74所示为一次绕组检测示意图，图2-75所示为二次绕组检测示意图，图2-76所示为灯丝绕组检测示意图。

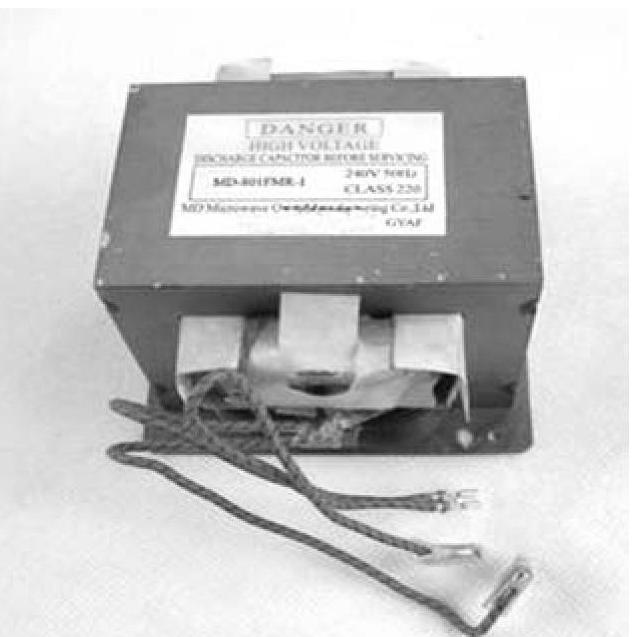

图2-73 高压变压器

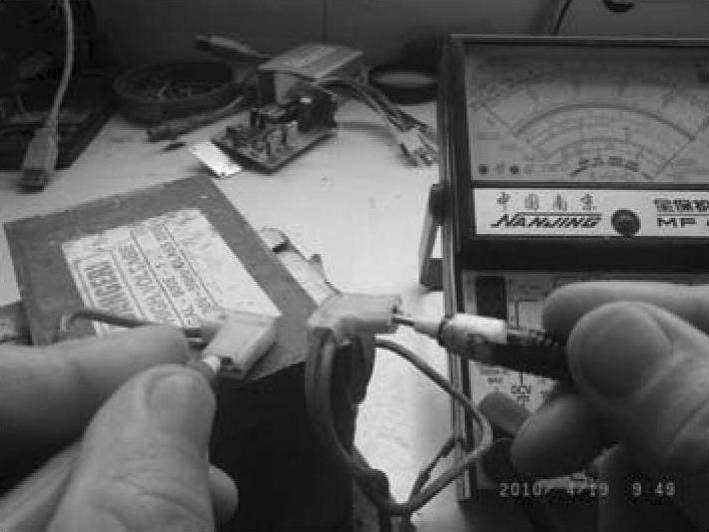

图2-74 一次绕组检测示意图

同时应检测一次绕组、二次绕组和灯丝绕组与铁心之间的直流电阻值应为无穷大，反之，说明铁心已被击穿短路，如图2-77所示。

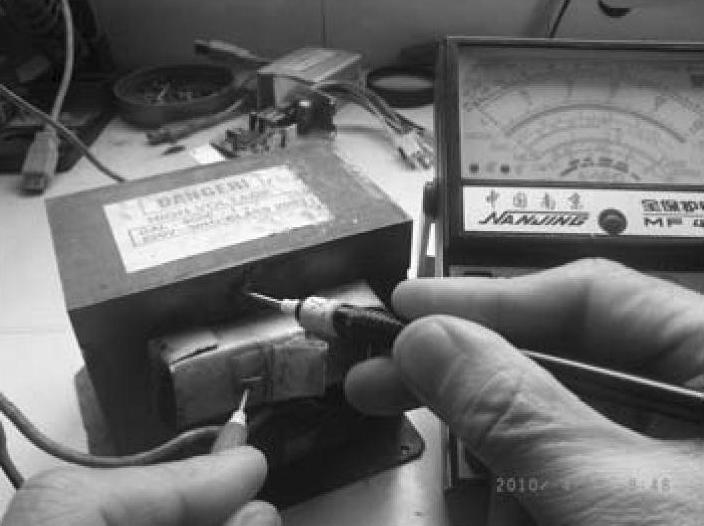

图2-75 二次绕组检测示意图

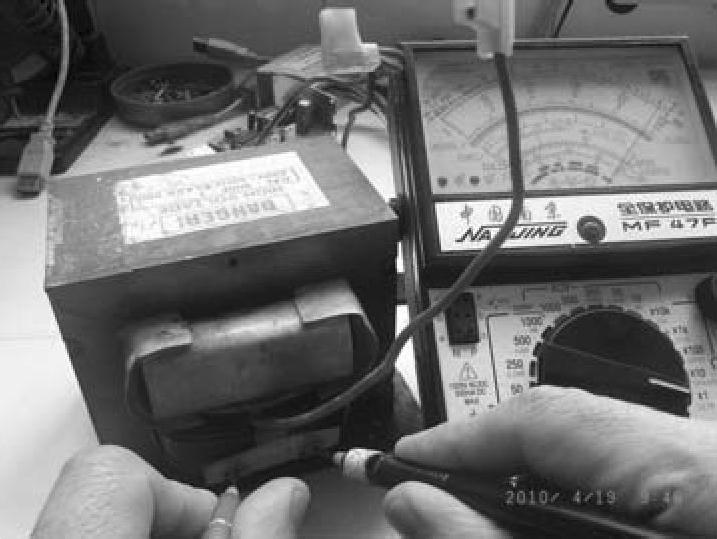

图2-76 灯丝绕组检测示意图
