一、磁控管

磁控管是微波炉的核心，微波能就是由它产生并发射出来的。磁控管内有一个圆筒形阴极，在阴极外面包有一个阳极，在阴极与阳极之间还有一个轴向磁场，磁场由外置的永久磁铁提供。磁控管的内电路由灯丝、阴极（有直热式和旁热式两种）和阳极组成。为了安全和使用方便，磁控管的阳极接地。阳极接地作参考点，零电势（0V），阴极为负高压。热电子从阴极溢出后，在磁场力和电场力的共同作用下，呈螺旋状高速飞向阳极，在谐振腔的作用下，电子振荡成为2450MHz的微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物，完成电能向微波能的转换。图2-72所示为微波炉中常用的磁控管。

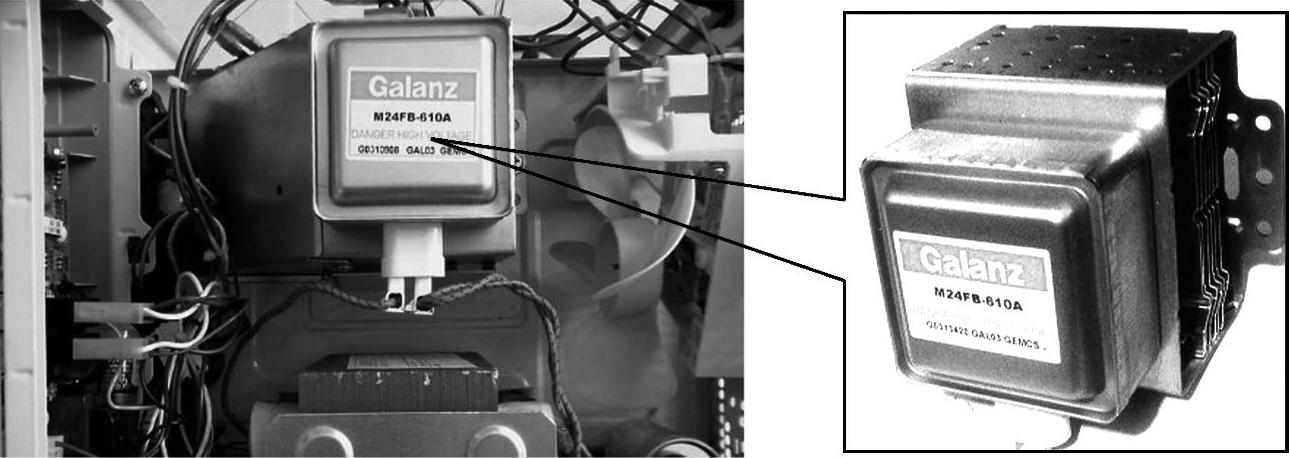

图2-72 磁控管

磁控管工作时需要很高的脉动直流阳极电压和阴极电压，此时，由高压变压器及高压电容器、高压二极管构成的倍压整流后，加至磁控管阴极上的直流电压为-4000V左右（阳极接地）。

检测磁控管时应先切断电源，将高压电容器放电。然后拔下磁控管灯丝和高压连接线，使其悬空。其具体检测方法如下：

1）用万用表R×1k挡测量灯丝两端的电阻值，正常值应小于1Ω，电阻值大则说明磁控管衰老（磁控管灯丝引脚或插座氧化积垢后形成的接触电阻会导致测量失误，此时应去除磁控管引脚的污垢和氧化物后再测量）。

2）用万用表R×10k挡，分别测量灯丝两端对外壳的绝缘电阻值，正常时应为无穷大。若测出电阻值，则说明有高压击穿故障。

3）用绝缘电阻表测量阴极与外壳之间的绝缘电阻值是否足够大，是否有漏电短路现象。由于阴极电阻值极高，要求阴极与阳极、外壳之间的绝缘电阻值大于5MΩ。

4）检测磁控管的磁钢是否损坏，是否有破裂等现象。

5）检查磁控管的真空度是否足够，有没有漏气的现象。判断磁控管的真空度是否正常，可通过测量磁控管阳极的输出电流值初步判断，若阳极电流高于0.35A（以磁控管灯丝电压值为3.3V为例）时，说明该管可能漏气或真空度变差。同时观察漏气点可能出现发黑变色的现象，若有此现象，则只有更换磁控管。

6）对于有励磁线圈的磁控管，还要检查励磁线圈是否正常。若阳极电流高于正常电流值（如部分磁控管为0.30A）时，说明该管的励磁线圈可能存在故障。如果磁控管的发射头出现发黑或击穿故障，可用钳子把它取下，将其他报废的磁控管发射头装上即可，也可用钢皮或铝皮沿原来的发射头绕二圈即可。

如果出现磁控管对壳短路故障，首先检查磁环有无开裂，如果没开裂，则可打开磁控管上盖，剪断磁管内部到插头座的接线，再用万用表测一下对壳，如测出磁管自身未对壳短路，而只是插头座对壳短路，则可对该磁控管进行修理，实际维修中磁管对壳短路的故障很少，大多是插头座对壳。出现此类故障，只要在磁控管内部接线和外部线上装上小磁管，再用AB胶在小磁管外面抹一层以固定小磁管上下不串动，并使小磁管不对壳即可。
