（十五）【机型现象】松下NN-GF598M微波炉，接通电源，无显示
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查电流熔丝是否正常。若电流熔丝开路，则更换电流熔丝或更换数据程序电路板。
2）若电流熔丝良好，则检查低压变压器二次侧电压是否正常；若低压变压器二次侧电压为0V，则检查低压变压器（见图5-87）是否损坏。
3）若低压变压器二次侧电压正常，则检查IC1⑳81脚电压是否正常；若IC1⑳81脚电压异常，则检查Q10、ZD10是否损坏。
4）若IC1⑳81脚电压正常，则检查IC1、CX320、显示器是否损坏。
实际维修中因低压变压器损坏而引起此类故障较为常见。

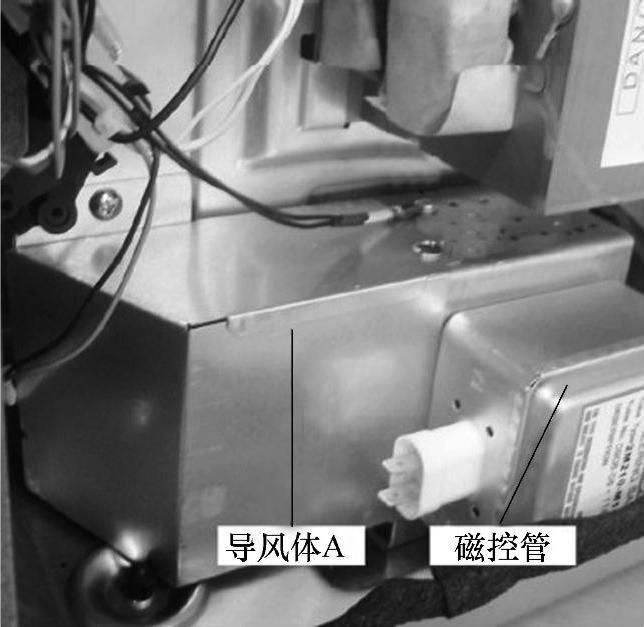

图5-85 磁控管安装位置

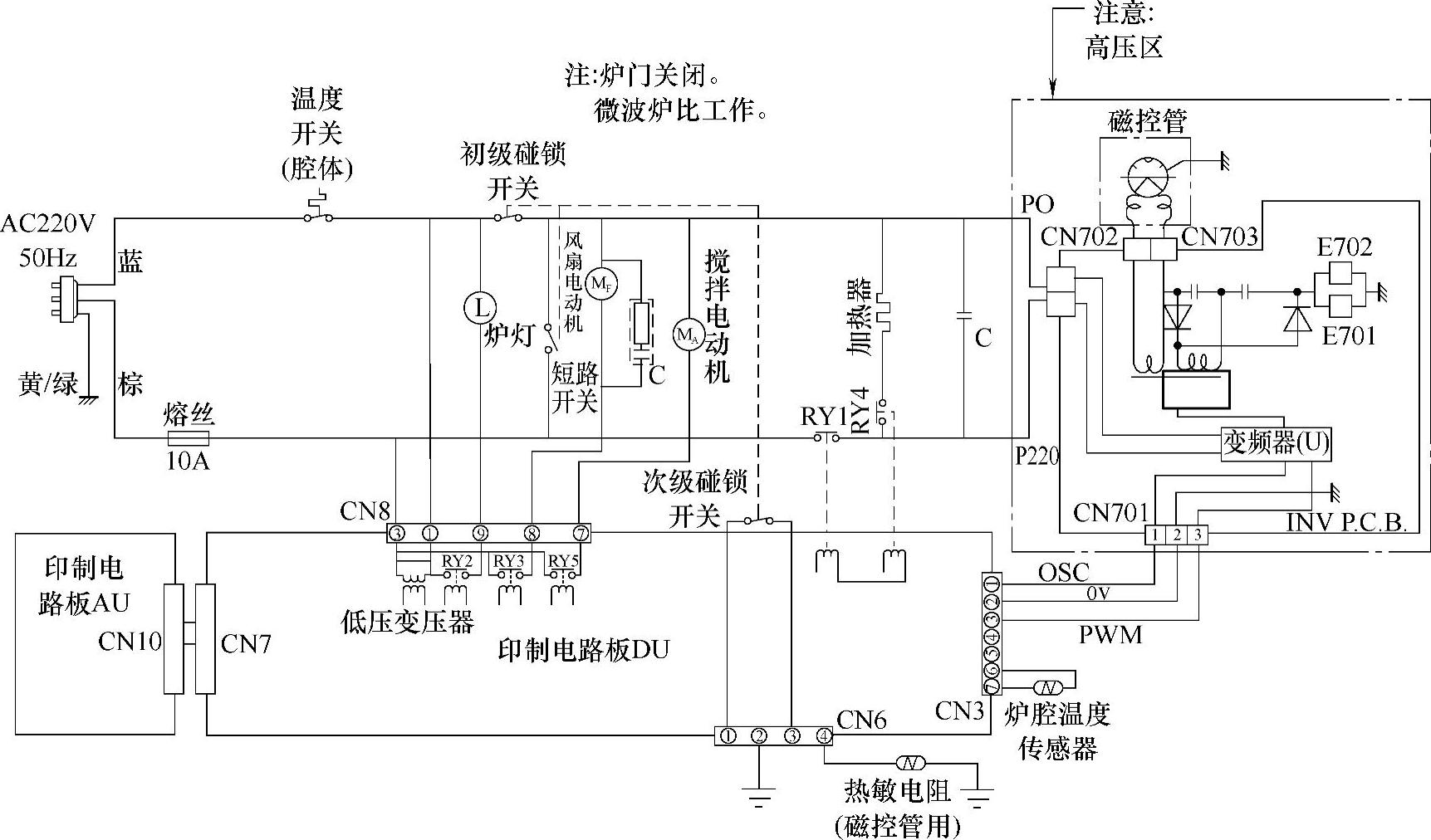

图5-86 松下NN-GF598M微波炉电气原理图

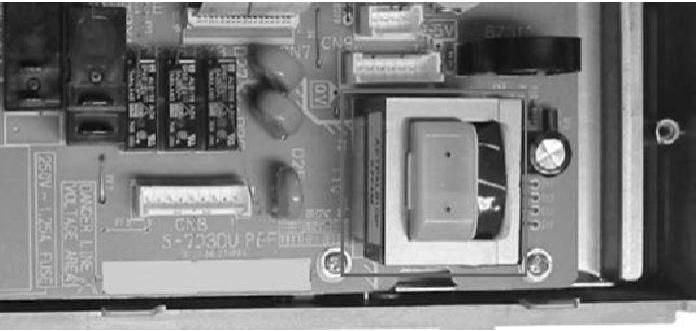

图5-87 低压变压器
