（十八）【机型现象】松下NN-GS575WX微波炉，计时器倒数，但没有微波振荡产生
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查碰锁开关是否接触不良。若碰锁开关接触良好，则检查磁控管丝极电路是否开路或松动。
2）若磁控管丝极电路良好，则检查变频器是否损坏。
3）若变频器良好，则检查磁控管是否损坏。
4）若磁控管良好，则检查继电器B（RY1）线圈是否开路或松动。
5）若继电器B（RY1）线圈无异常，则检查初级碰锁开关是否损坏。
6）若初级碰锁开关正常，则检查继电器B或数据程序电路是否损坏。
实际维修中因继电器B损坏而引起此类故障较为常见。
【要点点拨】

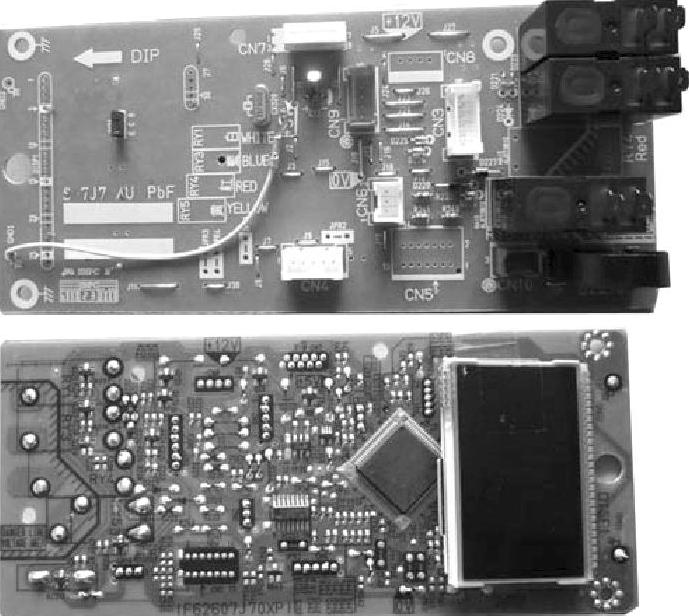

松下NN-GS575WX微波炉电脑板如图5-90所示。
图5-90 松下NN-GS575WX微波炉电脑板
